怎么把这个图形展开

rochlpro

http://img841.ph.126.net/UBEyTGj-XCi40t1zgwFBWw==/1822268999226618437.jpg
4 w' x& R+ A( Q1 p' m3 s5 |5 M
这个管是焊接起来的，一头大一头小，怎么用UG 7.0把这个图形画出来，然后展开它？
我是新手，刚刚接触UG，请高手们说的详细点，谢谢

$ _/ f6 r) O1 n" P" n  f[ 本帖最后由 rochlpro 于 2009-12-21 09:22 编辑 ]

WHC44

我看不见你的图，能压缩成附件发上来吗？

rochlpro

附件发上来了，帮我看看，教教我怎么画，谢谢

rochlpro

技术高手还在吗？帮我看看好吗

WHC44

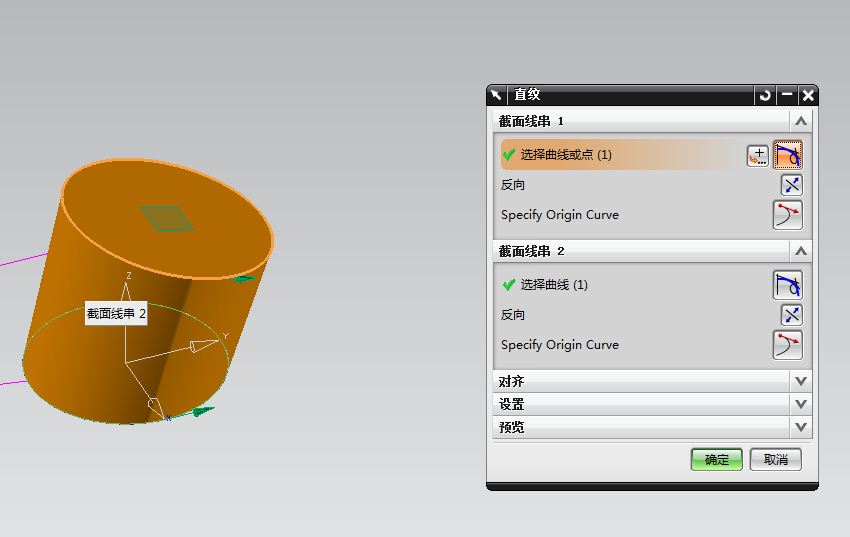

图纸还缺尺寸，我只加上了，只说方法，不谈图纸正确性；1、先创建两个端面圆的曲线，最好用草图，难点在于草图面的创建，如果图纸尺寸全的话，应该好做；2、用曲面中的直纹面或者曲线组命令用所做的曲线作出实体，并偏置表面至管道中间面（这步视后边的展开条件而定），沿对称面切去一半备用，；3、用工具中的复合面展开工具或分析中的一步成型命令展开。

WHC44

所展开的图线为一半，沿其中的一端镜像后所得为全尺寸展开图；软件展开一般都有误差，但不是很大，所需准确尺寸要根据实际操作确定。

rochlpro

我的QQ是499954508  能在QQ上教我一下吗？我图画出来了，展不开

rochlpro

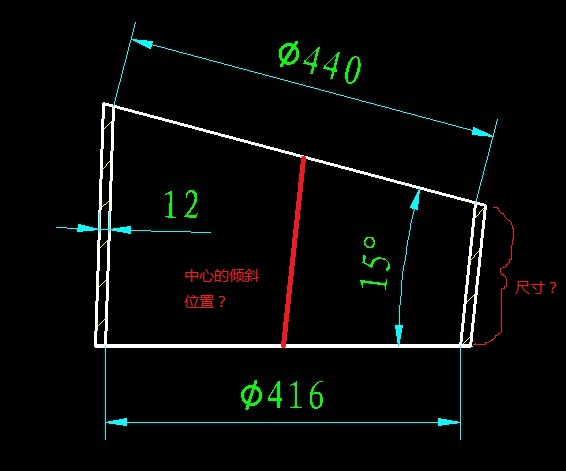

圆心到中心距离         半径
; X7 G  ?) ]% T( m# S+ ]( x2 u第一个截面          1015                           351
. |) N2 W7 }: c& \! {
第二个截面          1025                           360
, Y# m) i- V" ]% \
角度15°

请问怎么展开？

我图能画出来了，但是不会展开

rochlpro

教教我怎么展开它，最好能详细点^_^      我才刚刚接触UG

WHC44

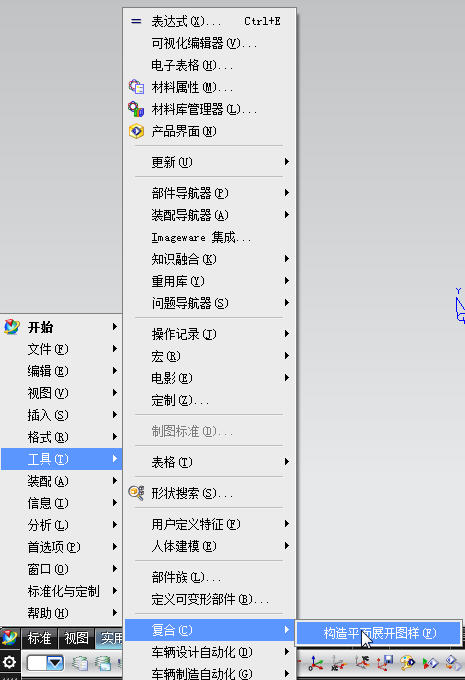

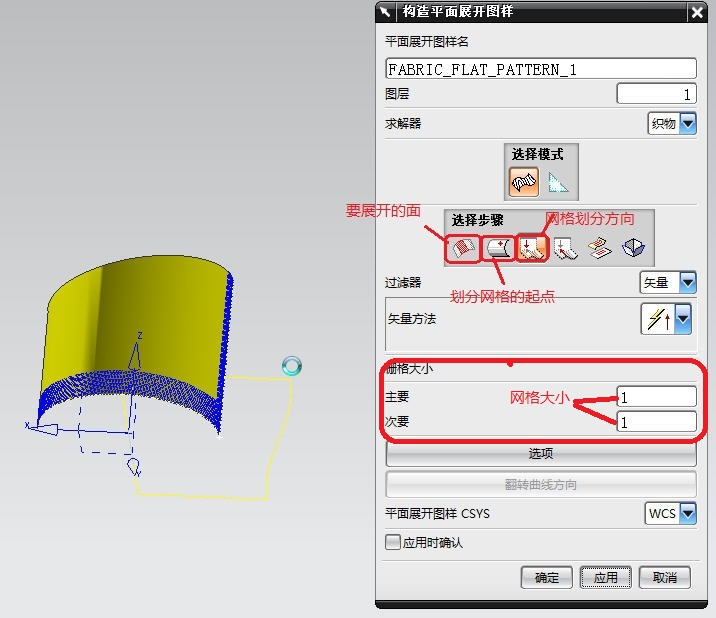

展开有很多方法，在UG中，精度不高的可以用构造展开平面，下面介绍一下它的位置和使用方法：1、此工具的位置如图1所示，界面如图2所示；2、整个操作流程比较简单，第一步选要展开的面（多面展开要缝合），第二步选网格划分的起始点，第三步网格划分方向，这三步选好后就可以展开了，要想做得更好，还要其他控制选项，就不多说了；3、注意曲面的成型合理性，如果做成一个圆筒展开，很可能出现一个可笑的结果。

rochlpro

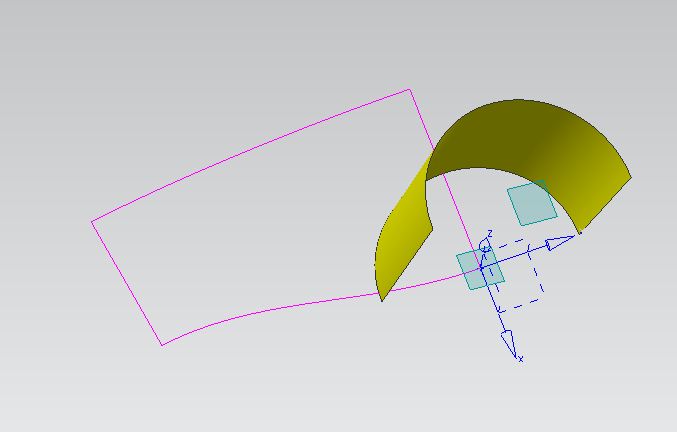

终于把这个图给展开了，非常感谢！^_^

chz036

楼主要详细点，把尺寸表示清楚

hnld888

高手就高手啊~佩服哦 学习学习
