装配工程图螺纹显示问题

fd3d · 发表于 2009-12-9 23:16:31

您需要登录才可以下载或查看，没有帐号？注册

x

一个装配体的工程图中，有内外螺纹配合。

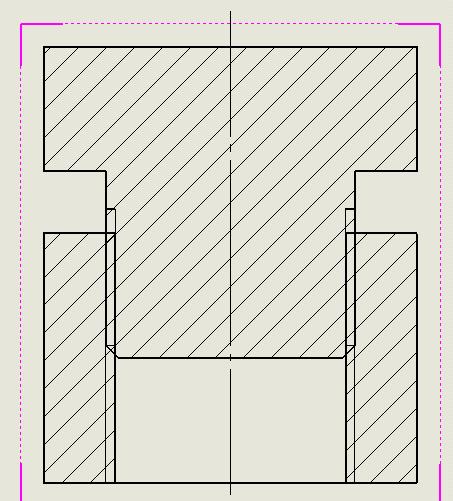

在剖面图上（剖开内外螺纹配合位置），这时，内螺纹的小径是粗实线。
不符合机械制图标准，不知大家是怎么处理这个问题的？

fd3d · 发表于 2009-12-15 00:06:06

有时添加了螺纹装饰线，但是在装配图的剖面图里没有螺纹细实线，不知是什么原因？

hebing118 · 发表于 2009-12-15 14:56:26

我的工程图也有问题，跟国标不一致

大地勇士 · 发表于 2009-12-15 19:58:39

我的也是这样的，估计软件本身的问题。

gjd700223 · 发表于 2012-11-30 16:52:35

我一直都是手工添加，这是SW的一个缺陷

gjd700223 · 发表于 2012-11-30 17:07:25

装配体的工程图的螺纹显示要从插入--模型项目---注释里面选择修饰螺纹后点螺纹
