工程图尺寸修改

wjianman · 发表于 2009-11-27 16:06:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

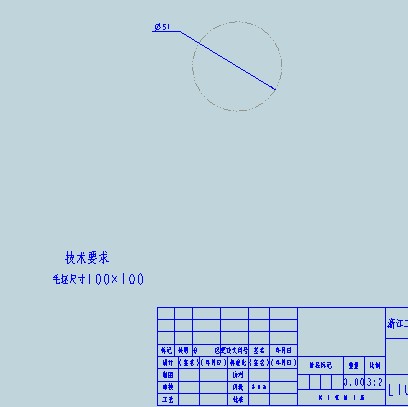

请问大家我在用proe出工程图的时候想强制性的修改一个尺寸请问大家该怎么改？就是图中的直接51我想把它强制性的改成34想请问大家该怎么改？谢谢

[ 本帖最后由 wjianman 于 2009-11-27 16:29 编辑 ]

jayballmc · 发表于 2009-11-27 16:16:38

楼主不厚道不把零件图发上来谁给你改

zorro2 · 发表于 2009-11-27 16:21:57

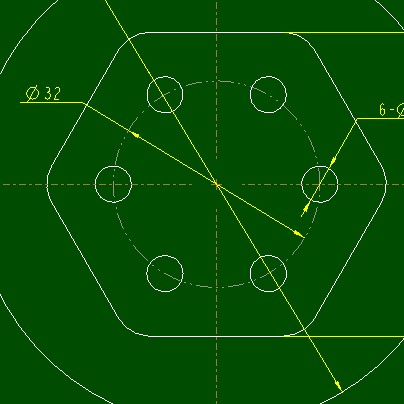

双击尺寸，然后输入 @o32（字母o，不是数字零）！

wjianman · 发表于 2009-11-27 16:28:25

哦好的我把模型也发上来你看看

wjianman · 发表于 2009-11-27 16:32:24

谢谢佐罗的帮忙

wjianman · 发表于 2009-11-27 16:37:03

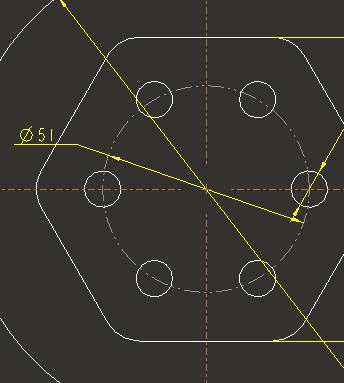

其实我这个构建圆是这几个孔位置的定位圆只是不知道在建模的时候让它直接产生所以才在工程图里面用构建圆命令画了一个然后由于图纸比例的修改它的尺寸也就产生变化了我想请问大家怎么在建模的时候能产生这个构建圆而不用在工程图里面额外添加模型都已经在上面了

ganyiwei · 发表于 2009-11-27 17:54:57

图纸比例改变图形尺寸没变的, 请你搞清楚.,
建模时画孔用直径方式, 阵列, 进工程图SHOW出来就行了,

x87941167 · 发表于 2009-11-27 18:21:09

呵呵

:P :P :P

:lol:

wjianman · 发表于 2009-11-27 18:36:13

你好我照你的方法做了孔是用直径方式做的然后用尺寸阵列进行阵列然后进入工程图进行出图可是那个构建线还是没有出来请问怎么做才能出现构建圆谢谢

hyccai2008 · 发表于 2009-11-27 20:23:59

建议不要强制性修改尺寸

ganyiwei · 发表于 2009-11-27 20:24:40

原帖由 wjianman 于 2009-11-27 18:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: g" |7 l9 k! S, {! P你好我照你的方法做了孔是用直径方式做的然后用尺寸阵列进行阵列然后进入工程图进行出图可是那个构建线还是没有出来请问怎么做才能出现构建圆谢谢

DTL文件设置：
radial_pattern_axis_circle yes
DTL文件还不懂的话请看下帖：

http://www.3dportal.cn/discuz/viewthread.php?tid=832709&page=1#pid4273973

[ 本帖最后由 ganyiwei 于 2009-11-27 20:26 编辑 ]

chuchunxiao · 发表于 2009-11-27 20:27:19

原帖由 zorro2 于 2009-11-27 16:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 n3 X2 D0 J. c1 Y0 x* k* `+ j9 `双击尺寸，然后输入 @o32（字母o，不是数字零）！

----------正解
