NX4.0在圆台上面怎么画螺旋槽。。

youqu123 · 发表于 2009-11-24 15:14:51

您需要登录才可以下载或查看，没有帐号？注册

x

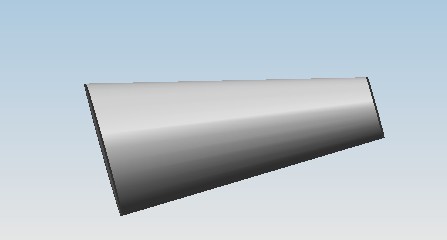

NX4.0在圆台上面怎么画螺旋槽。。

仙中壶 · 发表于 2009-11-24 17:18:43

1先绕圆锥绘制螺旋线（使用规则线—选线性—输入圆锥顶部底部半径，不要定半径）。
2在草图里按需要的形状绘制螺纹槽的截面.
3回到建模，用曲面里的“已扫掠”命令，扫掠完成。（N3.0里要先选引导线，点2次确定，然后选截面图形，再次点2次确定，选矢量方向，求差完成。）

leipeng900 · 发表于 2011-1-7 21:20:56

能说详细点吗，谢谢
