请教，怎么方便的做出这个模型

rocifly · 发表于 2009-11-21 22:21:57

您需要登录才可以下载或查看，没有帐号？注册

x

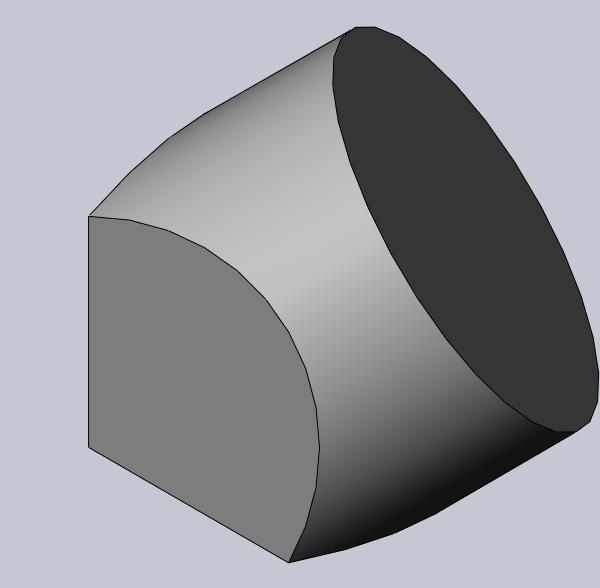

角锥

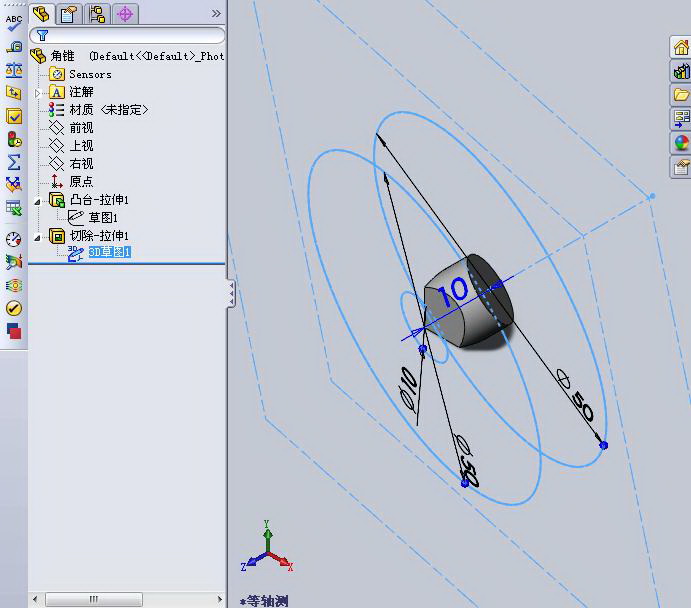

我用的是3d草图，拉伸切除，挺麻烦的。

[ 本帖最后由 rocifly 于 2009-11-21 22:24 编辑 ]

w_hs1 · 发表于 2009-11-22 08:03:20

无法打开将来的版本。

从你的图来看，不必3d草图，一个拉伸，一个拉伸切除就可以。


[ 本帖最后由 w_hs1 于 2009-11-22 08:16 编辑 ]

rocifly · 发表于 2009-11-22 09:45:20

谢谢回复，请问顶点三个面是相互垂直精确90度吗？可以把原文件发上来吗？

rocifly · 发表于 2009-11-22 10:02:09

不知道怎么把文件保存成早期版本，上传一个eDrawings文件。

rocifly · 发表于 2009-11-22 10:04:06

角锥，顶点三个面相互垂直，并与端面夹角相同。

w_hs1 · 发表于 2009-11-22 10:10:53

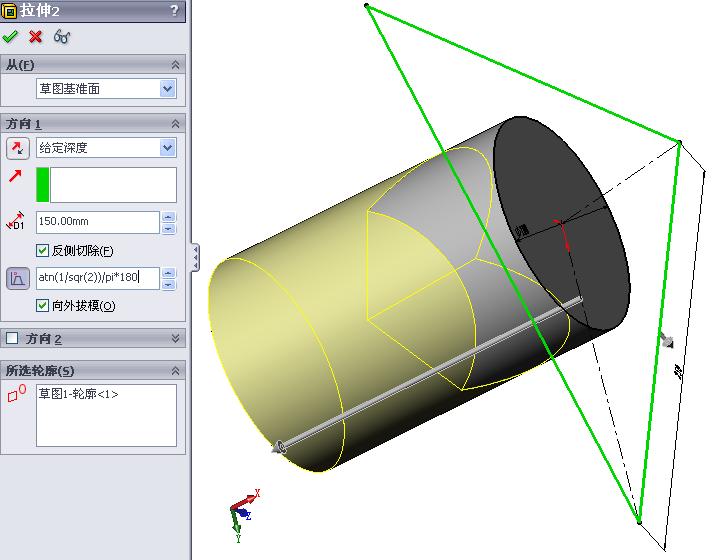

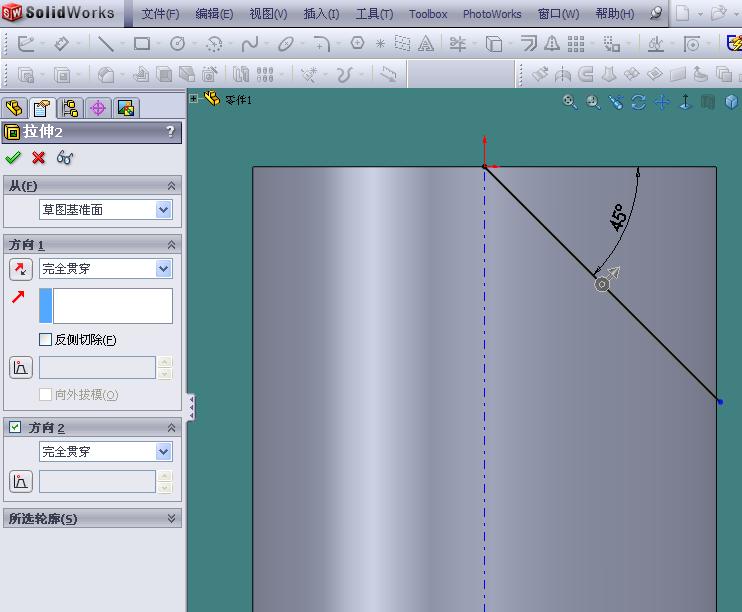

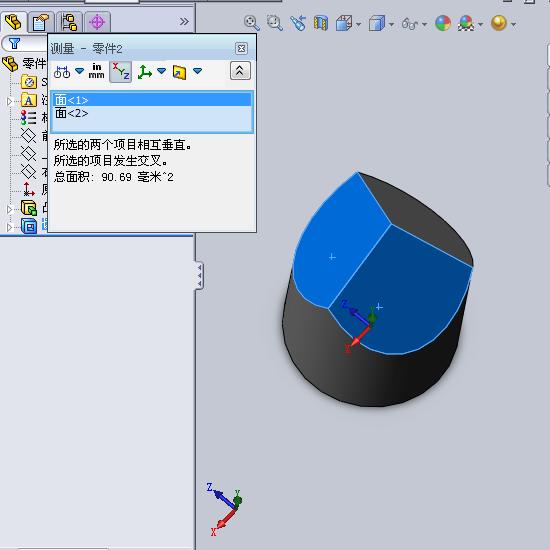

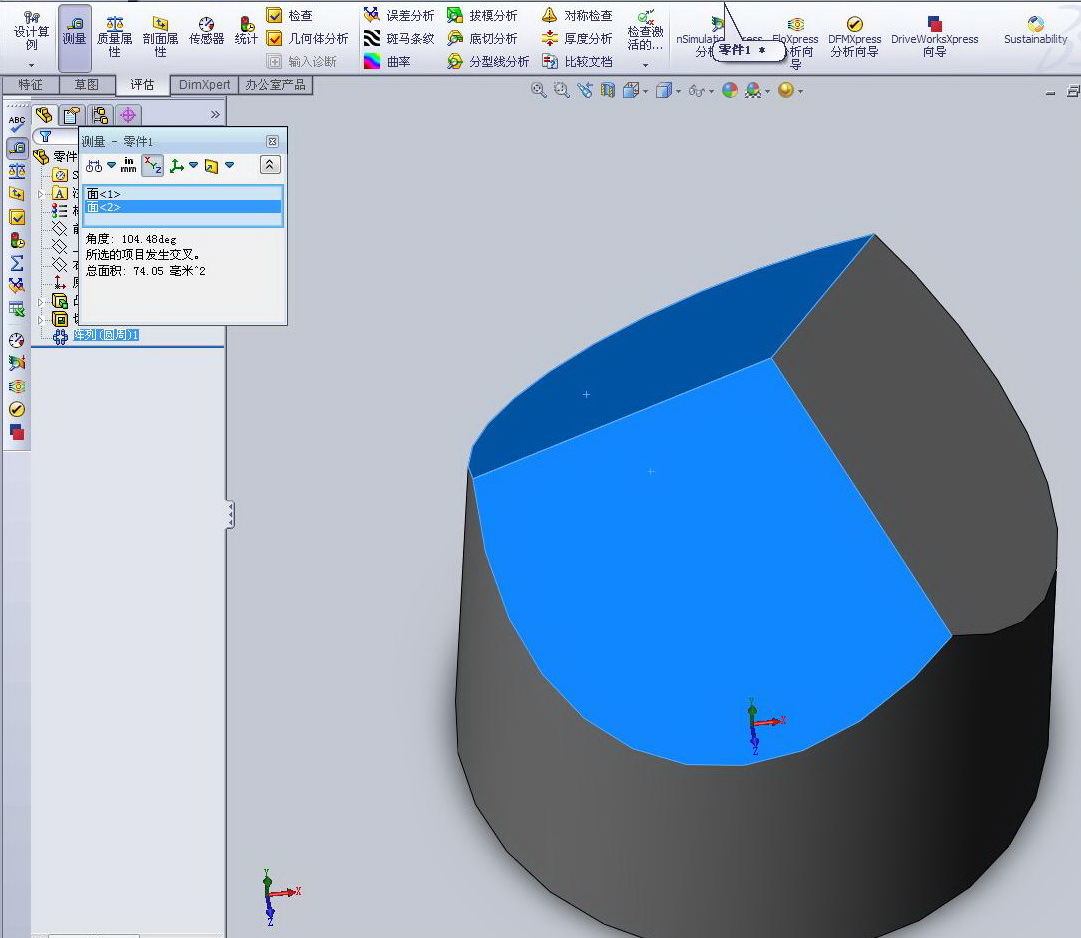

拉伸切除时拔模角度用公式输入，可以保证三个面两两垂直。模型生成后可用《评估》栏内的《测量》来验证。
做法很简单，主要是切除时的设置，将图贴上应该清楚了。模型就不贴了，贴了低版本也打不开。


hnxydclz · 发表于 2009-11-22 10:31:59


rocifly · 发表于 2009-11-22 10:56:48

谢谢w_hs1的指导，做出来了，谢谢。的确是垂直的。

rocifly · 发表于 2009-11-22 10:59:35

感谢hnxydclz的回复，及热心帮助。
这种方法我做了一遍，但顶面不相互垂直。

[ 本帖最后由 rocifly 于 2009-11-22 11:04 编辑 ]

xuxinzhi2006 · 发表于 2009-11-22 11:32:47

下载看看楼主用3D草图角锥。

rocifly · 发表于 2009-11-22 11:33:12

再次按hnxydclz的方法做了这个模型，只有把45°按w_hs1的方法计算也能得到三个顶面相互成90°。再次感谢楼上两位。

rocifly · 发表于 2009-11-22 11:45:38

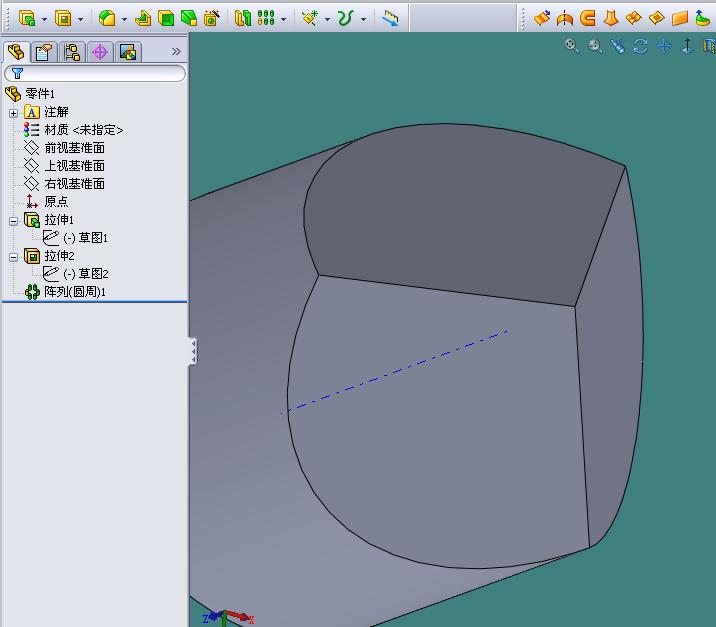

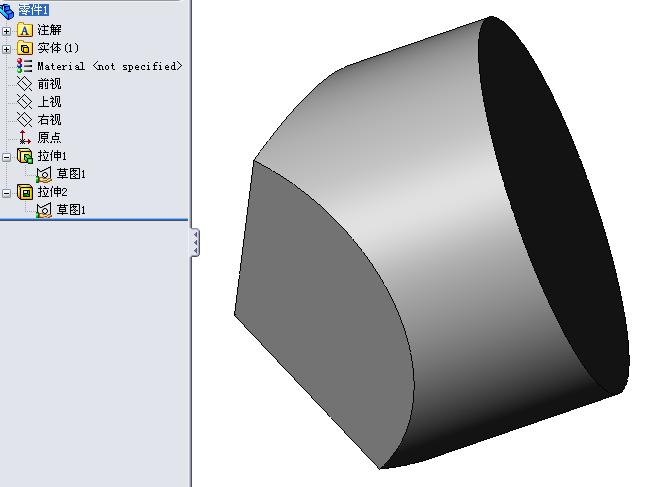

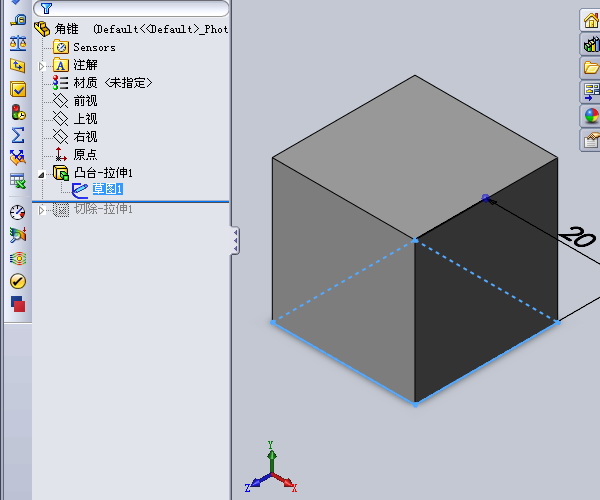

我用2010做的，不一定能打开，贴张制作过程图，先做一正方体，在把其中一顶点切出来。

gld123 · 发表于 2009-11-23 09:42:43

你的方法好。

fgshrl · 发表于 2009-11-23 10:06:31

只要把基准面建好了，别的就简单了噻。

huodeidei · 发表于 2009-11-23 19:22:30

这里高手真多啊！

ipmt · 发表于 2009-11-24 08:49:16

恩高说如云呀o(∩_∩)o...哈哈

火焰巫师 · 发表于 2009-11-24 08:51:23

关键就是这个思路。很多时候都是想不到，不知道怎么想。

hnxydclz · 发表于 2009-11-24 09:05:51

受12楼的启发，可以这么做：先从正方体上切出一顶点，然后在锥的顶面上作内切圆草图，反向拉伸至锥顶，同时取消合并结果，这样得到两个实体。插入-特征-组合，选“共有”，这样就可以得到圆锥尖，再实体引用圆边线，拉伸出柄部并“合并结果”。虽然麻烦一些，但比较直观。

272163637 · 发表于 2009-11-24 09:46:02

不错，方法多种，有些我想不到。

junjun1986 · 发表于 2009-11-24 14:36:46

不老叔的几何也太厉害了。。。。

xinyadiao · 发表于 2009-11-24 15:39:26

我太差劲了，还是不会画，郁闷死了

hnxydclz · 发表于 2009-11-24 15:54:54

原帖由 xinyadiao 于 2009-11-24 15:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 K5 p/ I7 q9 x3 A8 j6 }" X! K) R
我太差劲了，还是不会画，郁闷死了

给你发个源文件，你看看。
