在这个位置剖切会生成无效的实体

liweisky

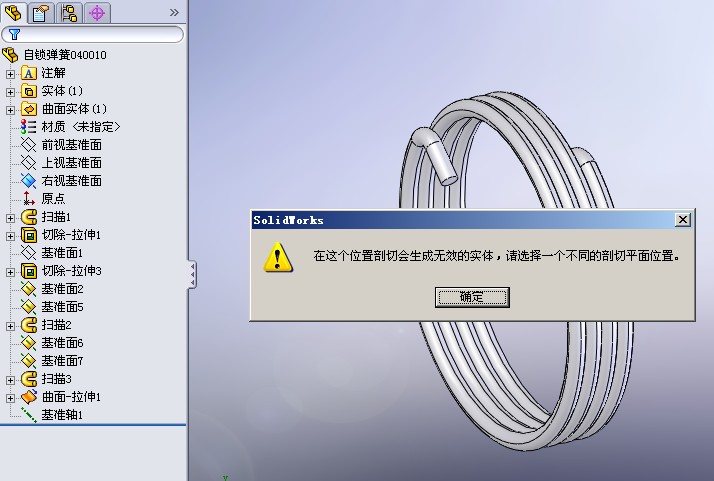

在这个位置剖切会生成无效的实体，请选择一个不同的剖切平面位置。


  [+ w1 I  {, R0 ^) b





% V% v5 T" F: E; m+ d

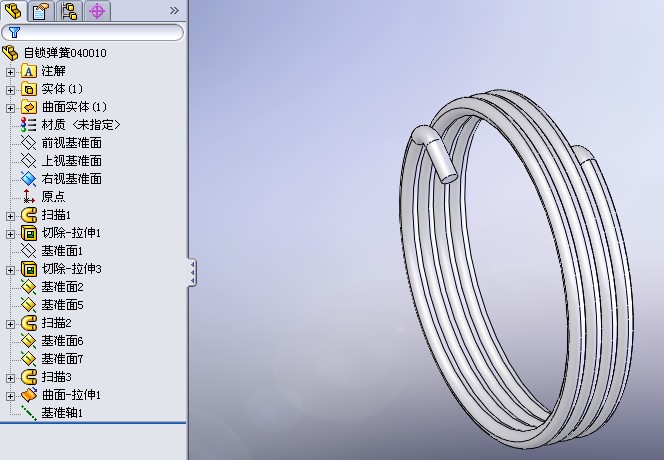

3 z5 p2 p1 H. s2 @这是什么原因呢？观察弹簧截面的时候经常出现这个，不知道如何解决

' O7 K/ M$ m+ C$ z8 b% f, D: `虽然可以换一个平面来观察，但是在装配体中为了观察彼此之间的位置关系，不得不选择中间剖切，这时又会出现同样的问题

liweisky

模型文件在这里
! _/ h& I  B8 o4 [5 {5 @
/ A7 Q, r$ ~3 _0 ~7 F( U$ w6 S9 [ 弹簧.rar (250.05 KB, 下载次数: 19)

2009-11-20 17:15 上传

点击文件名下载附件
7 {! d+ ?0 s+ r! Z# E  N5 B

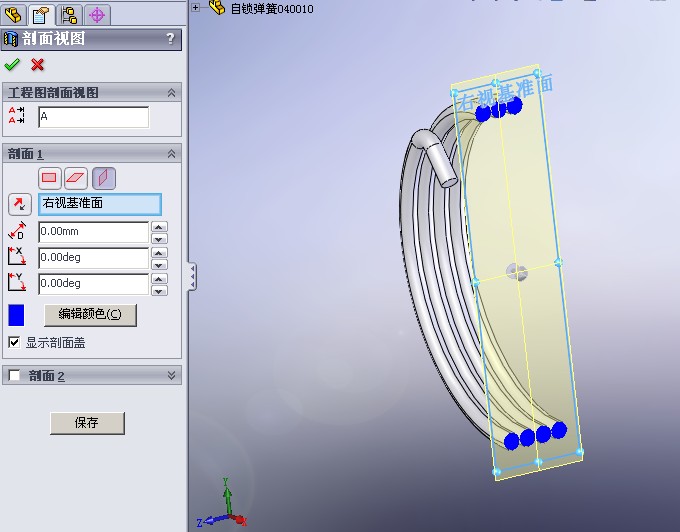

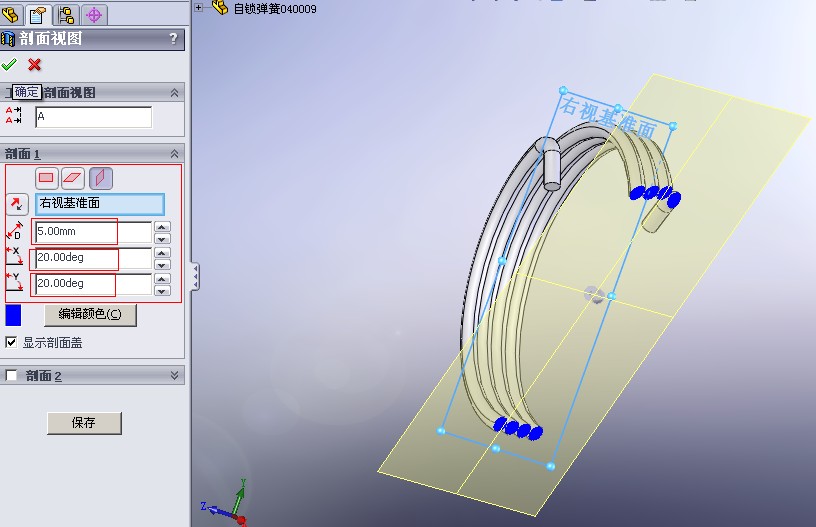

% n/ s2 l- \* r- b7 F不是剖切到0厚度的实体了，不知道是什么原因，换其他基准面剖切是可以的，就是“右视基准面”不行，偏转一些角度或者平移一些距离也不行
) N  \9 [2 r; `6 I; A, i
$ i; u& c: L4 a/ m# f5 {

ldwz

我有时也遇到类似情况，你可以这样来避免，使理论上圈与圈不接触，比如间隔0.001或更小即可解决。

bryanwyb

主要的原因还是因为零壁厚问题，举个例子，比如一块板上装一个螺丝，如果剖切面刚好和螺丝的圆柱面相切，那就无法剖开了，所以要保证剖切面不和其他面相切

wintlj

楼主用的是2011的吧

anruoy

我也是 有时候必须这个面 可是无法剖切...郁闷啊

shengbin

我也是遇到同样的问题

lugger

零件薄壁问题真的很麻烦，有时候为了不出现这个问题我一般都是缩小0.001的尺寸，我想LZ的这个问题也可以这样来解决
