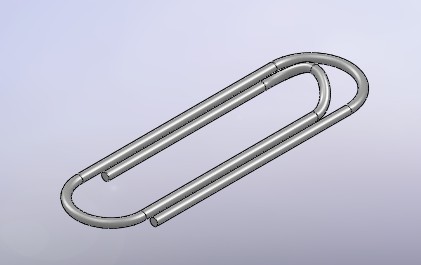

他的回形针是怎么做出来的？

fhd121 · 发表于 2009-11-18 17:48:11

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

他还说在两个草图画好后要用3D草图转换一下倒好角,就是一体的了，这个我老是画不出来，谁能上一个源图，最好是2009版的，不然我打不开。

wwwzzzvvv · 发表于 2009-11-18 18:17:51

原帖由 fhd121 于 2009-11-18 17:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ d0 r+ ~4 H3 h5 |/ q
14997410 y% M9 Y; H& w
他还说在两个草图画好后要用3D草图转换一下倒好角,就是一体的了，这个我老是画不出来，谁能上一个源图，最好是2009版的，不然我打不开。

用SW2009简单画了一个，看看是不是楼主要的样式。

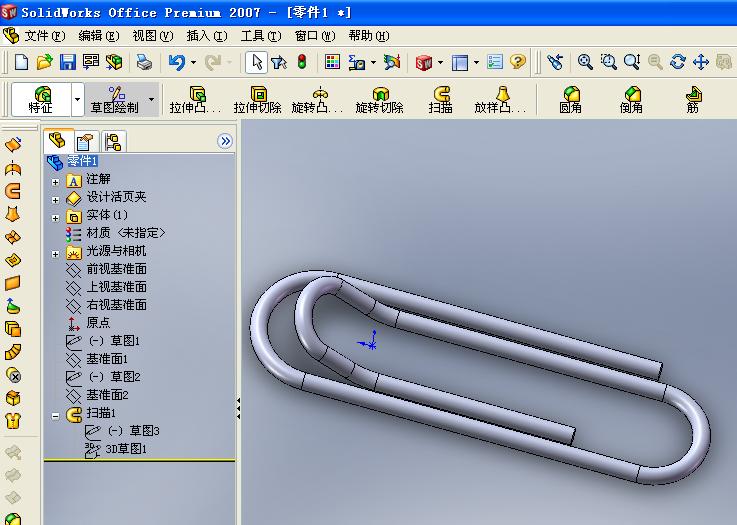

两个草图，一个特征完成，尺寸未按回形针尺寸画。

[ 本帖最后由 wwwzzzvvv 于 2009-11-18 18:23 编辑 ]

fhd121 · 发表于 2009-11-18 18:23:52

谢谢，我下看看。

fhd121 · 发表于 2009-11-18 18:57:37

这个回形针的关键在于那个头是如何转过角度的，大侠的图好像没有基准面？那个头最好能于直线相切。

wfq161 · 发表于 2009-11-18 19:28:04

原帖由 fhd121 于 2009-11-18 18:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 C: t: @2 M( U# |' g, D4 K6 ~
这个回形针的关键在于那个头是如何转过角度的，大侠的图好像没有基准面？那个头最好能于直线相切。
+ c' @1 s" }" s, Y3 k5 Z2 t1499790

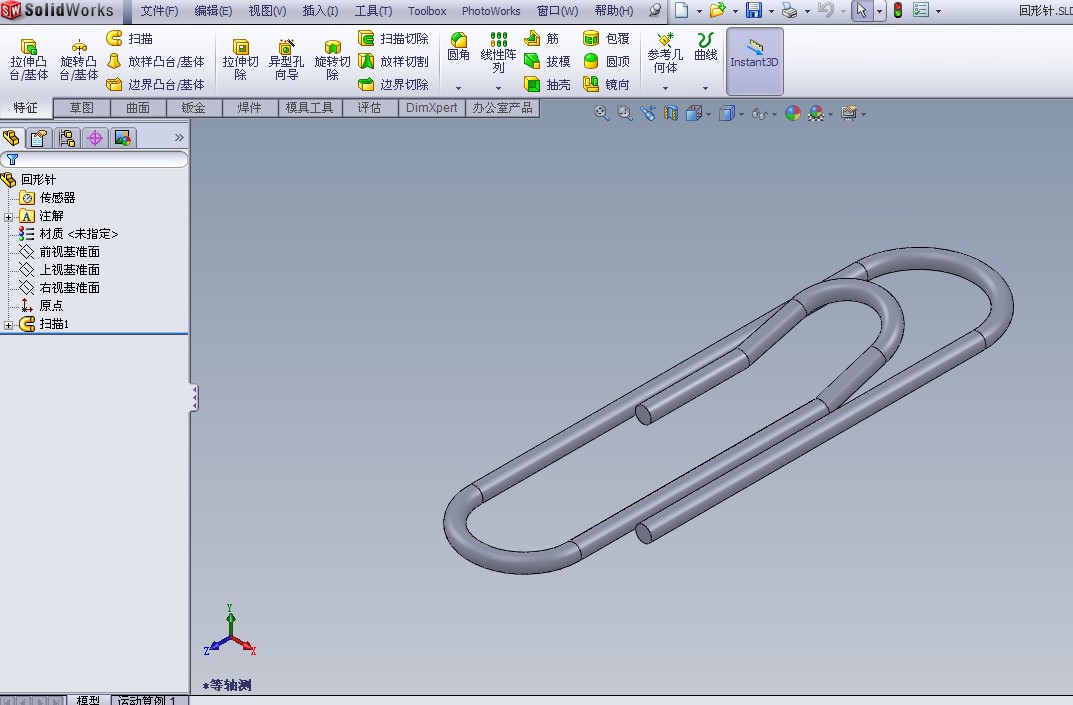

这个很简单，就是要用到草图投影，具体的模型明天我去公司给你，我的电脑没装solidworks。

图片及模型

回形针Solidworks2009.rar (171.32 KB, 下载次数: 36)

ipmt · 发表于 2009-11-18 19:40:30

要是做个曲别针那可就好了哈哈，也都挺好做的

wfq161 · 发表于 2009-11-20 08:26:00

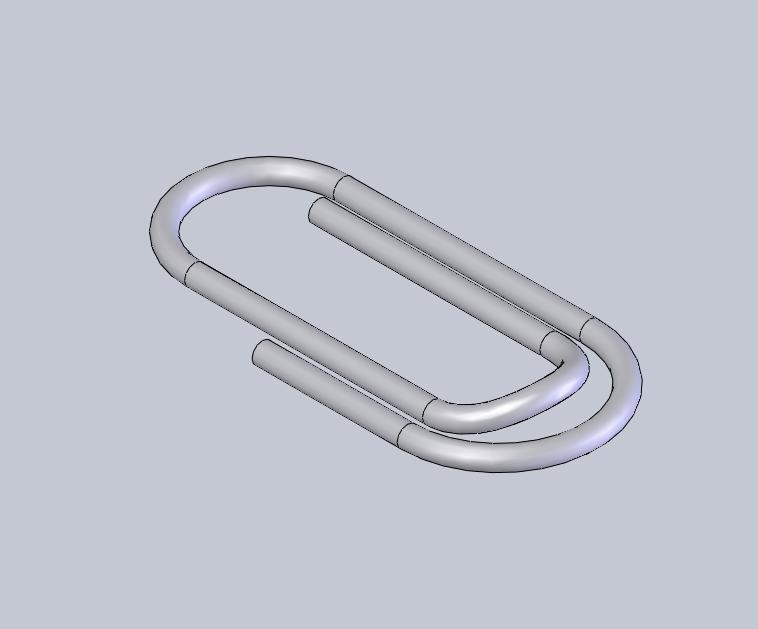

画好了，版主怎么不回复

gld123 · 发表于 2009-11-20 10:12:26

原帖由 wfq161 于 2009-11-18 19:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) }, l* A3 y/ R9 R4 a, T; }
: ]! V9 m4 G) t0 q9 W; B8 x这个很简单，就是要用到草图投影，具体的模型明天我去公司给你，我的电脑没装solidworks。+ j- K5 K( H( Y$ q0 \, A

0 N' t8 m, P0 Q1 u" m6 e图片及模型
4 I9 Y B6 o0 q3 T1500167
+ o: W; F; c9 k: b3 W# i9 x1500166

不错，下载了学学。我替搂主谢谢

zichan · 发表于 2009-11-20 11:09:37

下了。。。可惜是09版本的，要去重新下载SW了。。。

seyswy · 发表于 2009-11-20 14:54:17

回形针.rar (151.62 KB, 下载次数: 22)

zzp1995 · 发表于 2009-11-20 16:22:51

原帖由 fhd121 于 2009-11-18 17:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 |7 ^8 [, q; B2 o U9 ^$ `5 _$ \
1499741! R% l. C+ ]9 c. i# I0 m: D
他还说在两个草图画好后要用3D草图转换一下倒好角,就是一体的了，这个我老是画不出来，谁能上一个源图，最好是2009版的，不然我打不开。

用3D草图转一下是对的：

源文件：

1.rar (23.19 KB, 下载次数: 35)

zzp1995 · 发表于 2009-11-21 11:17:28

原帖由 zzp1995 于 2009-11-20 16:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 c, }1 p8 x! j

2 `$ l y2 k& u0 e% v+ Q/ ^, G用3D草图转一下是对的：
( e% P9 V! s# m+ h" Y2 v3 `! {1501669$ [3 a* t! u% B, V
源文件：1501670

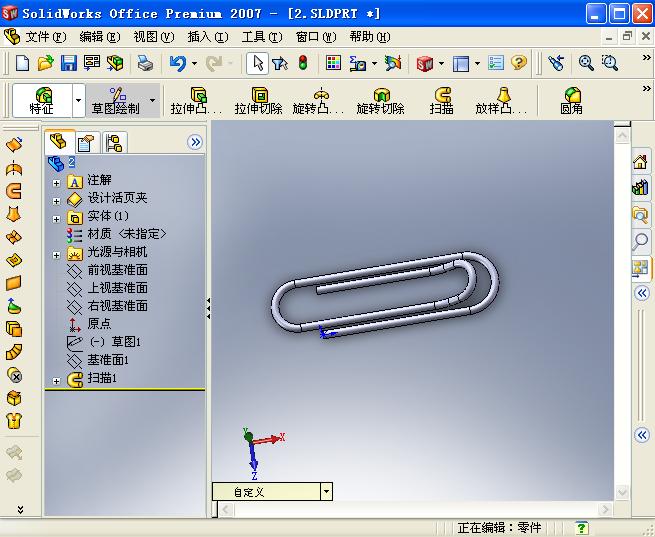

也可以不用转换3D草图，直接在两个基准面上画一幅3D草图就可加圆角了。

源文件：

2.rar (15.26 KB, 下载次数: 24)

gld123 · 发表于 2009-11-23 14:39:06

作的真好。

junjun1986 · 发表于 2009-11-23 15:40:32

为什么这里面得图片我都看不到，说是附件文件不存在或无法写入，请与管理员联系。。。

:L :L

有彩虹的时光 · 发表于 2009-11-23 16:48:37

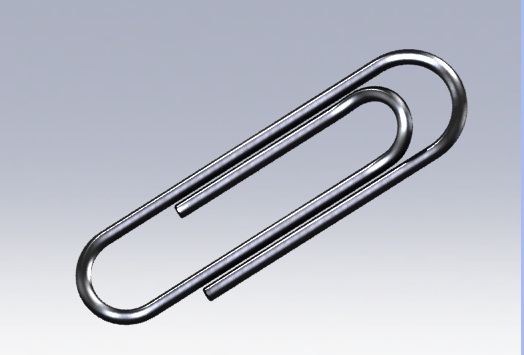

也画了个回形针

junjun1986 · 发表于 2009-11-23 16:52:23

这不就是曲别针吗，怎么改成回形针了？

:L :L

有彩虹的时光 · 发表于 2009-11-23 16:53:39

楼上的图片和附件怎么都看不到和不能下载啊?网络问题吗?

liming2113141 · 发表于 2009-11-23 16:54:56

画2D和3D草图以后，楼主是不是没有组合曲线？

有彩虹的时光 · 发表于 2009-11-23 16:56:48

呵呵，这个东东别名还真多。

wly0928 · 发表于 2010-5-5 13:47:41

各位高手能具体讲一下思考的过程吗

jaychou315 · 发表于 2010-5-5 19:59:03

扫描路径用“投影曲线”这个命令来画

002127 · 发表于 2010-5-5 20:09:58

哦,不看还真还知有这么多种的做法呢?学习了!

cjy2009 · 发表于 2010-5-5 20:56:19

学习了~~谢谢各位~

xu6820111 · 发表于 2010-5-5 20:59:41

利用投影和组合曲线扫描即可!
