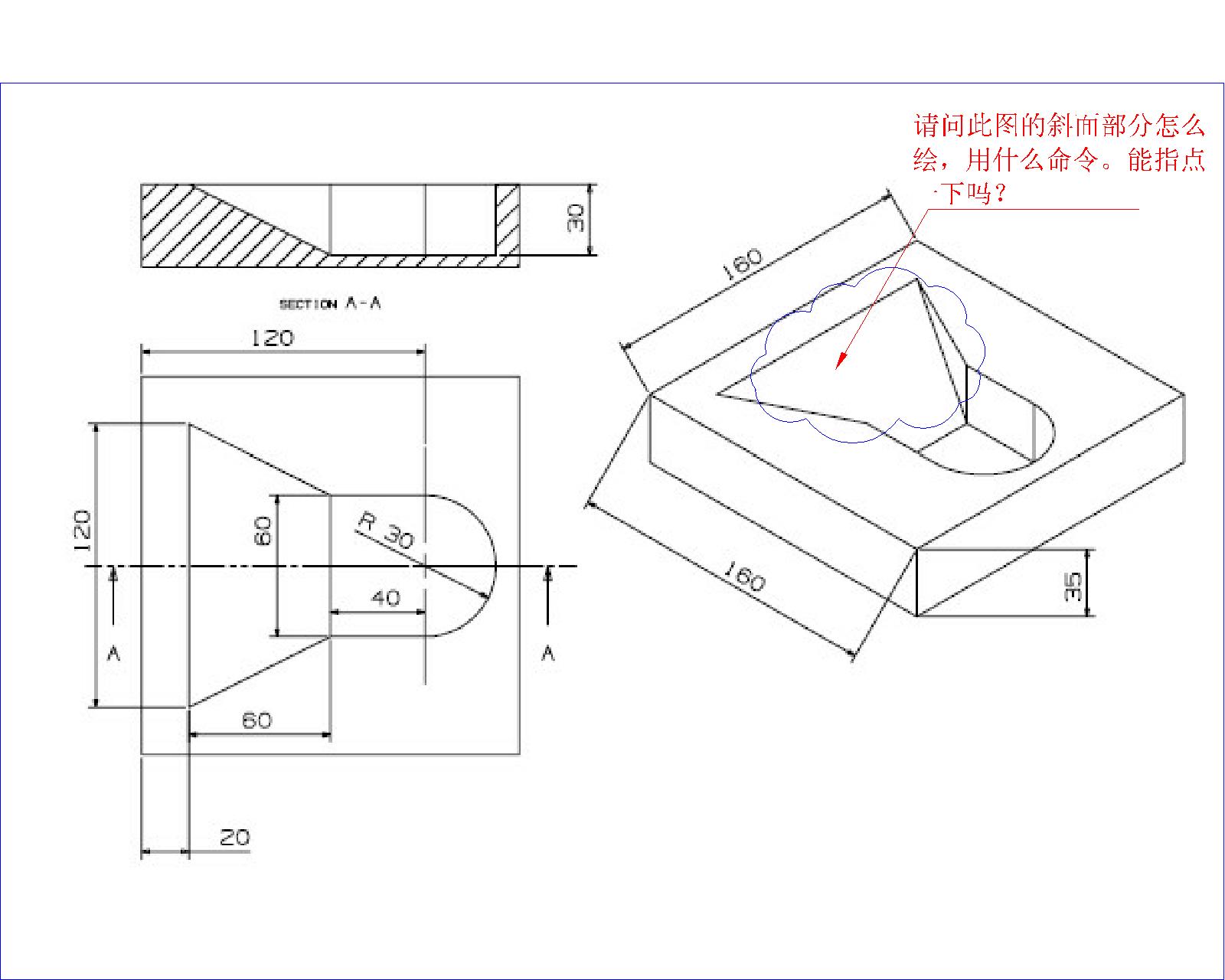

这图怎么绘，帮我看看

xiayq123 · 发表于 2009-11-12 08:47:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

这图怎么绘，帮我看看

ccfly · 发表于 2009-11-12 09:25:16

拉伸不就行了，

:P :P

china007 · 发表于 2009-11-12 09:42:17

用混合就成了

xiaowen. · 发表于 2009-11-12 09:49:16

用主视图的线做为截面拉伸切割不就出来了吗？

hanxiaoxue1982 · 发表于 2009-11-12 09:49:30

拉伸一个长方体出来。
在上表面先拉伸剪切一个半圆和长方体组合的一个体，进行剪切
再在长方体的侧面剪切掉截面为三角形的体，就OK了。

mayue168 · 发表于 2009-11-12 09:57:27

可变截面扫描

尹宏权 · 发表于 2009-11-12 10:03:34

做一成角度的偏距平面，在此面上进行拉伸切除OK!

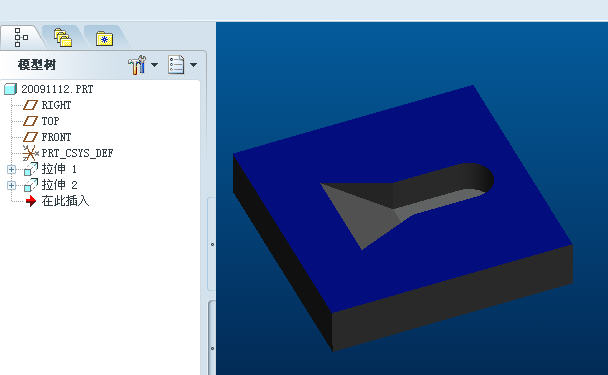

兄弟，已经帮你解决，见压缩档！

[ 本帖最后由尹宏权于 2009-11-12 10:39 编辑 ]

mayue168 · 发表于 2009-11-12 10:10:48

[img]http://www.3dportal.cn/discuz/下载：20091112.JPG[/img]

xiayq123 · 发表于 2009-11-12 15:27:53

7楼的做法好像与图有点不一样，哪位大哥指点一下，还是没有想到方法

xiayq123 · 发表于 2009-11-12 15:31:39

谢谢6楼的大师，

:victory:

idio · 发表于 2009-11-12 16:08:06

可变截面扫描

marsfox · 发表于 2009-11-12 16:52:20

就是七楼说的，没有问题

gzqin · 发表于 2009-11-12 16:56:13

做出曲面，曲面求交，实体化就可以啦!其实七楼的方法也不错，Proe最经典的应该是曲面，掌握曲面什么图形也难不到你，当然，你的识图

[ 本帖最后由 gzqin 于 2009-11-12 20:06 编辑 ]

gzqin · 发表于 2009-11-12 16:56:47

做出曲面，曲面求交，实体化就可以啦

关西无极刀 · 发表于 2009-11-12 17:37:34

用拉伸切除应该没有问题吧

lo709394 · 发表于 2009-11-12 18:58:15

3楼的怎么用混合做呢

大地勇士 · 发表于 2009-11-12 19:58:59

原帖由 idio 于 2009-11-12 16:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 T& f G+ p8 R V( O2 b. W ~- [
可变截面扫描

没错，变截面扫描就可以解决问题。

jinronggang · 发表于 2009-11-12 20:00:25

:) :) :) :) :) :) :) :)

gwangdibing · 发表于 2009-11-12 20:38:21

同意你的说法，应该算最好的吧

xiayq123 · 发表于 2009-11-12 21:10:31

我变截面扫描做不出来，不知错在哪！有人指点一下吗

gzqin · 发表于 2009-11-12 22:24:51

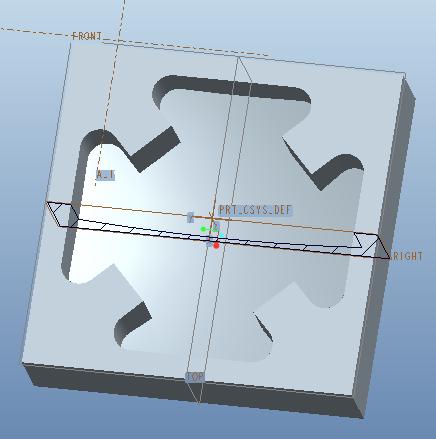

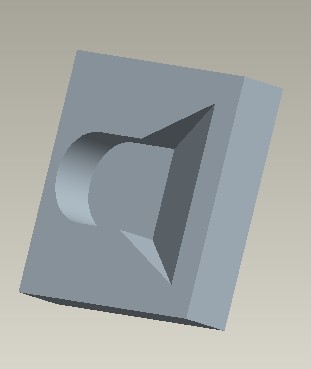

应你的要求，做的另外一个图，刚装上Proe5.0 m010 ，手痒，不好意思，哈哈

[ 本帖最后由 gzqin 于 2009-11-12 22:26 编辑 ]

niuy · 发表于 2009-11-12 22:54:46

原帖由 尹宏权 于 2009-11-12 10:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif: g. w j% b2 }2 }- K
做一成角度的偏距平面，在此面上进行拉伸切除OK!' _. c$ l+ a, W
兄弟，已经帮你解决，见压缩档！

你做的不对可能理解错了
因为做斜面拉伸切除是相对斜面做垂直运动的
那么主视图中的从左数第一条树直的线怎么解释
所以建议遭曲线
拉曲面
在实体化
不过就是有点烦
可是思路还是很清晰的额

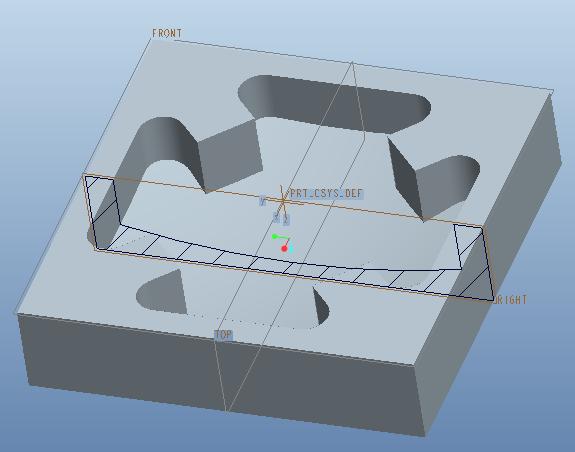

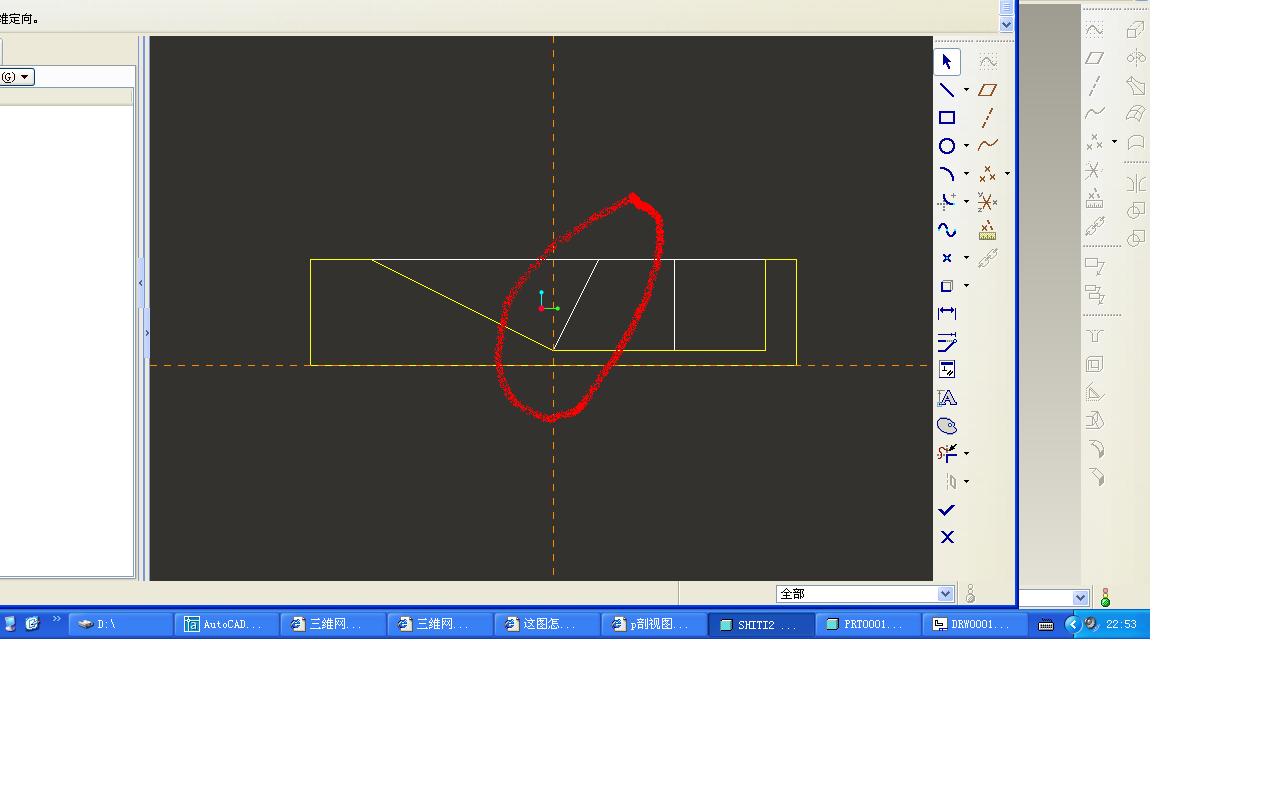

附件中指出的错误

ganyiwei · 发表于 2009-11-12 23:54:52

为什么你们要搞得这么复杂呢？

jackzhou01 · 发表于 2009-11-13 07:31:58

拉伸

:victory:

qiuzhongwei · 发表于 2009-11-13 08:03:30

　　　　顶一下　　　
