[讨论] CA D几何作图竞赛题(2009年11月),竞赛结果已公布

 关闭 [复制链接]
发表于 2009-11-11 09:41:53 | 显示全部楼层 |阅读模式 来自: 中国广西南宁

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
CA D几何作图竞赛题(2009年11月)9 [9 H" [+ u7 @0 i
3 A0 G) @5 ?( \5 |" @- K

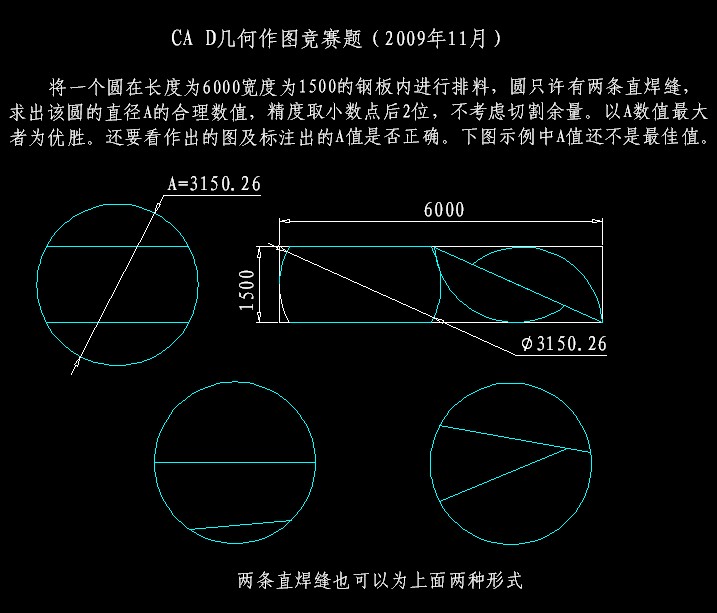

一.竞赛题目(参见附图)
2 H9 K; c- ~: V+ e4 d# v- u4 p6 S; J2 A: D9 h" c
用AutoCAD作图法将一个圆在长度为6000宽度为1500的钢板内进行排料,
. }0 N& F8 _! A) W圆只许有两条直焊缝,求出该圆的直径A的合理数值,精度取小数点后2位,, _; M# I/ s( t0 V2 T, k$ M
不考虑切割余量。以A数值最大者为优胜。还要看作出的图及标注出的A值是否正确。
8 n: c9 Y  r# Z$ t* ?: U; r* k说明;这是实际生产中运用CAD的实例,通过合理排料,使A的数值尽量大。
# H% M+ P' w0 U' }如果答案相同,按先答题者排名靠前(按版主统一取消阅读权限前的最后编辑的时间计) + U+ Y. l- b& b/ z9 C8 A3 N+ w
) m$ Q: Q7 W0 M8 f. E. Z" |
二. 竞赛要求- E' T) V0 n7 g/ f  e7 S# l" b  e! f
4 W# v4 w& ^2 k; h2 K4 I& A
会员、技术团队成员都可以参加,版主不参加,使用AutoCAD、ACM和MDT二维软件,
: r  ~& [4 e' _在规定时间内将作出的dwg附件及jpg附件在本主题下跟帖发表,阅读权限均定为110。& M9 U' N/ y# `
活动结束后由版主统一取消阅读权限。 4 m. ^$ x4 x+ S# ^  j0 A

" e3 C) D2 Z* z* c  r三.竞赛时间   o4 B8 B. \  B0 B( p8 w/ ]8 |
8 l- j- B& m/ ^9 U: k0 r, P) I. p
2009年11月11日至2009年11月18日。 + n7 @2 Y7 |" D2 a' j( s
2 B2 m( T/ V4 w# C8 \* ?
四. 评选时间及方法
. O5 s+ Q% J) ?( U+ ?
' [; T, ^( \$ Y* V8 o/ j, w8 ^2009年11月19日,由三维网技术论坛CAD版块版主为评委,内部评选出各奖项。
7 }3 S/ \0 T6 b6 U
0 V& a- M5 @: P0 D( v: ?五.奖励 * g# f; H4 z( [
$ v4 T+ R3 p' o- A6 g& w! v; Q
1、一等奖1~5名:各奖励三维币50; 1 V5 ^) D% M9 l* @% X' @; e
2、二等奖若干名:各奖励三维币30; # }/ Z  C; |" b5 X7 w& w" P
3、三等奖若干名:各奖励三维币10; 4 I6 ^- I: V3 T- P. L
4、作图基本符合要求者先各奖励5个三维币;
0 g; \3 J# z: T4 _) y+ _5、根据竞赛实际情况会对奖励规则进行适当修改。" J2 g9 G! k! @7 x

+ b" Z+ y5 }4 d& |[ 本帖最后由 2005llnn 于 2009-11-20 09:40 编辑 ]
CA D几何作图竞赛题(2009年11月).jpg

评分

参与人数 1三维币 +10 收起 理由
★新手★ + 10 发起活动!

查看全部评分

 楼主| 发表于 2009-11-11 09:45:13 | 显示全部楼层 来自: 中国广西南宁

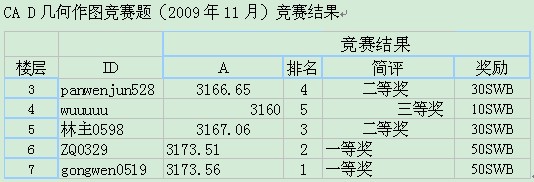

CA D几何作图竞赛题(2009年11月)竞赛结果.jpg
9 s0 N8 r: c( [. @$ @+ l1 b6 o4 e- K9 I/ D0 m0 U* F) I" n
. G6 r. a& C2 \9 ?% b. y
; [' y& [6 a2 G4 ?
' V( h! h* V1 z: ~( {

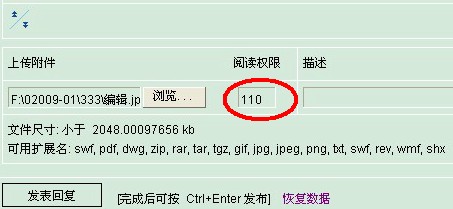

设置阅读权限
5 X' [2 K/ ?; v+ y% I7 r在上传附件时,注意要设置阅读权限为
110/ t* i, E1 a; F+ l
4 |9 L5 K6 Z5 y& L& M
9 Q: `0 ?! X1 U6 C
2 |1 E+ t6 E+ t/ w4 i, U

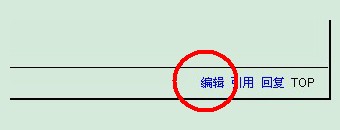

$ M' d/ ]: N% s* w' l7 f编辑
3 k4 M5 V7 \# u; ^* G2 Z可以通过回复帖右下角的
编辑对帖子进行修改。
% k" t) Z, e6 Y/ F- x如果帖子从发表时间起已超过 5000 分钟,就不能再进行编辑,可以另外发新的回复帖,并注明原帖楼层数,由版主进行编辑。
( n% C/ w) c" R& [$ @
% ?& w8 q% ]2 Q9 l+ m# q 编辑.jpg
" F- j$ s* b8 z0 ]& }% R) t
5 I- A. q5 z; [4 R' o  m7 m; r- o[ 本帖最后由 2005llnn 于 2009-11-20 09:46 编辑 ]

CA D几何作图竞赛题(2009年11月)竞赛结果.rar

15.06 KB, 阅读权限: 100, 下载次数: 0

发表于 2009-11-11 14:51:15 | 显示全部楼层 来自: 中国江苏南通

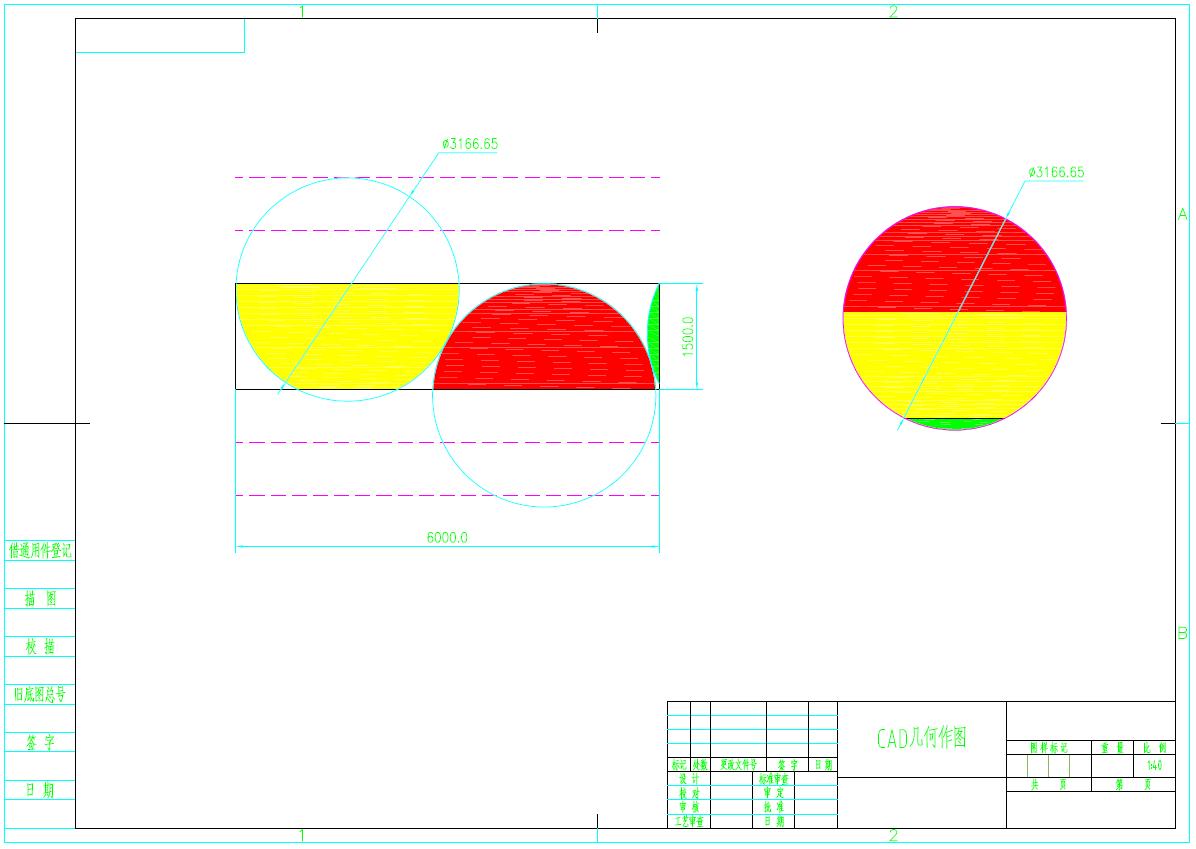

CAD几何作图作答

CAD几何作图作答
  w0 H7 {  K- a" J/ U; @" h( j( P. Y' h# w& b, w
[ 本帖最后由 2005llnn 于 2009-11-19 09:30 编辑 ]

CAD几何作图.dwg

54.08 KB, 下载次数: 5

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

发表于 2009-11-14 14:43:29 | 显示全部楼层 来自: 中国辽宁沈阳

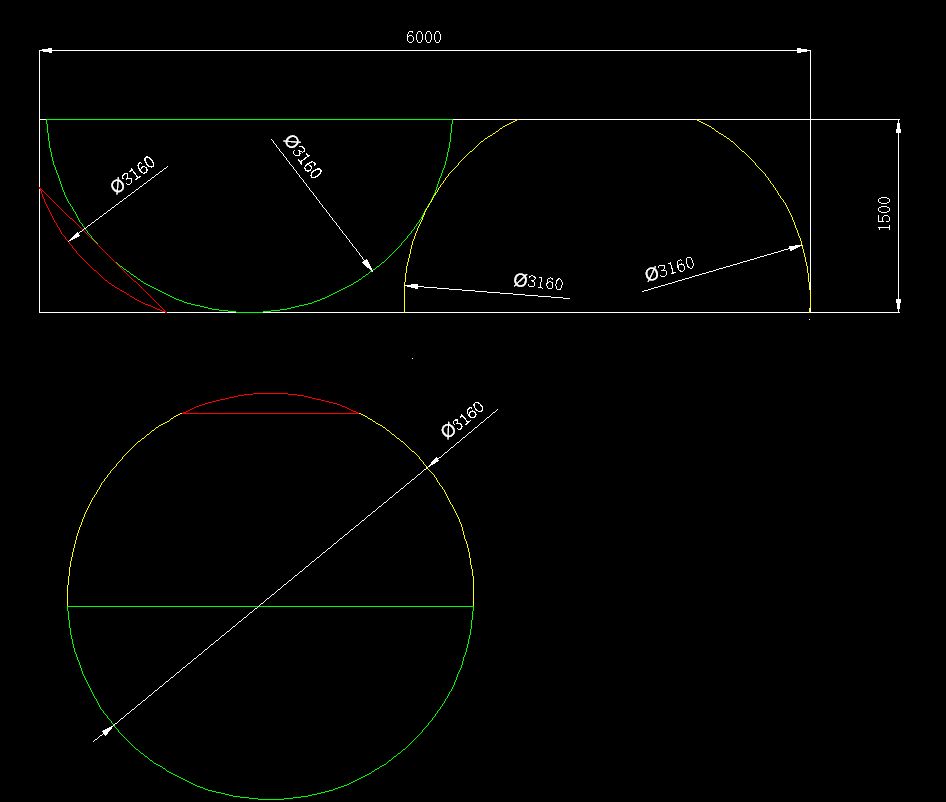

第一次做题,试试看。
% g  Y4 v- J- l3 r
) C9 u  A2 V0 R) n) R[ 本帖最后由 2005llnn 于 2009-11-19 09:30 编辑 ]

6米板.dwg

48.92 KB, 下载次数: 5

评分

参与人数 1三维币 +15 收起 理由
2005llnn + 15 三等奖

查看全部评分

发表于 2009-11-15 23:12:04 | 显示全部楼层 来自: 中国

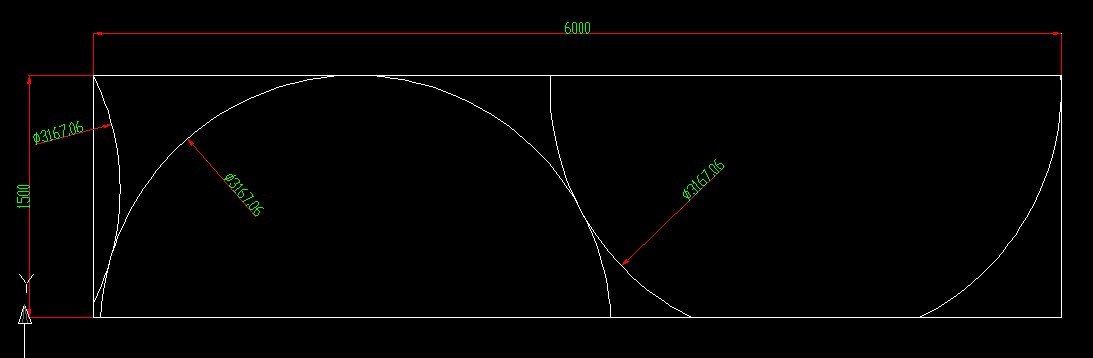

作答

作图,不知道这次能不能作对。
$ t$ c- |4 O  S" I: O3 ]# }* m+ N' e$ Q$ X
[ 本帖最后由 2005llnn 于 2009-11-19 09:30 编辑 ]

作图.dwg

59.65 KB, 下载次数: 4

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

发表于 2009-11-18 20:55:19 | 显示全部楼层 来自: 中国上海

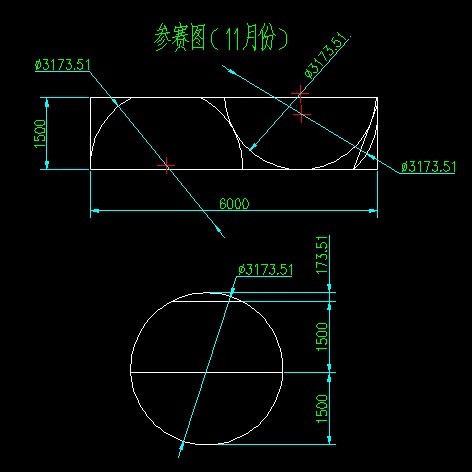

今天是最后一天了,这个月参加的人怎么这么少啊?4 e0 Y( x$ f. k% u
支持2005llnn版主,依葫芦画瓢做一个。4 e! e: [! o+ l

! p; a! x9 A, P. z+ ]# W[ 本帖最后由 2005llnn 于 2009-11-19 09:31 编辑 ]

参赛图(11月份).dwg

39.11 KB, 下载次数: 6

评分

参与人数 1三维币 +55 收起 理由
2005llnn + 55 一等奖

查看全部评分

发表于 2009-11-18 21:50:09 | 显示全部楼层 来自: 中国广东佛山
还是参与一下。$ {3 G2 i2 A; o. k, Q7 N
图片:
/ B& q% q" q* S0 N, h2 B3 p: N7 T5 L' b 200911.gif
& d& n$ x& H( |& }
1 ?& j% Y" I# Cdwg文件:
) E+ ?! f! B0 S  y 200911.DWG (26.57 KB, 下载次数: 4)

评分

参与人数 1三维币 +55 收起 理由
2005llnn + 55 一等奖

查看全部评分

发表于 2009-11-23 00:19:37 | 显示全部楼层 来自: 中国福建厦门
都很厉害
发表于 2009-11-23 08:41:22 | 显示全部楼层 来自: 中国天津
都 不错啊,呵呵~~~
发表于 2009-11-23 10:29:01 | 显示全部楼层 来自: 中国北京
画得都很不错啊,这个BBS高手很多
发表于 2009-12-1 11:14:38 | 显示全部楼层 来自: 中国广东东莞
应该有专业的软件可也解决类似问题。
发表于 2009-12-1 15:26:05 | 显示全部楼层 来自: 中国云南玉溪
新手学习一下,不太懂。
