这样的断裂视图如何处理

sxbd1974 · 发表于 2009-11-10 13:15:09

您需要登录才可以下载或查看，没有帐号？注册

x

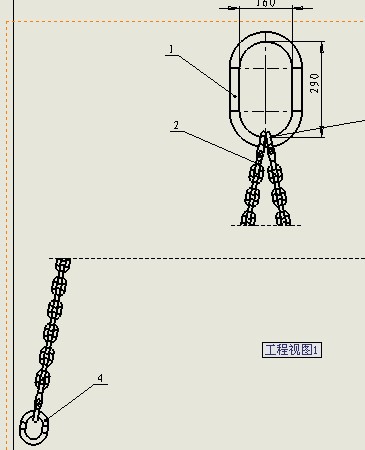

由于长度比较长，做断裂后的断裂视图效果很难看，也不逼真，大家对遇到如此的视图怎么处理好呢？

loveelva0 · 发表于 2009-11-10 13:16:33

换个视图角度不就行了

sxbd1974 · 发表于 2009-11-10 13:30:09

原帖由 loveelva0 于 2009-11-10 13:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( t: @( O) a) V& @+ ^3 M$ [( U- `换个视图角度不就行了

我讲的就是在这个视图上，因为我们一个视图表现不了全部内容，换个视图是可以，那对应的投影视图还有这问题呀

扫街 · 发表于 2009-11-10 14:48:54

提示: 作者被禁止或删除内容自动屏蔽

sxbd1974 · 发表于 2009-11-10 15:40:55

原帖由扫街于 2009-11-10 14:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 Z4 A8 t6 c ^8 e8 d其实你应该缩小视图比例,然后某个局部使用局部放大图.

你的意思是变小点，那个不让它显出来？这不是解决的办法呀

XFZ5678 · 发表于 2009-11-10 16:16:39

这种情况，我一般不折断视图。
比如链条长4米，我只按100毫米来画，然后标注时修改为4000，这样看图的人是可以理解的。

阿牛2005 · 发表于 2009-11-10 16:28:46

试了下，好像没什么办法。

[ 本帖最后由阿牛2005 于 2009-11-10 16:40 编辑 ]

lai236994 · 发表于 2009-11-10 20:00:20

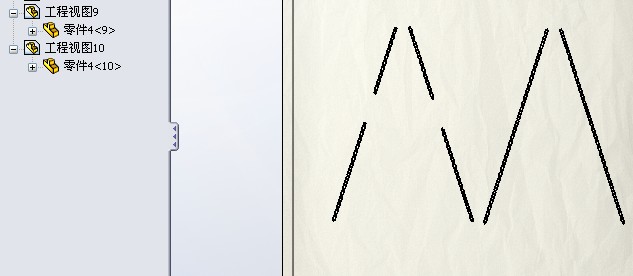

楼主看下.这样的效果行不行 QQ截图未命名.jpg

gnosgnahz · 发表于 2009-11-11 08:27:41

分开做吧！用两个视图拼在一起就可以了。
还有一点，你的链确实没必要做那么长！加个配置，在出工程图的时候用短的。

[ 本帖最后由 gnosgnahz 于 2009-11-11 08:29 编辑 ]

sxbd1974 · 发表于 2009-11-20 18:59:17

原帖由 lai236994 于 2009-11-10 20:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif
% {% v9 l* N6 }- M9 x* V楼主看下.这样的效果行不行1492252

确实是这效果，请详细说明做法

tntk · 发表于 2009-11-20 20:06:32

如果是我，我会把链子用一个配置做短些，然后打断，标尺寸时标长些

lai236994 · 发表于 2009-11-20 21:24:15

楼主看下这个。

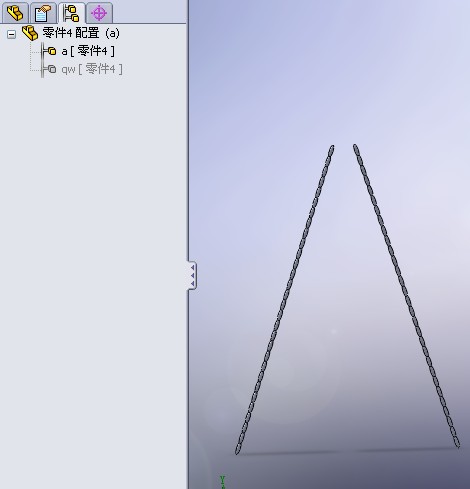

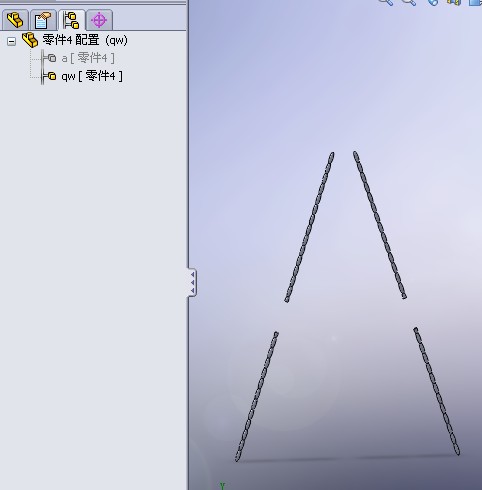

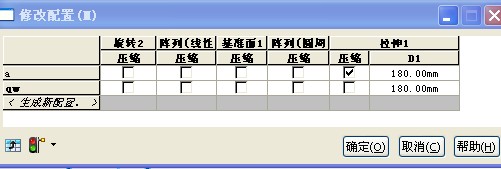

选择想要的几个特征右键选择：配制特征。

[ 本帖最后由 lai236994 于 2009-11-20 21:54 编辑 ]

waterhill · 发表于 2009-11-20 21:47:04

同意6楼的没必要画出实际尺寸
如一根直径20mm，长10米的圆管，你还真画10长呀
