图片上等轴图效果怎么做出来

lai236994 · 发表于 2009-11-10 11:46:24

您需要登录才可以下载或查看，没有帐号？注册

x

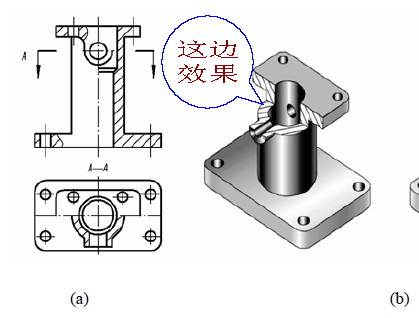

如图,,在工程图上如何做图上的半剖图效果怎么做出来.. 未命名.jpg

已经明白了..谢谢楼下的朋友.

[ 本帖最后由 lai236994 于 2009-11-10 19:29 编辑 ]

扫街 · 发表于 2009-11-10 11:59:26

提示: 作者被禁止或删除内容自动屏蔽

wanglingang · 发表于 2009-11-10 12:05:27

用旋转剖视图试试

lai236994 · 发表于 2009-11-10 13:47:24

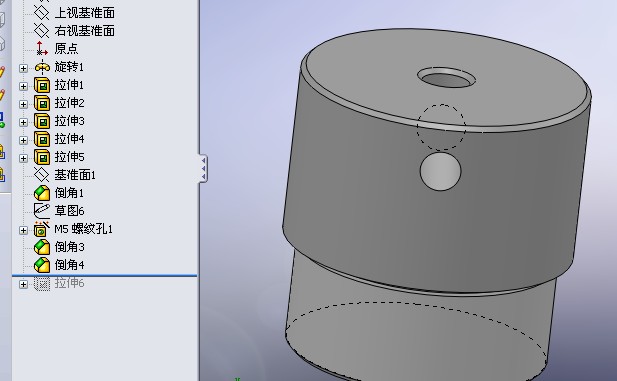

图片右边那个立体图....那个半剖是怎么在工程图做出来(同一个零件)

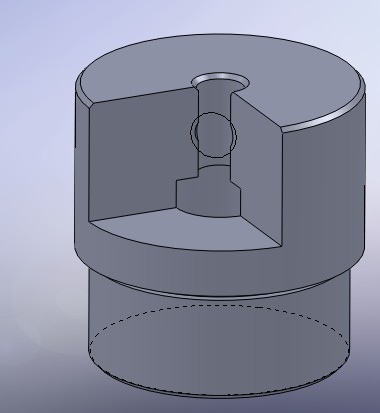

如果是做成两个零件.就可以做成这样的效果.

在零件切除过的

工程图上

[ 本帖最后由 lai236994 于 2009-11-10 14:00 编辑 ]

lai236994 · 发表于 2009-11-10 13:49:11

旋转剖出来的是二维图呀....我要的是图上右边立体图效果.

wangjinglengyue · 发表于 2009-11-10 15:55:31

在零件中建立一个配置，剖成你要的效果，工程图中选择你建的这个配置就可以了。

lai236994 · 发表于 2009-11-10 17:57:40

已经解决..谢谢楼上提醒...

[ 本帖最后由 lai236994 于 2009-11-10 19:13 编辑 ]

susan149728 · 发表于 2009-12-3 15:46:10

能否详细地介绍下制作过程？
