有自定义过填充线(剖面线)的朋友应该知道，想将心目中的样式化为角度、平移间距、虚线样式的文字组合是一件很麻烦且不直觉的事，
0 \5 j7 [3 J7 \& r这里提供一个可将图面上的图案(必须为直线对象所构成)转成填充线样式档案的程序供有需要的网友下载使用。& { V* K6 _6 t8 r3 ?$ q

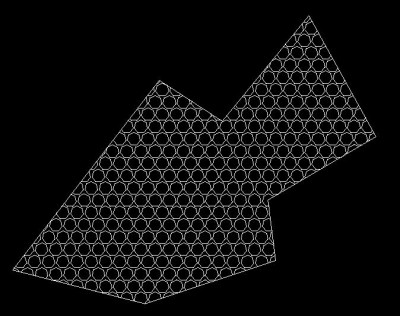

底下例子为建立蜂窝状排列正七边形的填充线样式，而6与7互质，所以要直接人工换算成角度、间距、虚线样式是很困难的。(基本上是
) v/ l C6 C' {! W9 z* g不可能，而这个程序也只是作出近似值)3 ]. ?) ^2 l5 ^1 v8 J
) E. x+ ]1 }( m8 [( O
3 `% G6 Z6 @7 G使用方法：6 s& F7 s! W% M8 x
载入 MkPattern.vlx 档案后执行「MkPattern」指令，
# r7 L b1 j8 y1. 选取要作为填充线样式的直线对象。+ Z3 V% [" h `. r
+ Y) H. p: ~) o' Y8 `: A8 }# _+ a; f$ [+ m
2. 指定一个单位的范围。
/ |( D8 {, }- ]7 ], A7 B1 Q. v
9 J; T9 z' g6 Y7 `4 @' e8 Z: l, S" N4 I4 K4 Z: ~6 t; W* @

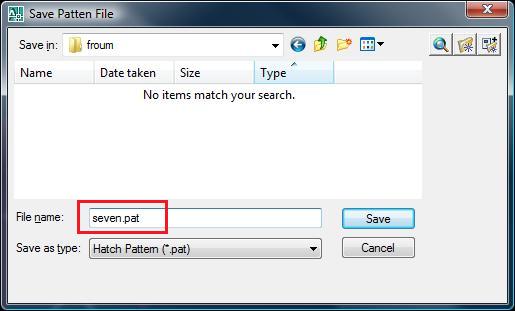

3. 储存为填充线样式档案，注意此档案必须放置于 AutoCAD 支持文件搜寻路径上，支持路径在菜单里的「工具->选项->档案->支持文件
" b$ A# N" i7 A6 }搜寻路径」可以看到或修改。
) g( m1 g1 _ _. ]这样就完成自定义填充线步骤了。
6 b% t1 f, v \/ B! g) Z3 E+ r
9 X7 m5 `5 f' K* D# B
# S4 |* r; N4 r& x( @ Y/ x6 {

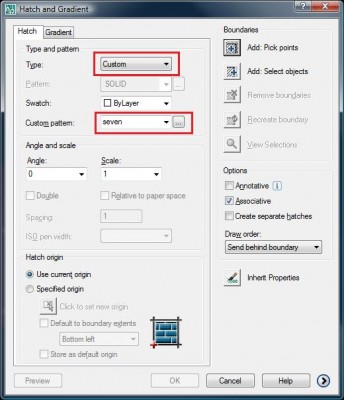

要使用自定义的填充线时，在 Hatch 指令对话框，类型选择「自定义」，自定义样本选择您刚所储存的名称，即可产生您刚所自定义的+ f. ]4 P2 K9 }6 Z
剖面线样式。
4 ~& B* g' i! s* L; @" n5 I2 o" o3 A
. i- \' v" g1 w, w: P% `$ W
) |! D0 R7 j; ]. X: x8 ^' P1 ~" {2 Y4 H4 p8 s( t5 o

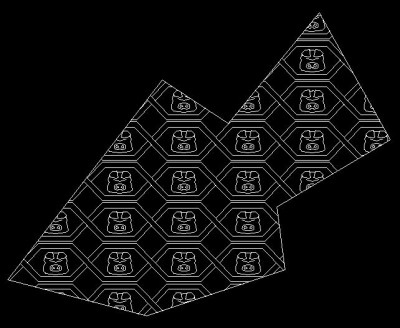

小猪图案填充线样式' x" r& {8 _/ \2 d1 }
) f2 }' h& f2 C
7 `* o+ D/ d. d' C2 G8 F要使用自定义的填充线时，在 Hatch 指令对话框，类型选择「自定义」，自定义样本选择您刚所储存的名称，即可产生您刚所自定义的
1 D3 E" W" I1 G6 r& V( T剖面线样式。
; i& M/ } y; ^9 \1 m) j' G" k7 \* o q8 K/ t o/ n
/ [9 S" m! K) r: q" n* g注意事项：
6 U; T, N/ w; e1 p. O* C1 \若自定义样式过于精细复杂，可能会导致 Hatch 指令无法顺利执行，并发出「填充线间距太密，或虚线大小太小。」讯息。
; [- g, K$ w. M7 y原因在于 AutoCAD 预设限制填充线不能由超过10000个线段组成，而解决方法有& g" s. f! D6 h! ?
. V; @2 T. ?& @1 N5 p- o1 e
1.将填充线比例放大
" ~9 E6 ^) F9 B3 v% N- k4 I) Y. b% [+ C% g/ p
2.加大系统注册表变量"MaxHatch"(默认值为10000)，更改方法为执行此 lisp语法 (setenv "MaxHatch" "n") 其中n的范围为100~10000000，
6 s4 ?) c2 Y0 Z. X5 m并且要注意大小写(M、H大写，其余小写)。2 a6 `0 r, A, m8 H. s0 |% l
7 U, t/ @% E- {! X! E下载点 : http://www.adaucogit.com/phpbb/viewtopic.php?f=6&t=46&sid=bcff300c8805811471b3ea186f14f42e+ ^5 `0 l: m/ Z+ c) w6 v
