偏心圆锥台展开

wangjian8243 · 发表于 2009-10-24 15:33:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

谁能帮我做一个1:1的CAD展开图啊，我急用~偏心圆锥台,高度500,上小圆直径60,下大圆直径700,偏心距320,两个截面是平行的,谁能发个给我,火急火急的啊!!!
我的E-mail: dingxuliang@sina.com

wangjian8243 · 发表于 2009-10-24 15:36:00

caxa实体设计真垃圾,自己设计的钣金件不好展开,晕死~各位TX帮帮忙啦!

lyh020209 · 发表于 2009-10-24 16:04:13

我给你做了一个，09版的模型

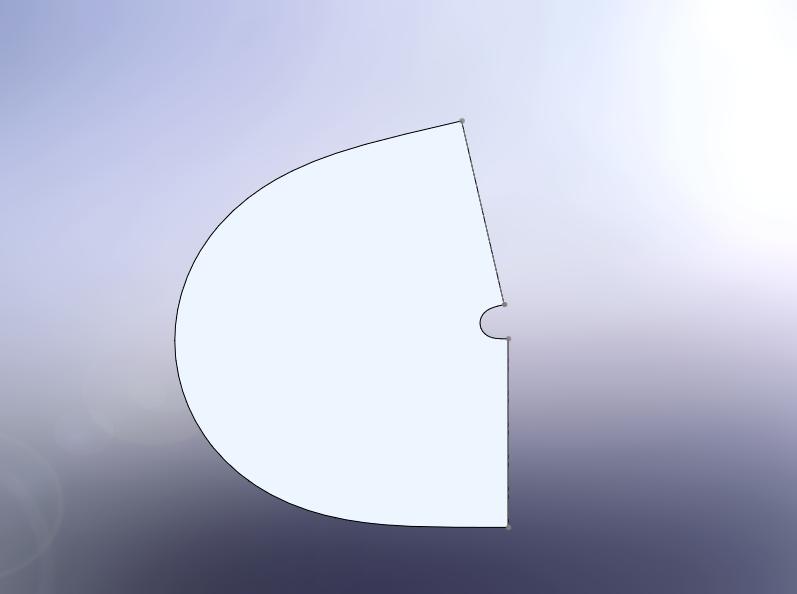

展开图专程cad格式，用cad打开即可，标注尺寸是实际的10倍，自己缩放就好了

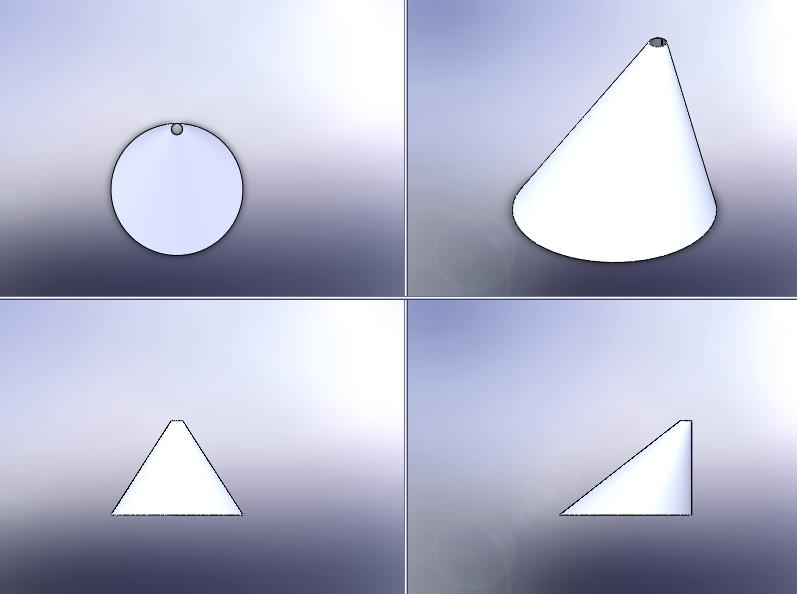

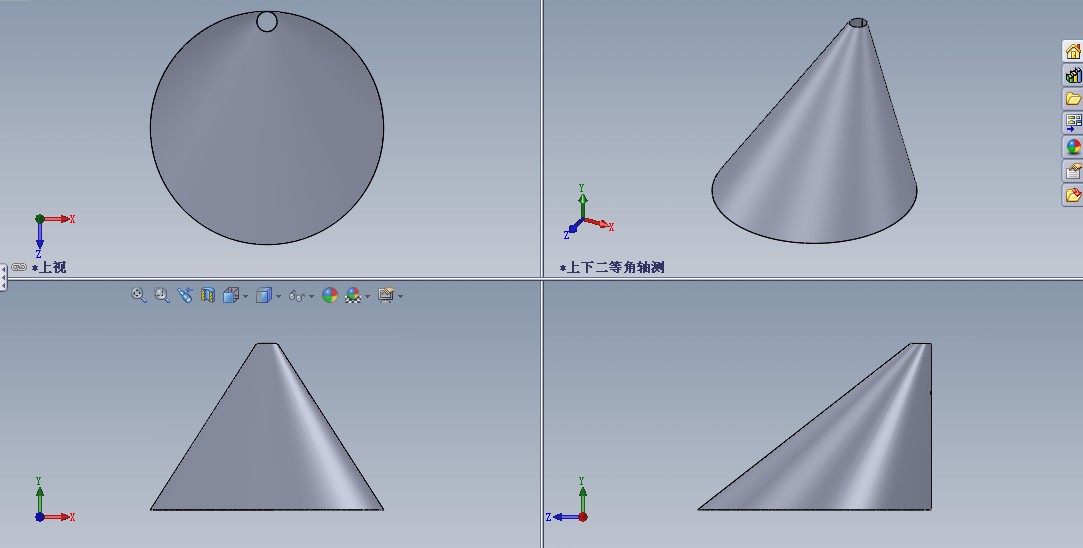

刚刚断电了，贴2张图吧

[ 本帖最后由 lyh020209 于 2009-10-24 16:12 编辑 ]

wwwzzzvvv · 发表于 2009-10-24 16:09:11

原帖由 wangjian8243 于 2009-10-24 15:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" h% W& S) ]. G* t0 p5 C谁能帮我做一个1:1的CAD展开图啊，我急用~偏心圆锥台,高度500,上小圆直径60,下大圆直径700,偏心距320,两个截面是平行的,谁能发个给我,火急火急的啊!!!
, A& m3 M" r% n/ h$ S! E; W( H我的E-mail: dingxuliang@sina.com

简单的做了个，看看是不是你需要的。。。。。。

[ 本帖最后由 wwwzzzvvv 于 2009-10-24 16:12 编辑 ]

wangjian8243 · 发表于 2009-10-24 23:32:48

热心人真多啊，谢谢你们了~

wangjian8243 · 发表于 2009-11-7 23:01:30

又来了三个任务，我又不会搞了，ly020209和WWWZZZVVV再来帮下忙啦~
1.上大圆直径620，下小圆直径60，高665，偏心300；
2.上大圆直径700，下小圆直径60，高715，偏心365；
3.上大圆直径470，下小圆直径27，高500，偏心240；
明天早上要下料了

:L

czx1008 · 发表于 2009-11-7 23:43:04

学习了，谢谢！

shouguso · 发表于 2009-11-8 09:01:27

楼上的都已经把源文件给你了，你应该学习下他的画法，而不是要求结果。不是说什么想吃鱼要自己会抓鱼，不是等别人给你鱼

wangjian8243 · 发表于 2009-11-8 09:07:07

楼上的，我也不想啊，可是我不会用Solidworks,我自己用CAXA实体设计也不好展开~问其他的用CAXA实体设计的人他们也不会~哎

:L
