solidworks徒手画齿轮

erikgqp8645 · 发表于 2009-10-15 15:32:07

您需要登录才可以下载或查看，没有帐号？注册

x

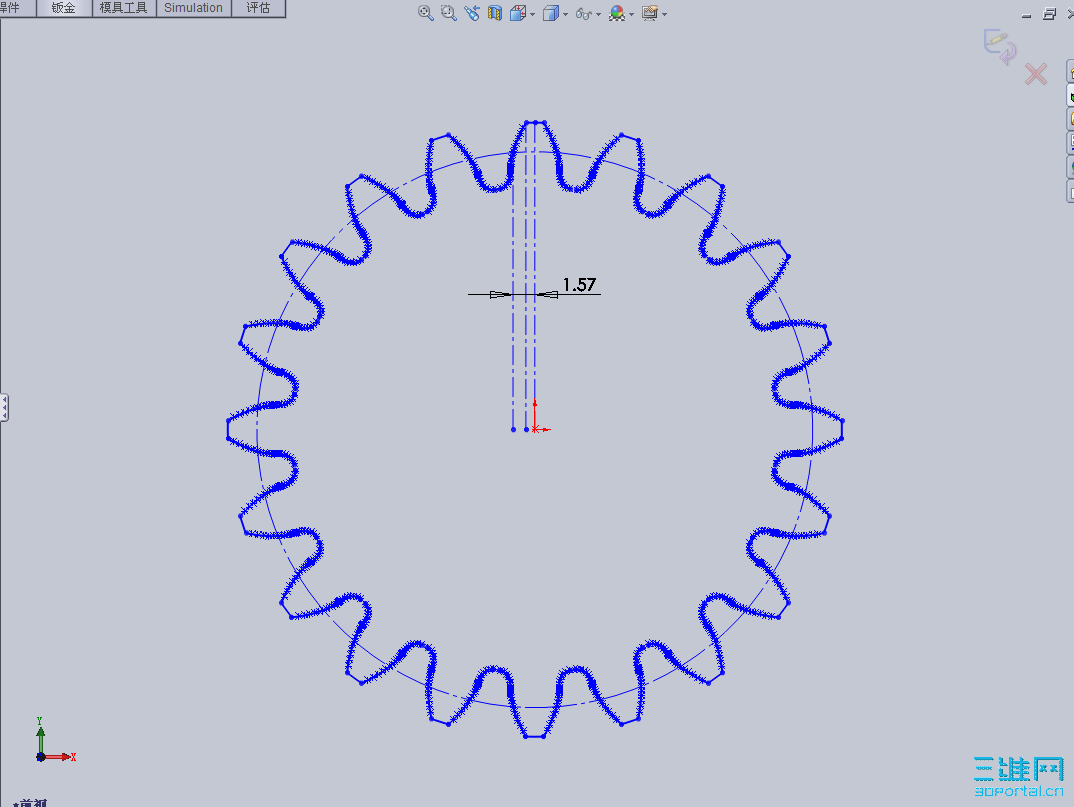

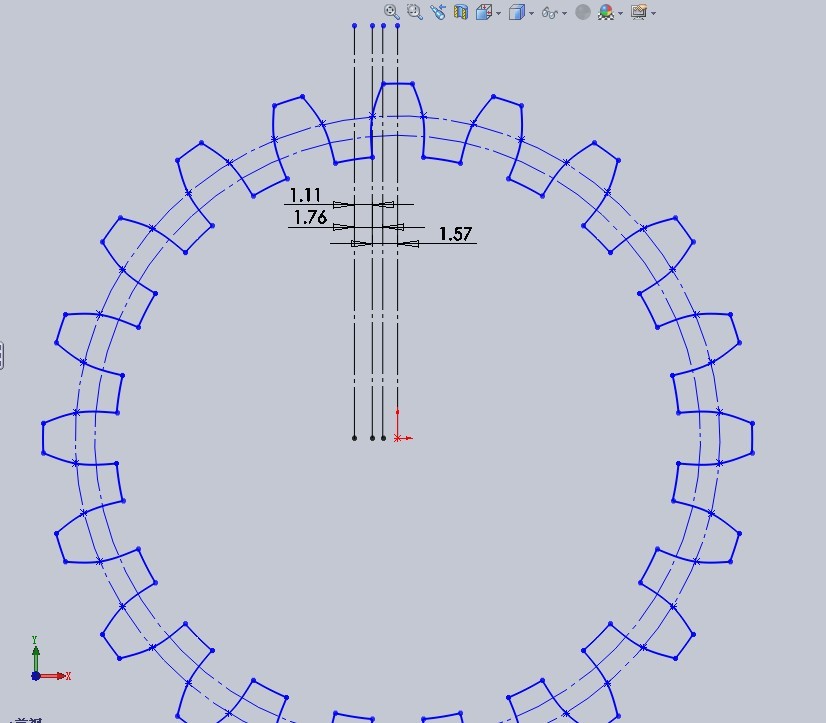

这里是一个 m=2 z=20 的齿轮草图我想请教下他这里的1.11 和 1.76 是根据什么得出来的那位能不吝赐教不胜感激在线等

ldy188 · 发表于 2009-10-15 15:42:06

说是徒手画的，其实也是有数据依据的，楼主可以看一些机械方面的书，上面有一些齿轮齿牙的画法，如模数齿数和分度圆的关系什么的，其实这个图中也可以使用等距离法进行做图，就看自己对齿轮的理解了。

erikgqp8645 · 发表于 2009-10-15 16:03:38

谢谢楼上的

英俊少年 · 发表于 2009-10-15 16:20:22

你可以用它的齿轮做配合，看看啮合的情况就知道了，就是一个大概意思罢了。

[ 本帖最后由英俊少年于 2009-10-15 17:38 编辑 ]

wuzhidao · 发表于 2009-10-15 17:09:27

我画齿轮一直使用toolbox的，以前老师教过徒手画法：大概是这样的，把圆按齿数等分，再在一个间距里取大约1/3的间距为一个圆的两点画圆，再剪切出圆弧。

erikgqp8645 · 发表于 2009-10-15 17:48:14

十分感谢各位

ftgww123 · 发表于 2009-10-15 18:06:41

近似画法。同意4楼意见，如果有特殊要求，还是用专用软件画齿轮好一些。

datafield · 发表于 2009-10-15 18:24:18

应该是严格按要求画，才可以进行运动模似吧？

祝良明 · 发表于 2009-10-15 19:04:48

solidworks有齿轮插件的嘛，也已直接下载一个，GearTrax，camtrax，不需要那么麻烦的

lystar · 发表于 2009-10-15 20:02:48

徒手画很复杂的，不如直接调用Toolbox来得快

木狼 · 发表于 2009-10-15 21:30:07

画齿轮是有标准的，齿形也有好多种，不过不好画。要齿形画不好，在模拟运行时会出现干涉现象。

15158173132 · 发表于 2009-10-16 08:55:22

我就没有去学什么徒手画什么齿轮，感觉没那个必要，SW很多插件都可以生成齿轮

mingdong8211 · 发表于 2010-4-1 21:01:30

学习一下，不过徒手画齿轮感觉太麻烦了，还是用插件比较快一点！

fansishang · 发表于 2010-4-19 11:10:05

画齿轮，用插件即可。

zbszzc · 发表于 2010-4-23 10:15:39

渐开线齿轮的齿形计算，在塑料齿轮模具中是很需要的，特别是精度高的。但是计算很复杂，因为需要考虑收缩系数。不过那是CAM的事。画齿轮还是用插件好。本人喜欢用CAXA画出草图再用SW画出零件。CAXA生成的齿轮齿形精度高，速度快操作方便。

sundavid · 发表于 2010-4-23 10:32:46

SW的插件不好么？
