求助3D草图高手。我实在想不出怎么画它!急人呀

recordtime · 发表于 2009-10-14 11:00:13

您需要登录才可以下载或查看，没有帐号？注册

x

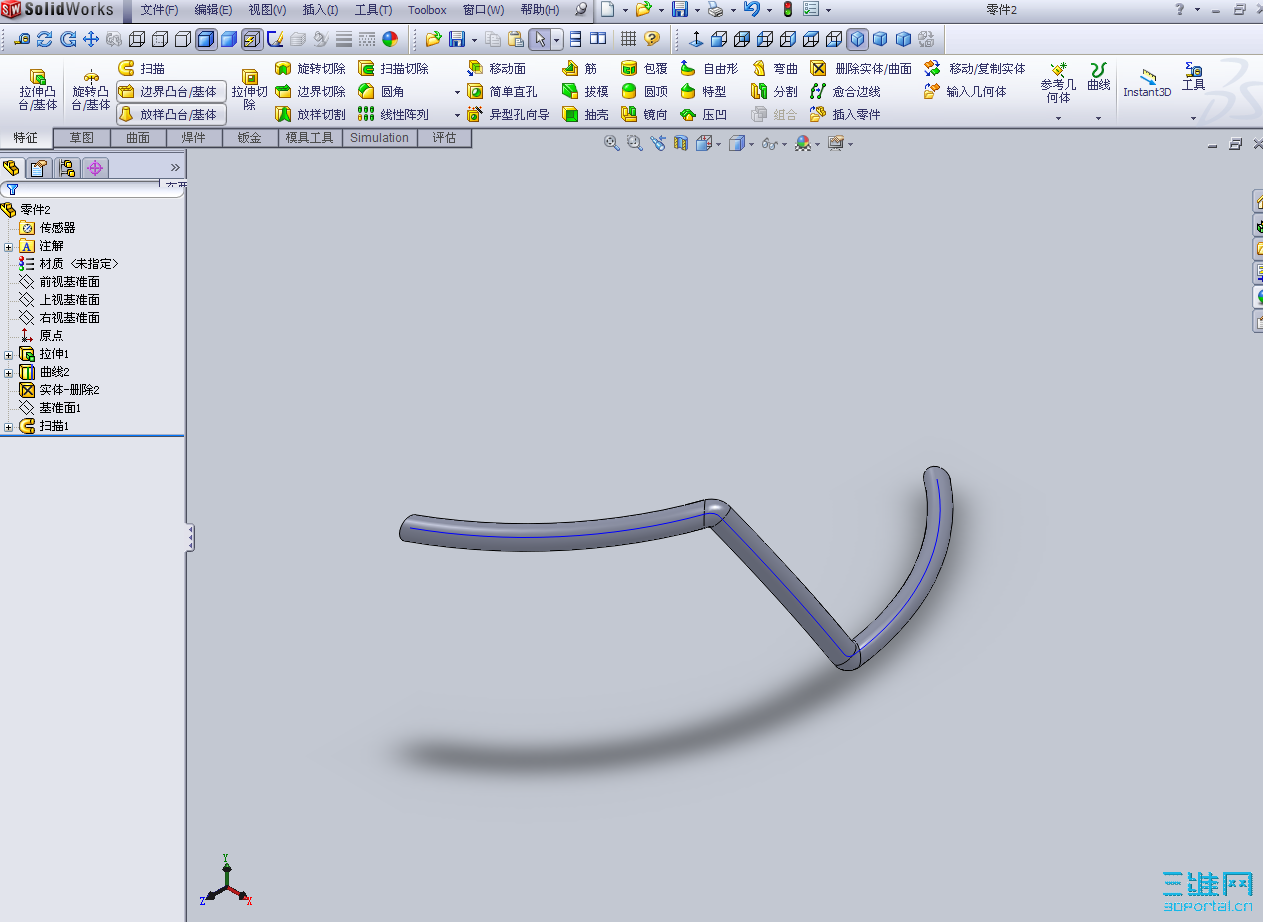

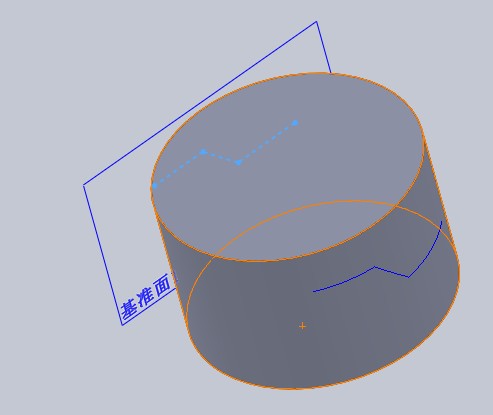

说明：因为要在3d草图上画一个扫描路径出来，其中一段线条如柱面上所示，图中我是以基准面上的草图投影到柱面上来表述我要出图的目的。请教这样形状的3D草图应该怎么样的画出来！谢谢

danilso · 发表于 2009-10-14 11:07:55

既然投影出來了就打開3D草圖編輯引用投影出來的線就好了.

英俊少年 · 发表于 2009-10-14 11:17:03

danilso大师真是及时出援手啊！

[ 本帖最后由英俊少年于 2009-10-14 11:22 编辑 ]

recordtime · 发表于 2009-10-14 11:18:34

非常感谢！

shimingqw · 发表于 2009-10-14 11:43:27

不太明白楼主的意思

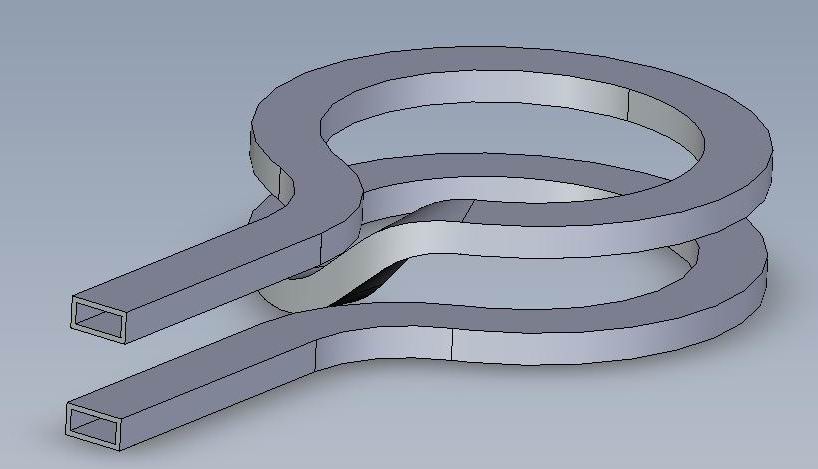

lystar · 发表于 2009-10-14 19:54:51

不知道楼主是不是要这样的效果

ouyangxianguo · 发表于 2009-10-14 21:13:55

哈哈，有点意思

talezlw · 发表于 2009-10-14 23:23:10

学习了赞！！！

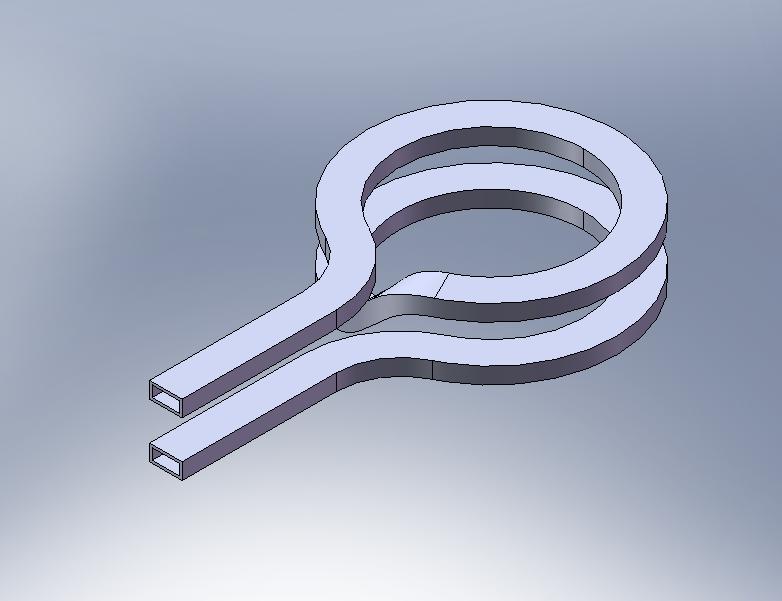

recordtime · 发表于 2009-10-15 08:17:27

哈哈。我的意思。6楼完美的表达了。希望给个源文件。谢谢哈

recordtime · 发表于 2009-10-15 08:19:11

其实我也是要画线圈用的。我要画出定子线图的连接线。呵呵。

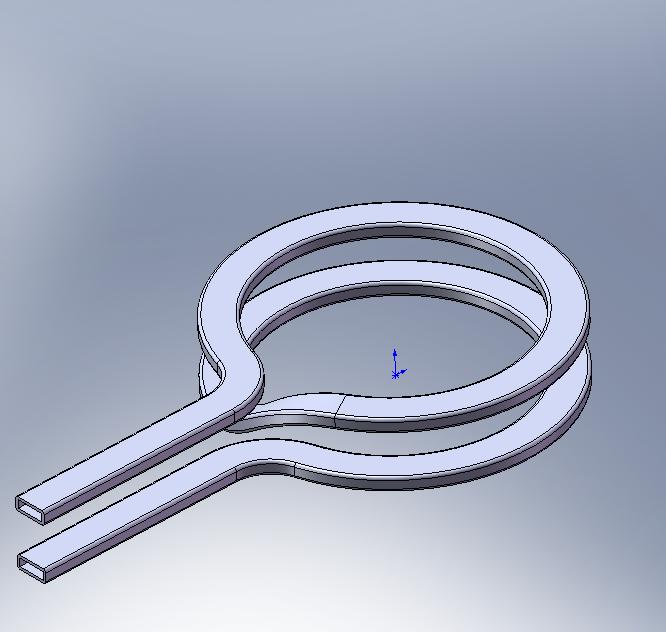

junjun1986 · 发表于 2009-10-15 11:31:41

我做的怎么外表面有一部分不是平面了。。。

junjun1986 · 发表于 2009-10-15 11:56:57

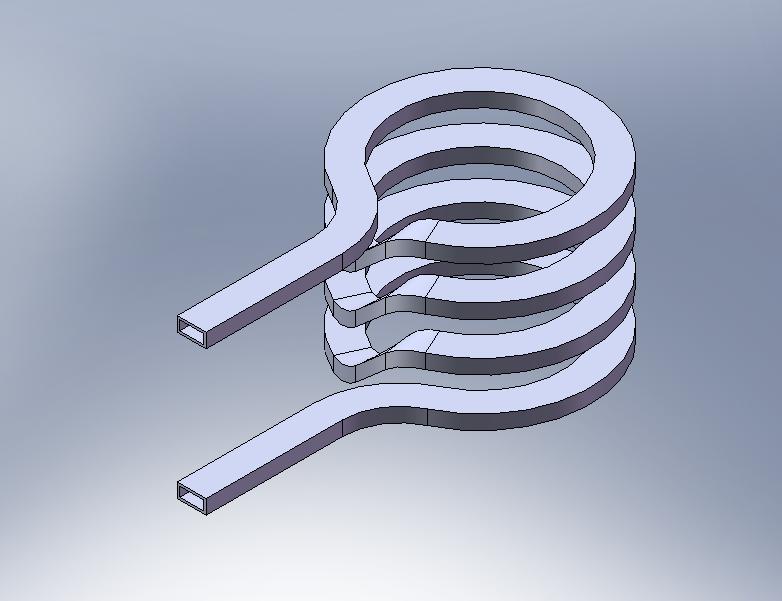

lystar · 发表于 2009-10-17 08:59:27

junjun1986朋友已经做出来了，我就不用再贴源文件了。
做这个图其实有好几个方法，junjun1986用的是扫描，我还有一个方法是弯曲，随附两个图就是两种方法作出的效果，有兴趣的朋友可以分别试一下。

shenxian007 · 发表于 2009-10-17 09:44:36

不是用包覆做的吗

lystar · 发表于 2009-10-17 11:02:08

包覆也能做出这样的外形来，只是包覆生成的截面有点变形，与实际效果有点不同。

aaabbbczxm · 发表于 2009-10-18 14:29:40

学习中，谢谢各位

:)

kunshanyu · 发表于 2009-10-18 14:46:42

怎么画的啊看不懂啊

DCP3ZK · 发表于 2009-10-18 17:59:17

我基本明白了，还得操练看看。

珍宝岛 · 发表于 2009-10-18 19:48:15

投影就好了简单快捷

你想呢 · 发表于 2009-10-24 20:14:18

请楼上发教程吧...实在没那个智商弄懂..
