可变截面扫描－铜端子

jybd88 · 发表于 2009-10-11 11:35:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

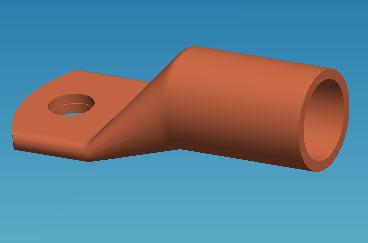

按照冰糖桔前辈画的铜端子照猫画虎，出不来“虎”的样子，不知那里出了问题，希望高手指点。

http://www.3dportal.cn/discuz/viewthread.php?tid=342259&highlight=%B6%CB%D7%D3

端子平面图纸与立体图纸（有问题）如附件。

[ 本帖最后由 jybd88 于 2009-10-11 19:58 编辑 ]

caihf · 发表于 2009-10-11 13:55:05

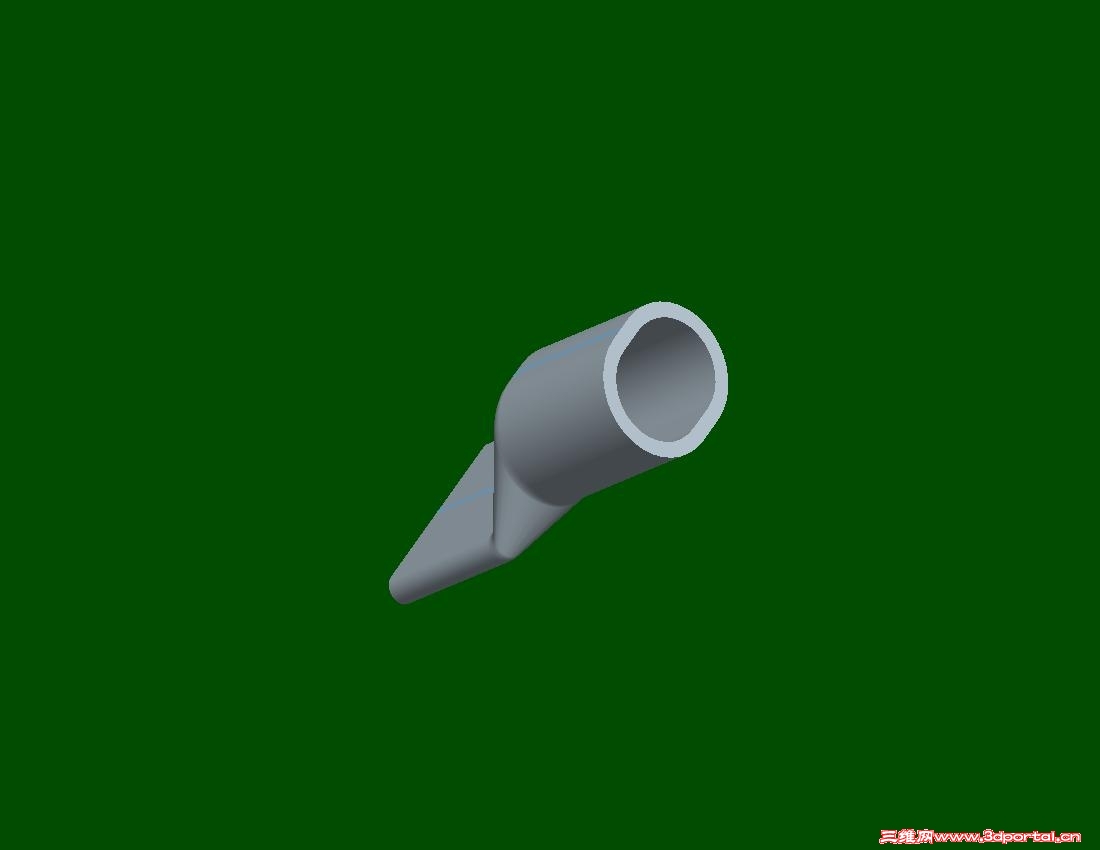

我也是扫描出来变成扁平的形状

wod861210 · 发表于 2009-10-11 17:45:39

我看中间那部分用边界画好点，线造好就可以了

shuyouai · 发表于 2009-10-11 19:04:01

这里有个教程http://www.3dportal.cn/discuz/viewthread.php?tid=492579

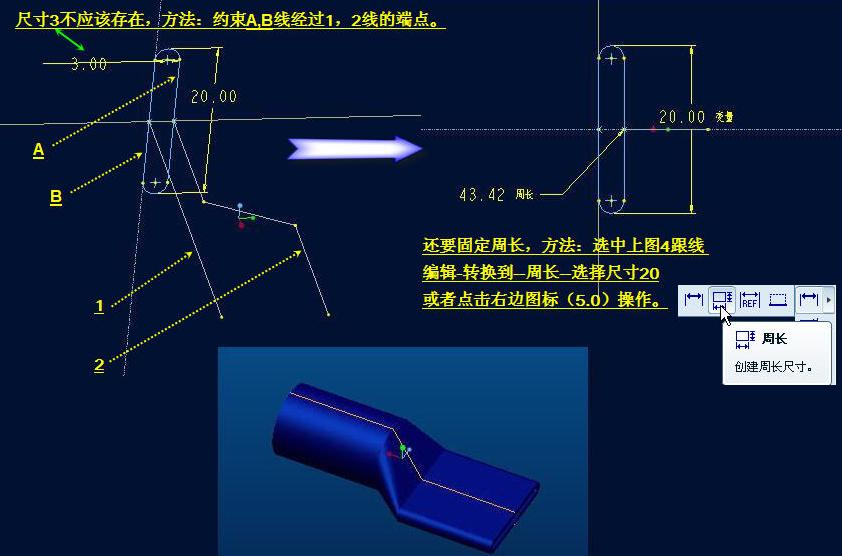

注意约束周长的应用

ganyiwei · 发表于 2009-10-11 19:08:19

。。。。。。。。。。。。。。。。。。“虎" 来了！！

jybd88 · 发表于 2009-10-11 20:12:28

谢谢大家，大家辛苦了，能够实现

[ 本帖最后由 jybd88 于 2009-10-11 20:19 编辑 ]

caihf · 发表于 2009-10-12 10:45:00

我研究了半天没搞定，还是看了教程才做出来的，

0035839 · 发表于 2010-10-18 21:40:36

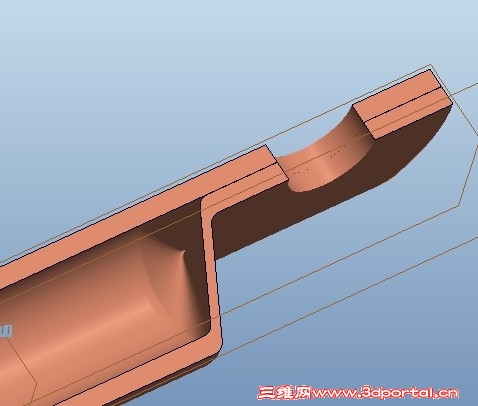

你们这样画也不对啊，中间的这个缝隙是怎么回事，实际的产品不可能中间有这么个缝隙吧，大家再好好研究研究吧。

stevenztg · 发表于 2010-10-19 10:46:16

楼上的错了.实际产品铜端子无论你怎么加工都会有缝隙的,只能加工到缝隙无限小而不会重合没缝隙的

恭喜发贝才88 · 发表于 2010-10-20 09:58:16

5# ganyiwei
我画出来的怎么是这个样子的啊

Q初行者Q · 发表于 2010-10-20 16:58:46

请问下各位截面的尺寸和轨迹之间的尺寸有什么要求么？就好比楼上的画出来的是椭圆的管头.保证他们之间什么关系能使端头是圆的

jessya · 发表于 2011-2-14 11:59:52

两条扫描线的最大距离和扫描截面的周长的大小影响最终形成的形状。
更改这两个参数试一下。你会得到椭圆和近似于圆形的。

ganyiwei · 发表于 2011-2-14 22:14:56

要使端面出来是圆的话就得保证两轨迹线在端点的距离就是直径尺寸。
