[求助] 请教创建工程图的问题

[复制链接]
发表于 2009-10-9 19:55:20 | 显示全部楼层 |阅读模式 来自: 中国江苏南通

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

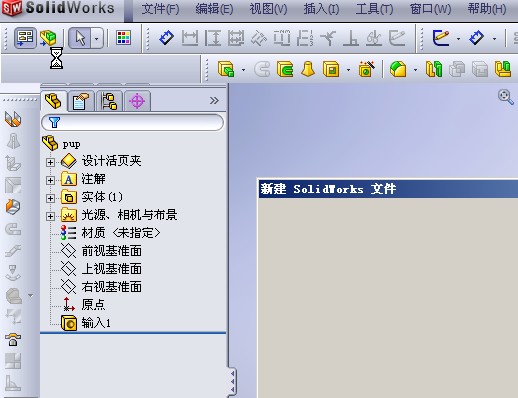

如图所示:0 U- Q3 P3 g9 a" w  ]0 j5 E4 }* M
    一是在从零件生成工程图时,可以直接在工具栏上点,SOLID2009建不了快捷方式;" y+ Q" o# Z' i5 G$ Y0 @5 n

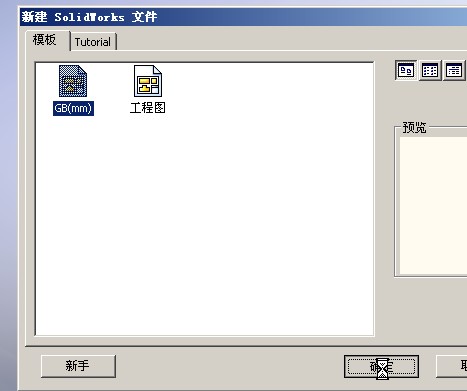

    二是从零件到工程图时,出现两个在一起这样的图标(我用的是2009,可能不一样),可我在09版中画是看不出什么区别的啊?我的意思是第二个截图中的两个图标有什么不一样?
发表于 2009-10-9 19:59:17 | 显示全部楼层 来自: 中国广东广州
第二张图中的GB(mm),应该是你自己建立的国标的工程图模板。
发表于 2009-10-9 20:17:12 | 显示全部楼层 来自: 中国广东深圳
是不是你自己在默认模板基础上搞了一个模板,啥都没改就另存为了?
头像被屏蔽
发表于 2009-10-10 09:31:09 | 显示全部楼层 来自: 中国辽宁营口
提示: 作者被禁止或删除 内容自动屏蔽
 楼主| 发表于 2009-10-10 12:08:10 | 显示全部楼层 来自: 中国江苏南通

研究中

谢谢各位大师朋友的回复,现在研究中!
