非圆柱（锥）面的曲线缠绕

WHC44 · 发表于 2009-10-9 15:24:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

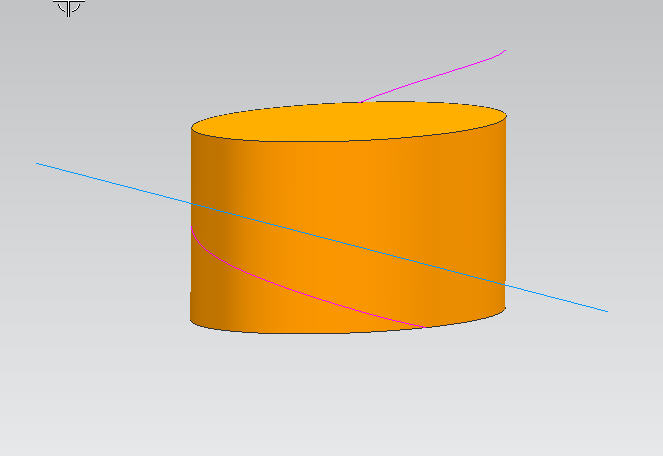

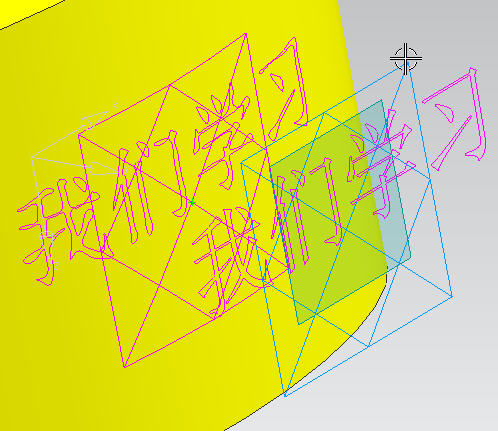

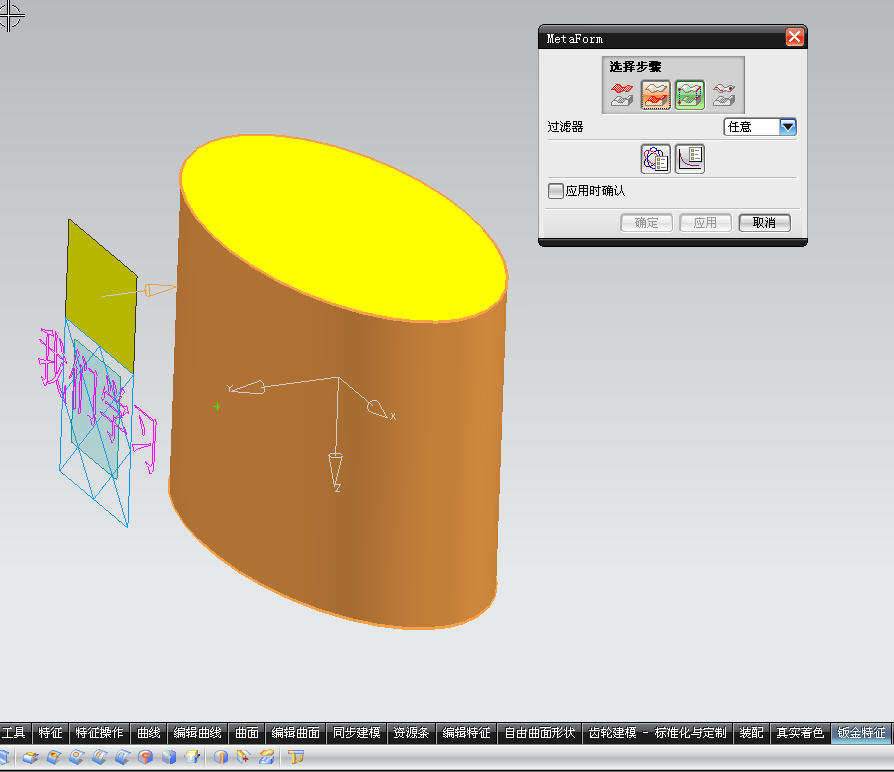

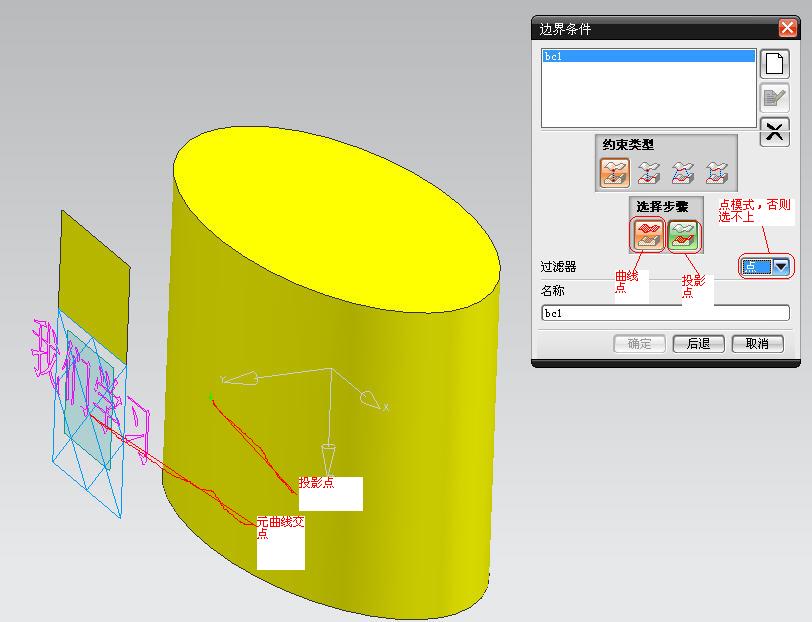

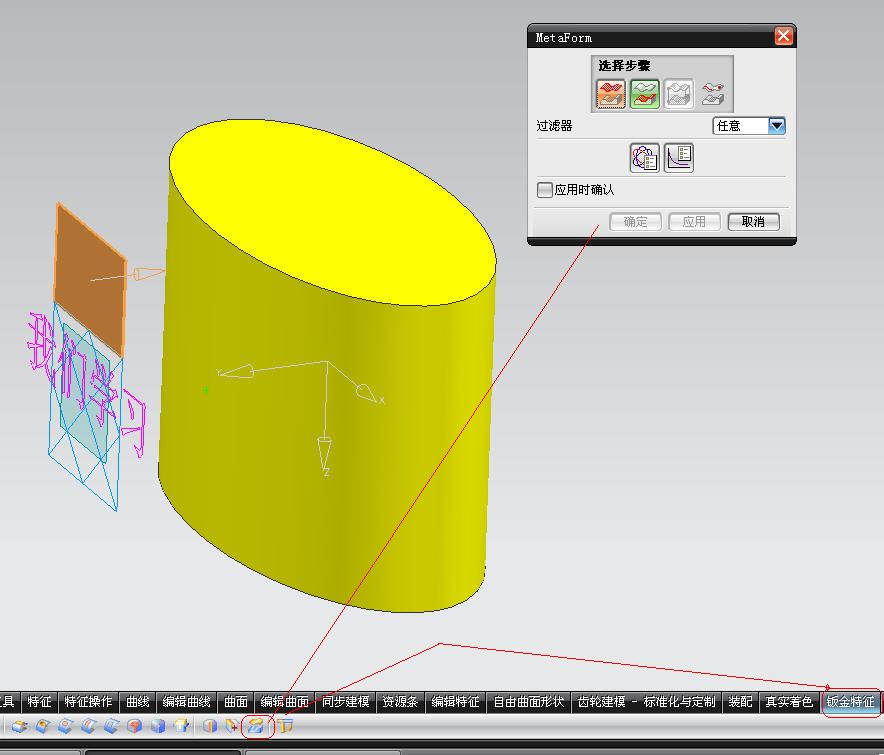

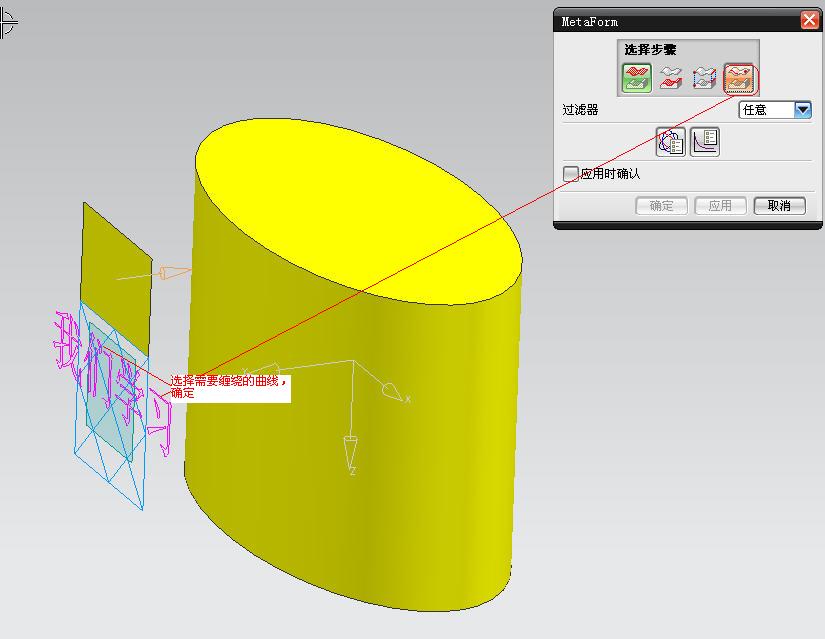

很多时候，想把曲线（图案）缠绕到曲面上，但曲面又是非圆柱面是就比较麻烦了。这时候用建模模模式下的METAFORM命令，可以达到意想不到的效果；操作步骤：1、准备工作，要先做出须缠绕曲线及所在平面（平面要用片体，而不是基准面），同时还要准备好要缠绕的曲面。2、调出metaform对话框，首先选择包含原曲线的平面（黄色的小平面）；图1 3、再选择要缠绕的曲面，这里是椭圆面，图2；4、选择对齐方式，方式很多，这里用点（事先做好的，包括原曲线上的和投影到椭圆柱上的），先选择原曲线上的点，再选择柱面的投影点，注意切换图标，选好后确定，图3；5、最后回到metaform对话框第四个选项，转换几何体，选需要缠绕的曲线或图案，确定。图4.

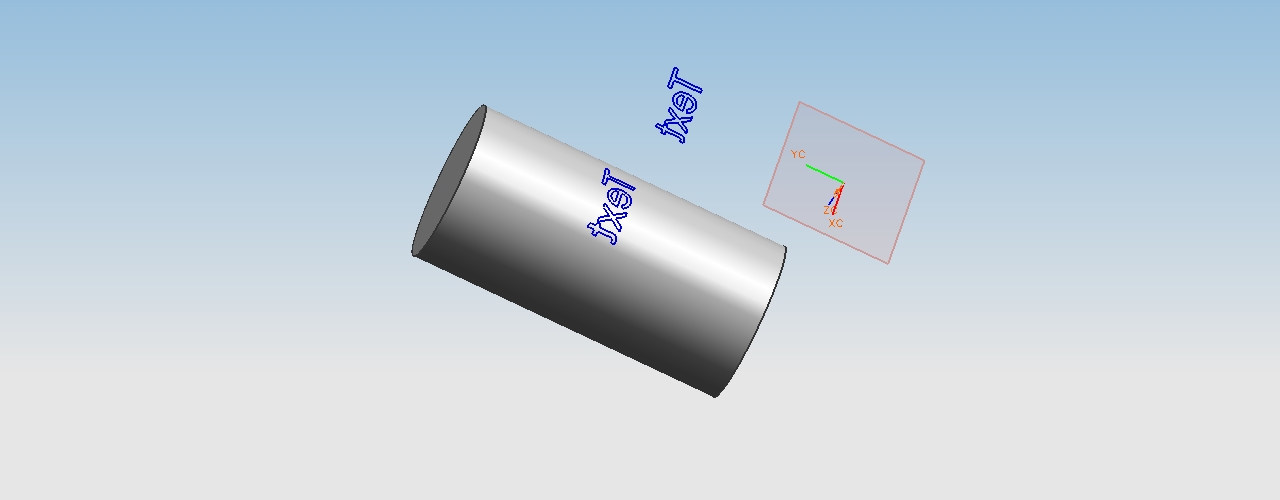

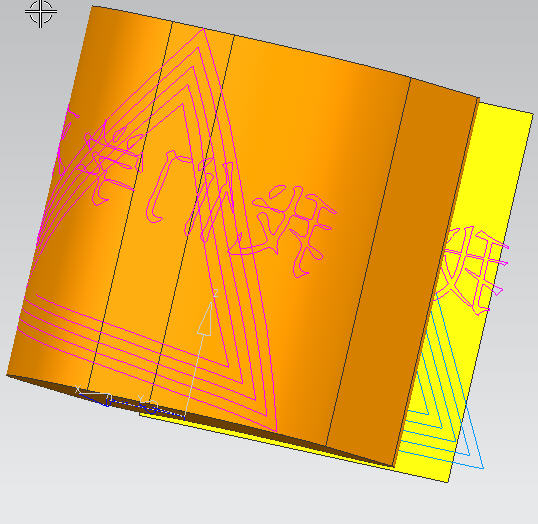

图5--7是不同曲面缠绕的效果。
