现在教大家powermill仿真模拟机器的制作及编程定义！

powermill仿真模拟机器的制作及编程定义(含高清晰)视频教程

首先先找到powermill的根目录，找到模拟机器的文件夹，把它复制到桌面。
复制到桌面后先打开她，看一看里面有哪些文件！先对她研究一下。
打开后点击“工具”-“文件夹选项”-“查看”-去掉-“隐藏已知文件类型的扩展名”前面的勾-
“应用”-“确定”
我们先看看机器目录里的文件类型及格式！
.txt是说明文本
.mac是机器启动的宏文件
.mtd是仿真机器设置和选择启动文件
.pmlth是PowerMILL tool文件
.xsd是仿真机器设置定义文件
.dmt是仿真机器的三角形文件（三维文件）
了解了所有的文件类型及格式现在就开始动手吧！
先运行solidwork2008软件先最小化窗口，大家看到我的桌面上有个{三维文件}的文件夹了吗？
我为了节省时间我预先制作了机器的三维文件
大家看到了吧！
我们先用solidwork2008软件打开她
这个是桌子也就是仰角轴A轴，她的坐标原点在两边圆柱轴线与中间平面的交线上
这点很重要！
现在打开的是旋转轴桌子C轴，她的坐标原点在顶面圆心上
这点也很重要哦！
下面就开始讲用solidwork2008软件来转换文件的格式，solidwork2008软件不能直接转换
.dmt是仿真机器的三角形文件（三维文件）
我们先转换成.STL格式再用powermill来转换成.dmt格式
我今天只讲做工作台，不讲做主轴头
保存好.STL格式文件后我们再打开powermill来转换刚才的.STL格式文件，转换成.dmt格式文件
有没有看到她的原点坐标系不再我们想要的中间，我们要把它移到中间我们想要的位置来！
现在要动用我的外挂了，看清楚啊！
看到了吗？这一点就是我想要的坐标系原点，次原点与选择轴的中心线重合！要的就是这个效果！
下面就是转换格式了！
A轴转换好了现在开始转换C轴了！步骤与A轴相同！
机器模型搞好了，
下一步开始研究.mtd是仿真机器设置和选择启动文件
我们先来了解我们要做的是AC轴是旋转轴A轴绕X轴旋转，C轴绕Z轴旋转，我们做的是桌子与桌子的机器
我们先复制table-table.mtd改名为“五轴AC轴.mtd”然后打开她

  <table_attach_point PART="table" X="0" Y="0" Z="0" /> 这句意思是桌子与桌子的机械原点
  <head_attach_point PART="head" X="0" Y="0" Z="600" I="0" J="0" K="1" />
这句意思是桌子与主轴头的机械原点
<axis>
   <control_info ADDRESS="X" />
   <simple_linear I="1" J="0" K="0" />
</axis>
<machine_part>
   <axis>
      <control_info ADDRESS="Y" />
      <simple_linear I="0" J="1" K="0" />
   </axis>
   <machine_part>
      <axis>
      <control_info ADDRESS="Z" VALUE="600" />
      <simple_linear I="0" J="0" K="1" />
      </axis>
这几句意思是XYZ轴的定义
<model_list>
      <dmt_file>
         <path FILE="machine_parts/column_a.dmt" />
         <rgb R="200" G="200" B="200" />
      </dmt_file>
      <dmt_file>
         <path FILE="machine_parts/column_b.dmt" />
         <rgb R="255" G="255" B="255" />
      </dmt_file>
"machine_parts/代表三维文件目录，column_a.dmt" />代表目录里的文件
<rgb R="200" G="200" B="200" />意思是模型的颜色R是红G是黄B是蓝，"200"意思是颜色的比率

      <machine_part NAME="head" />  机器零件的名称=头
   </machine_part>
</machine_part>
  </machine_part>

 这桌子
  <machine_part>  机器零件

<axis>  定义轴
   <control_info ADDRESS="A" MIN="-120" MAX="20" />  定义A轴和轴的界限
   <simple_rotary X="0" Y="0" Z="150" I="-1" J="0" K="0" />  定义A轴和轴的位置及矢量
</axis>
<model_list>
   <dmt_file>
      <path FILE="machine_parts/table_2.dmt" />    定义A轴的三维模型
      <rgb R="255" G="255" B="255" />             定义A轴的三维模型的颜色
   </dmt_file>
</model_list>
<machine_part>
   <axis>
      <control_info ADDRESS="B" />    定义B轴
      <simple_rotary X="0" Y="0" Z="0" I="0" J="0" K="1" /> 定义B轴和轴的位置及矢量
   </axis>
   <model_list>
      <dmt_file>
      <path FILE="machine_parts/table_1.dmt" /> 定义A轴的三维模型
      <rgb R="200" G="200" B="200" />          定义A轴的三维模型的颜色
      </dmt_file>
   </model_list>
   <machine_part NAME="table"/>             机器零件的名称=桌子（工作台）
</machine_part>
  </machine_part>

英文翻译了一下，让我们大概了解了一下，
下面我们开始修改她，达到我们想要的效果！

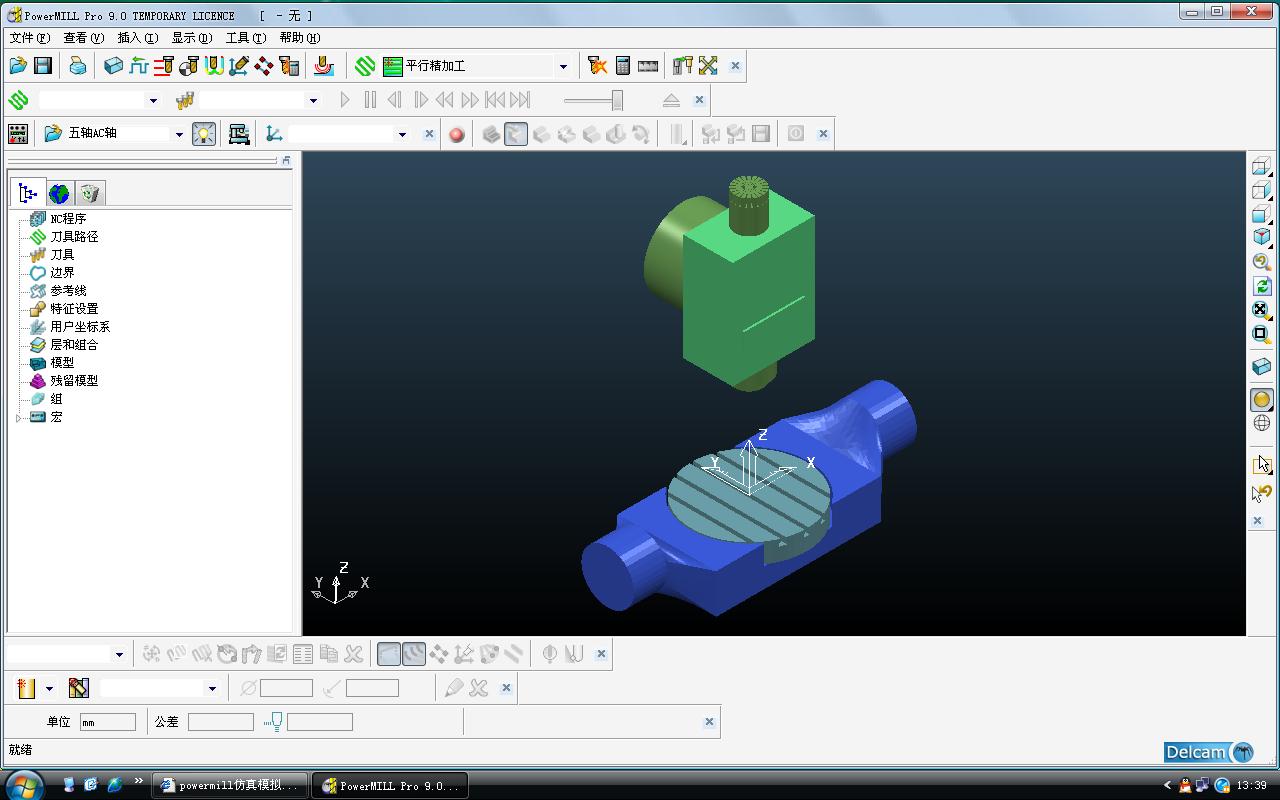

轴改好了，现在先打开看看效果吧！欣赏一下！
哦，忘了把它放进原有目录！先把我们做好的A.dmt和C.dmt文件放入MachineData\machine_parts
文件夹里！

是不是有了？
颜色不太好看我们修改一下！要关闭powermill再重新打开powermill让她把颜色重新加载进去！
再看一看我们做的效果不错吧！
让我们仿真一个程序试一试，再说吧！
我的零件是300×100的，看来机器有点小，看我怎么把它变大吧！睁大眼睛，仔细看清楚了！
再看是不是不一样了，放大了2倍好多了！先给大家仿真几个程序看一看！
忘了告诉大家喔借用了原有的主轴头！

看一看撞到了，她还会报警呢！
好了，今天就学到这吧，看一看钟23：10分了我该休息了
也希望这个教程对大家有用！！！
QQ：507013722
E-MILL：wang_zibo@126.com
王自波
浙江宁波
2009.09.26
