大圆柱小圆柱成45°角，各自绕轴线旋转，如何去掉交集部分

CSD3111 · 发表于 2009-9-23 12:45:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

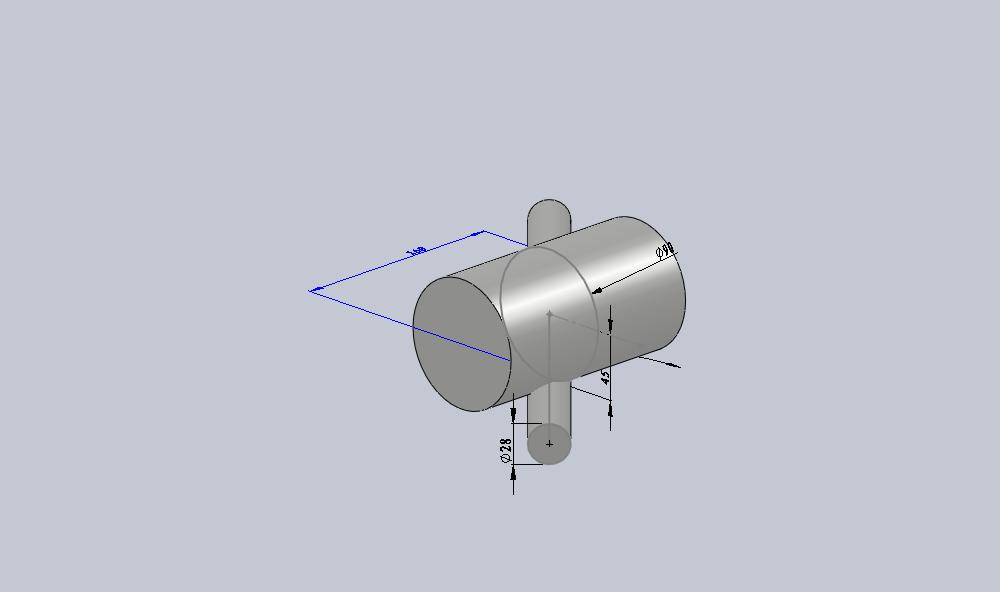

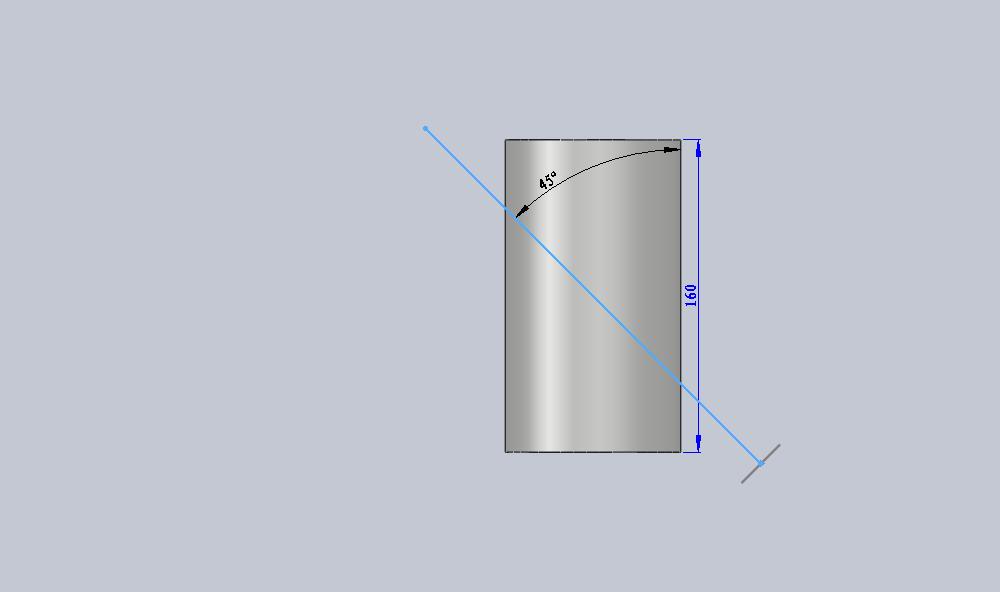

如图所示：小圆柱就象旋转的铣刀，大圆柱就象旋转的工件，如何铣出来呢？

[ 本帖最后由 CSD3111 于 2009-9-23 15:40 编辑 ]

w_hs1 · 发表于 2009-9-23 12:56:42

当作为小圆柱时，不用生成实体的特征，而用切除特征就可。

CSD3111 · 发表于 2009-9-23 13:03:37

原帖由 w_hs1 于 2009-9-23 12:56 发表 http://3dportal.cn/discuz/images/common/back.gif
# ?% m4 r( }" g. s0 ?( P, @* {当作为小圆柱时，不用生成实体的特征，而用切除特征就可。

谢谢不老叔，是没有必要生成实体特征，只是为了容易表达！
用切除特征只能切除一处，不能旋转切除？我的目的是切除一圈。
就好像铣刀铣工件，铣刀（小圆柱）不会被切除，工件（大圆柱）被切除一圈！

[ 本帖最后由 CSD3111 于 2009-9-23 13:06 编辑 ]

wwwzzzvvv · 发表于 2009-9-23 13:35:49

做个螺旋线，用扫描切除。

xuxinzhi2006 · 发表于 2009-9-23 14:10:41

下一个我也旋推模拟一下，看看做出来是啥样的零件？

CSD3111 · 发表于 2009-9-23 14:46:44

原帖由 wwwzzzvvv 于 2009-9-23 13:35 发表 http://3dportal.cn/discuz/images/common/back.gif
1 V8 y d U( Y4 M6 H, i做个螺旋线，用扫描切除。

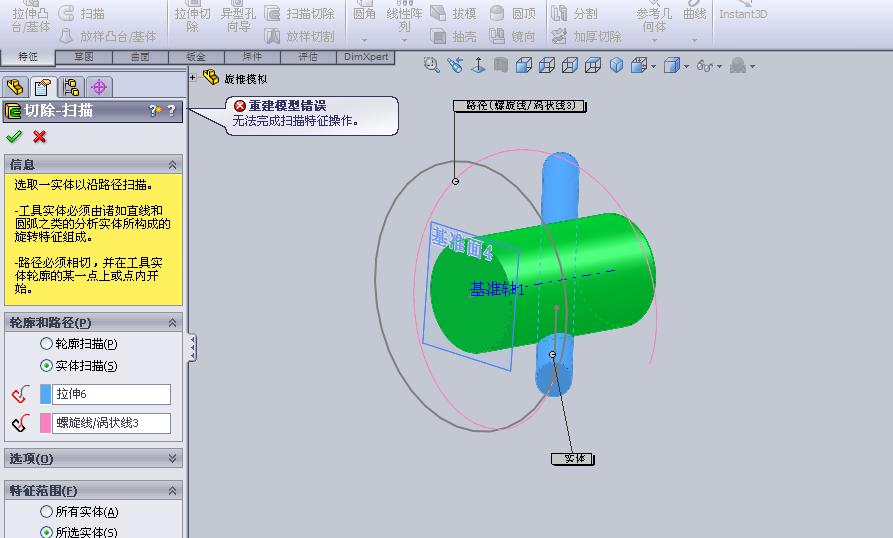

思路蛮好，但是螺旋线与工具实体不垂直，扫描切除不成功。

CSD3111 · 发表于 2009-9-23 14:50:02

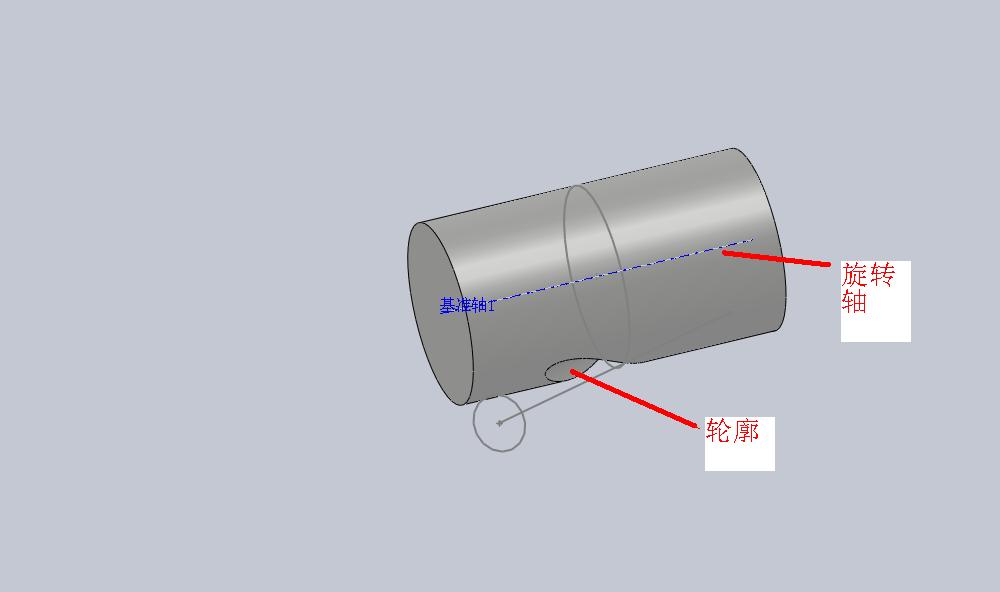

实际如果用旋转切除的话，简单点表述就是这样的：

[ 本帖最后由 CSD3111 于 2009-9-23 14:56 编辑 ]

w_hs1 · 发表于 2009-9-23 14:53:54

原来你要的是这个，这是一个双曲面的等距曲面

y6618417 · 发表于 2009-9-23 14:58:06

LZ看看这是不是你要的结果

CSD3111 · 发表于 2009-9-23 14:59:24

原帖由 w_hs1 于 2009-9-23 14:53 发表 http://3dportal.cn/discuz/images/common/back.gif
: u- p/ N* ?1 B3 Q" F0 w原来你要的是这个，这是一个双曲面的等距曲面

不老叔关注了，就能够解决！！！
双曲面的等距曲面是什么意思，怎么做啊！
请不老叔赐教！

CSD3111 · 发表于 2009-9-23 15:03:06

原帖由 y6618417 于 2009-9-23 14:58 发表 http://3dportal.cn/discuz/images/common/back.gif, _( v2 ]* o* _# d2 f& G- p* ^
LZ看看这是不是你要的结果

你的是不是小圆柱绕大圆柱转动。
我的意思是：绕各自的轴线转动

danilso · 发表于 2009-9-23 15:03:37

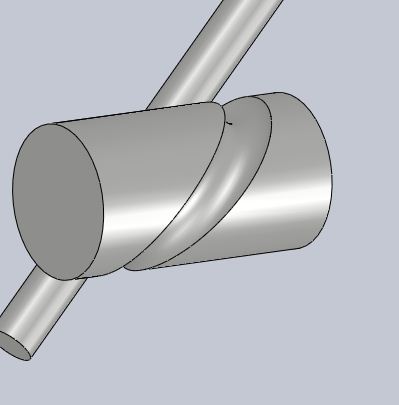

大概是這樣

CSD3111 · 发表于 2009-9-23 15:06:28

原帖由 danilso 于 2009-9-23 15:03 发表 http://3dportal.cn/discuz/images/common/back.gif, K8 U6 \6 c1 h( K) p
大概是這樣/ S8 I3 W* M0 }. A
1443226

厉害，要的就是这样！我左扫右扫没有扫出来，不知道哪里有问题！

w_hs1 · 发表于 2009-9-23 15:15:55

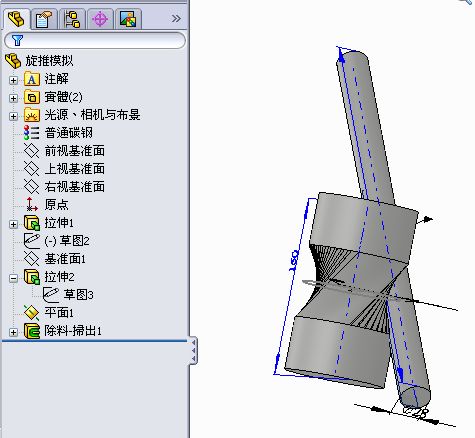

如果你是SW2009的话可以用实体扫描切除，见danilso的回复。

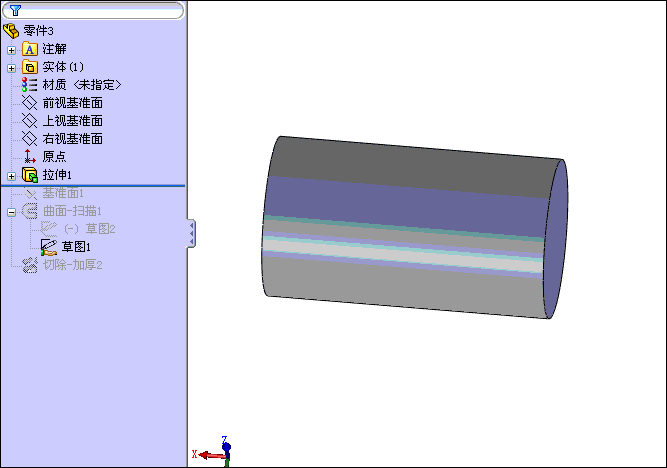

如果你是SW2008以下的版本，可以用作一个双曲面加厚切除。见下图。


CSD3111 · 发表于 2009-9-23 15:20:50

原帖由 w_hs1 于 2009-9-23 15:15 发表 http://3dportal.cn/discuz/images/common/back.gif
# R5 q# c- l' n如果你是SW2009的话可以用实体扫描切除，见danilso的回复。. c. [( M9 C+ H! C3 }6 ^
如果你是SW2008以下的版本，可以用作一个双曲面加厚切除。见下图。; S# ^- S* d5 ]! c4 F

: K/ v* E/ r3 e" d7 a, }, {
+ L5 p( |( q3 \: J2 Y4 n2 E: m1443234

每次得到不老叔的帮助，都让我震撼，谢谢！

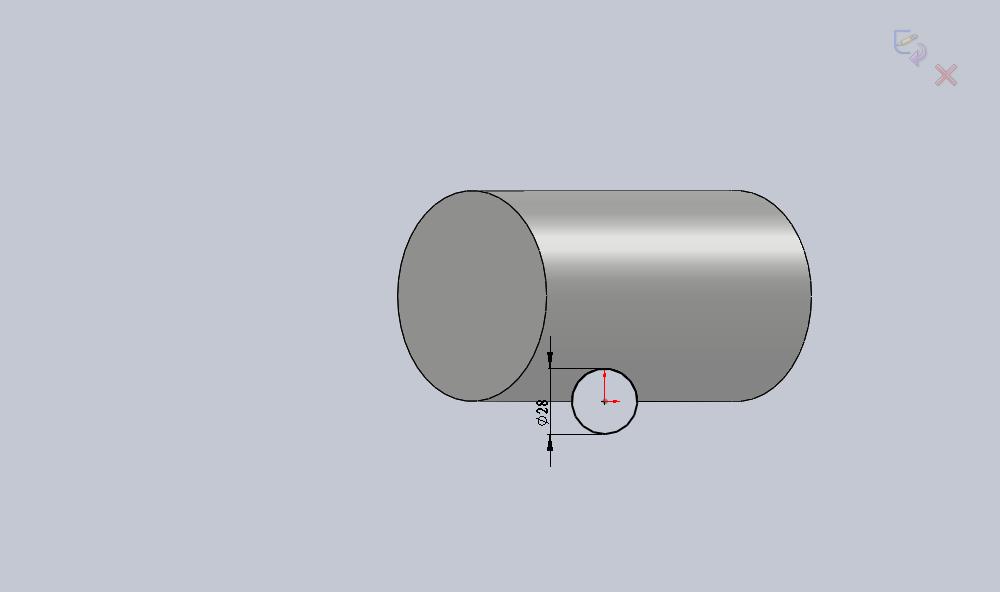

对不起，我还是不懂：曲面扫描里面的两个草图是什么？

[ 本帖最后由 CSD3111 于 2009-9-23 15:22 编辑 ]

81130549 · 发表于 2009-9-23 15:25:05

用的是不是实体扫描切除?

w_hs1 · 发表于 2009-9-23 15:31:31

不好意思，刚才忘了上模型。

CSD3111 · 发表于 2009-9-23 15:32:33

原帖由 w_hs1 于 2009-9-23 15:31 发表 http://3dportal.cn/discuz/images/common/back.gif
6 F- @* O A0 v; ^0 i. A( s不好意思，刚才忘了上模型。

感激之情无以言表！！！

junjun1986 · 发表于 2009-9-23 16:03:44

跟不老叔又学会了一招。。。

y6618417 · 发表于 2009-9-23 16:52:30

再次拓展视野

xp4525244 · 发表于 2009-9-24 09:14:08

思路好啊！！！不老叔就是gao

pingalan · 发表于 2009-9-24 09:18:48

呵呵，来了总是有收获

xp4525244 · 发表于 2009-9-24 09:29:39

另外问下不老叔您的文件里面扫描特征中的第2个草图的图标是什么意思？
怎么不让上传图片？？？？？？

[ 本帖最后由 xp4525244 于 2009-9-24 09:31 编辑 ]
