请问C17200是什么材料啊。。有什么性能优点啊？

leo819

请问C17200是什么材料啊。。有什么性能优点啊？

svw0936

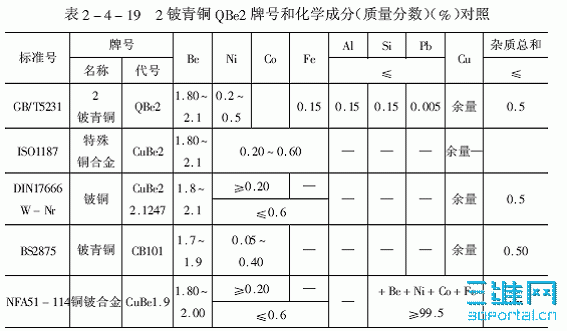

美国的铍青铜牌号，箱当于中国的QBe2。
其性能指标可以查ASTM B570-2006 Standard Specification for Copper-Beryllium Alloy (UNS No. C17000 and C17200) Forgings and Extrusions
: H" w% z! k9 y1 ^! Qhttp://www.3dportal.cn/discuz/viewthread.php?tid=271317&highlight=ASTM%2BB%2B570
, `1 I% O! s+ l, S) A. m; [
[ 本帖最后由 svw0936 于 2009-9-22 21:26 编辑 ]

asdolmlm

C17200高铍铜合金产品经熔炼、浇铸、热轧、冷轧及特殊热处理工艺加工，具有高强度、高弹性，无磁性等特点，可称谓有色金属弹性之王，因而广泛适用于航天、航空、制造电子元件，电器零件控制轴承、磁敏元件外壳与电阻焊接设备零、部件等。尤其中用于弹性接插件、温控器构件上有着更大的优势，在高科技时代的今天，它的用途将会更加广泛
# A- e5 i- m5 u( f. g
% x- K8 |" l3 y% P9 ]8 y主要化学成分（%） （仅供参考）
0 G6 x3 O# Q) z1 p1 Q" [5 d

Be铍	Co钴	Ni镍	Cu铜	杂质总和
1.8-2.1	0-0.20	0-0.25	0-0.25	≤0.6

物理性能

密度 : G4 B: ?& ^4 B( t% U8 n0 dg/cm at 20℃ 热膨胀系数 ! G( N& Y4 @2 W3 k- U* n% a* ^CTE/0℃at 20-300℃ 比热 ( ?- V$ H* ?3 @6 P4 T7 LCal/g·0℃ 导电率 %IACS 线弹性模量 8 U4 }% w# i3 a9 O& o- pLME Mpa 线弹性模量 TME Mpa 导热率 9 w" T$ @9 F6 RCal/cm·see·0℃ 8.26 1.78×10-5 0.1 22 130 500 0.2-0.31

' B+ i- x! }: X1 Y! H" k机械性能

状态 机械性能 杯突(深度MM) 时效热处理 抗拉强度Ob≥Mpa 延伸率8≥(%) 维氏硬度HV 厚度 0.16-0.25 厚度 0.15-0.10 软 392-588 30 ≤110 ≥7 ≥6 硬 637 2.5 ≥300 ≥3 ≥2.5 软时效 1127 2.0 ≥420 — — ≥320℃×24小时

3 t4 d- e9 o# U6 K, N6 V[ 本帖最后由 asdolmlm 于 2009-9-22 22:50 编辑 ]

do0811

以連接器設計來說，在需要高彈性與高導電度時之唯一選擇，惟Be有毒，環保因素使其使用量逐年減少。

wwjxgz

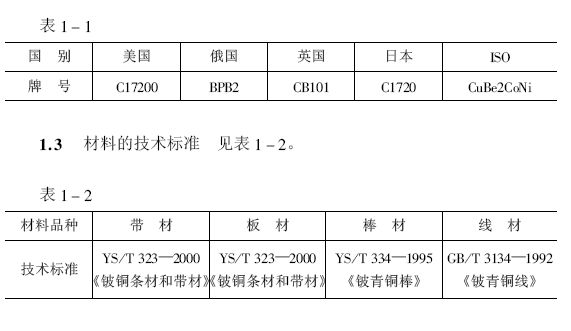

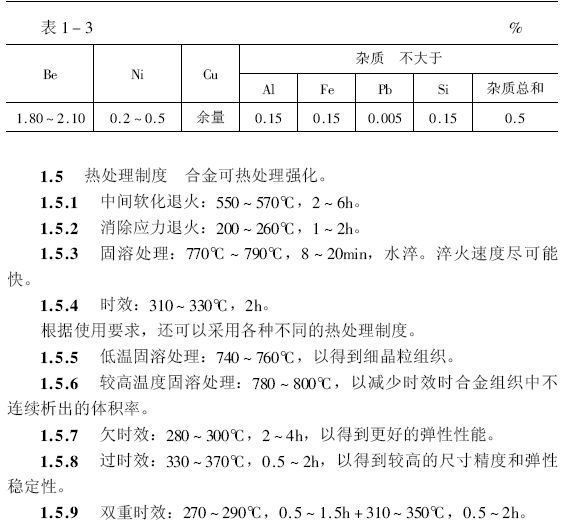

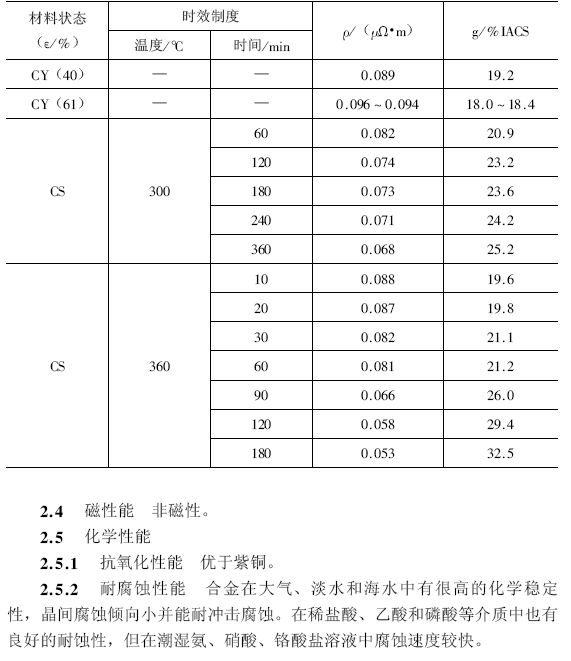

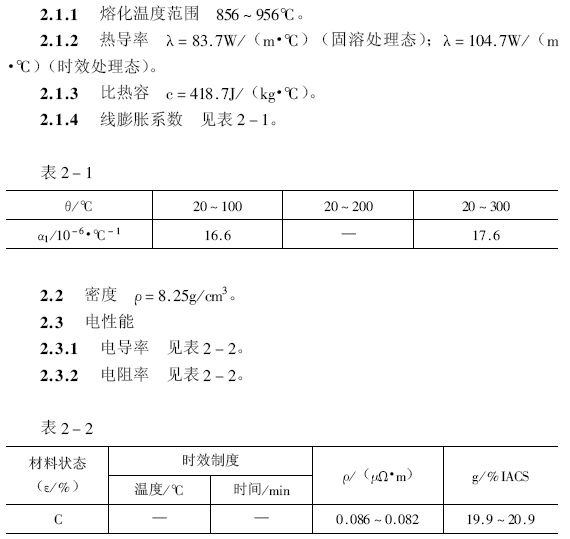

QBe2含有少量铍及镍的三元合金。合金经淬火———冷加工成型———时效处理之后，具有高的强度、硬度、弹性极限，并且弹性滞后小，弹性稳定性好，耐疲劳，耐蚀，耐磨，耐寒，无磁性，高导电、导热性，受冲击时不产生火花等特性，是工业中具有良好综合性能的重要材料，是高弹性和高强度的结构材料、功能材料，广泛应用于电器、电子仪器、仪表的弹性敏感元件的制造。
( _! K3 g1 h! U$ s! w
. B* \9 C2 N: a3 ]% I[ 本帖最后由 qhdhcs 于 2009-9-24 13:18 编辑 ]

leo819

谢谢大家的帮助哦。。。这里人真热情 呵呵

tencents

美国标准的一种铜合金，其成分、性能在美标中能查到。
