怎样设置对称的尺寸标注

wyi

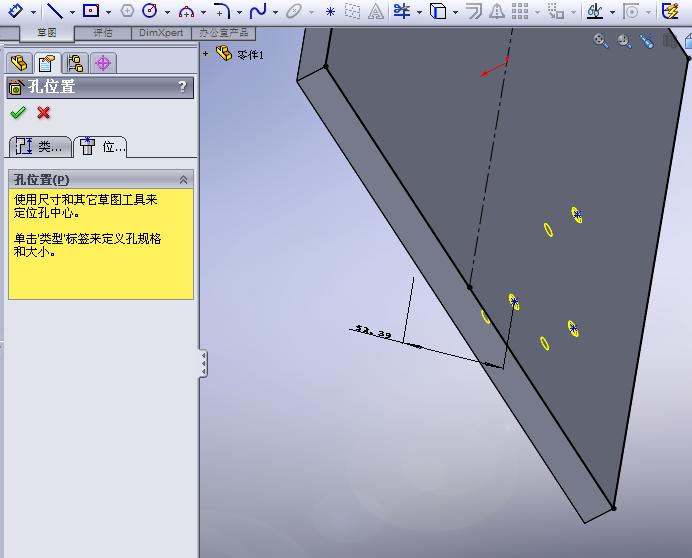

在用异型孔向导插入孔,标注对称尺寸时总是出现如图的怪现象,不知哪里设置有问题,在草图下标注没问题,请各位老师指导,先谢谢了.

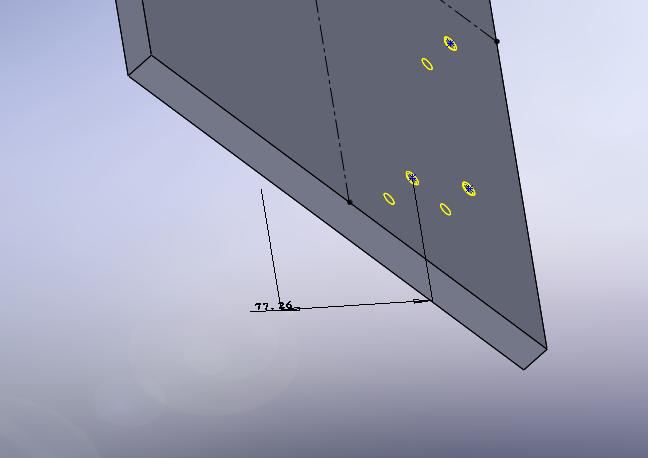

8 u# c2 k& J( f% y. t: d# K- z- ]" s只要确认尺寸就跑成下图样式:

只要确认尺寸线就跑了

* O+ J* L3 t$ M8 W: K
4 ]. I+ Z8 c+ Z" l; [! Z8 [

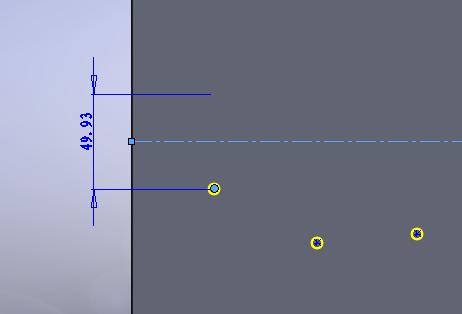

4 R6 d2 o8 P6 \+ Z) M" s5 j确认前显示是正常的,如下图
4 _7 D. j8 V+ \
% }$ D# {% o2 x# T: ^" ], A/ M

不确认时显示很正常的

3 x7 u4 f; W6 g1 }4 P
. Z0 @5 m: Q4 V( t- G- @[ 本帖最后由 wyi 于 2009-9-18 11:06 编辑 ]

w_hs1

可能楼主是先插入异型孔特征，所以系统自动将位置草图建立在3d草图上。像楼主这种全部在一个平面上的孔，一般是先点选平面，再插入异型孔特征，这样系统自动将位置草图建立在你预选的平面上，当然是平面草图。

lishuguang1

同意3楼的观点，不过先点平面，异型孔会首选此点为第一孔位置，如果不合适，将来可以删除。或者将将加工面正视后再标注尺寸！

CSD3111

是的，3D与平面的区别，不老叔已经说得很清楚了

wyi

感谢楼上几位老师的指点,按照3,4楼老师的方法,问题已解决,再次谢谢.
