如图所示的空间连续直线在SE草图中如何实现

88294009 · 发表于 2009-9-16 11:34:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

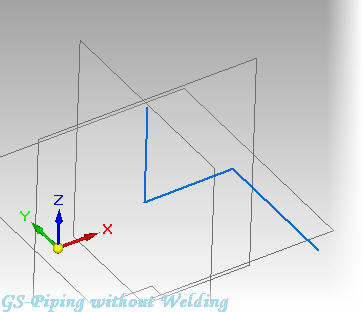

在XZ平面有一条折线，连接着XY平面的一条线，这样的草图如何划？

[ 本帖最后由 msyanzi 于 2009-9-24 01:53 编辑 ]

huangjiuy · 发表于 2009-9-16 13:13:08

先在XZ面内画草图，然后在XY面内画就可以了。

[ 本帖最后由 huangjiuy 于 2009-9-16 13:14 编辑 ]

88294009 · 发表于 2009-9-17 07:44:05

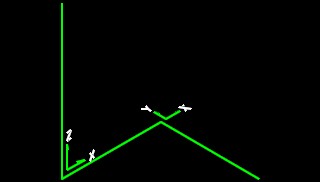

我在XZ上画了两折角线，又在XY上画了一条与Z轴垂直的线，但我无法对这条线进行约束操作，先前在XZ上画的线不能被选择。

dugqcad · 发表于 2009-9-17 10:31:56

两平面折线角又怎样画成圆角？能约束扫描，三维曲线又怎样画？请高手提示，谢谢。

msyanzi · 发表于 2009-9-17 11:11:57

框架和管道也可以做。ST版本就方便多了。

88294009 · 发表于 2009-9-17 15:08:11

这个问题就是发生在管道上，一个平面的折线画成了，另一个面上的线不能与之形成圆角了

huangjiuy · 发表于 2009-9-21 10:54:22

原帖由 88294009 于 2009-9-17 07:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif" W3 g0 w" v6 t4 q, s$ v
我在XZ上画了两折角线，又在XY上画了一条与Z轴垂直的线，但我无法对这条线进行约束操作，先前在XZ上画的线不能被选择。

谁说不能选择呀，选端点或是投影点呀，我就用SE作管道，只不过我的思路与SE的思路正好相反。

huangjiuy · 发表于 2009-9-21 11:00:12

原帖由 dugqcad 于 2009-9-17 10:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 q, d2 x. c; U" y2 N. |" Y
两平面折线角又怎样画成圆角？能约束扫描，三维曲线又怎样画？请高手提示，谢谢。

画成圆角作什么？管道里有折弯半径这个参数呀，你设置好就OK。

88294009 · 发表于 2009-9-23 16:40:16

谢谢大家的指导，问题已解决

huangjiuy · 发表于 2009-9-23 17:12:49

原帖由 88294009 于 2009-9-23 16:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif( S- P' _4 d& N, O
谢谢大家的指导，问题已解决

方法和我们一样么？

sjzb2009 · 发表于 2009-9-24 12:22:38

这个问题已经困扰我好久了！今天终于得以解决！谢谢楼主了！
