[已解决] PROE焊接符号的标注

[复制链接]
发表于 2009-9-11 21:16:18 | 显示全部楼层 |阅读模式 来自: 中国浙江台州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
在PROE组件中。怎么标注焊接符号呀。急急
发表于 2009-9-12 10:45:37 | 显示全部楼层 来自: 中国上海
特殊符号中好像有
发表于 2009-9-12 14:35:39 | 显示全部楼层 来自: 中国广东广州
组件图中:插入--注释--符号----library syms--weldsymlib  进去慢慢选。1 v! [8 T9 K2 I5 u- t- V, t/ S5 I4 N
1 x( @5 M/ n  K+ x: r6 z
工程图中,插入--绘图符号--定制---library syms--weldsymlib  进去慢慢选。/ X- I3 z, z" [; H* E# b

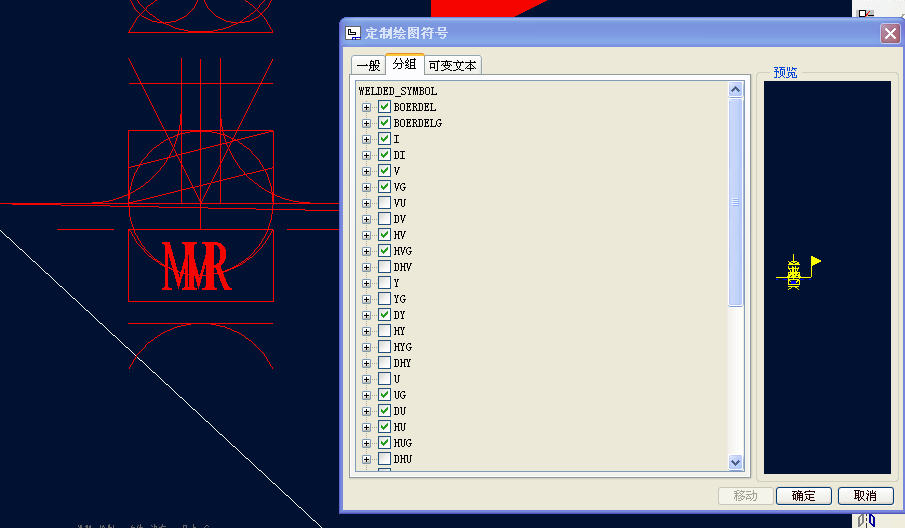

再送你个万能焊接符号。/ j) `5 p' O% ~5 a; q& G3 |7 g/ R

% _" C( s* S. U' F[ 本帖最后由 ganyiwei 于 2009-9-12 14:38 编辑 ]

welded_symbol.rar

10.77 KB, 下载次数: 657

评分

参与人数 1三维币 +5 收起 理由
wz_111 + 5 应助

查看全部评分

 楼主| 发表于 2009-9-14 21:32:52 | 显示全部楼层 来自: 中国浙江台州

回复 3# ganyiwei 的帖子

不是在工程图里。是在三维上标注。助总让我在三维实体上标注焊接符号
发表于 2009-9-14 22:24:31 | 显示全部楼层 来自: 中国广东广州
原帖由 tangzhong 于 2009-9-14 21:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif! Z7 ?+ e" `( y+ G. p
不是在工程图里。是在三维上标注。助总让我在三维实体上标注焊接符号

( b/ e9 T9 }& v* {7 r9 M! U# {2 A, D( [4 m( Z7 {" @5 C* t( \8 {
组件图不是三维图吗?
 楼主| 发表于 2009-9-22 21:16:24 | 显示全部楼层 来自: 中国浙江台州

回复 5# ganyiwei 的帖子

谢了呵呵,才看到呀
发表于 2009-9-29 15:03:10 | 显示全部楼层 来自: 中国浙江嘉兴
谢谢三楼的资料分享,经过试验,很好用,建议版主加分
发表于 2009-9-29 15:40:54 | 显示全部楼层 来自: LAN
原帖由 nxpnxy 于 2009-9-29 15:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif; X4 q/ a( O8 l- V% b8 l
谢谢三楼的资料分享,经过试验,很好用,建议版主加分

; {9 u, d1 G" r  k
. T! u! X6 P2 P3 _$ i1 ~0 q6 {
5 N0 ~5 ~2 S) o( |8 C2 k不是加过了吗? 请版主把贴编辑 已解决!
发表于 2009-10-21 13:45:56 | 显示全部楼层 来自: 中国北京
谢谢三楼的资料分享,经过试验,很好用
发表于 2009-11-2 09:08:01 | 显示全部楼层 来自: 中国江苏镇江
三楼分享的万能焊接符号试用了一下,没有可变文本的选项,还是我没找到?" r1 A7 X6 F9 I5 U

5 E9 I% A! V9 t0 Z! @* F1 S[ 本帖最后由 benzene 于 2009-11-2 09:34 编辑 ]
发表于 2009-11-25 16:00:18 | 显示全部楼层 来自: 中国江苏苏州

  G) p" ?3 q( o' Gkankan
发表于 2009-12-1 14:38:57 | 显示全部楼层 来自: 中国辽宁沈阳
功能太全了,选起来很麻烦,有时候还不知道点哪个,应该对各字符含义加一个注释,当然总体来说还是不错的,感谢三楼
发表于 2009-12-1 21:15:44 | 显示全部楼层 来自: 中国广东佛山
谢谢资料分享,很好用
发表于 2010-3-20 09:19:02 | 显示全部楼层 来自: 中国浙江台州
谢谢,虽然我还没用,但听各位楼主说,肯定是好用的。
发表于 2010-4-22 17:22:35 | 显示全部楼层 来自: 中国浙江金华
我是菜鸟,你给的符号具体放在proe4.0的哪个文件下才能使用啊?
发表于 2010-5-8 20:18:55 | 显示全部楼层 来自: 中国湖北荆州
符号的大小怎么修改,请各位大侠帮忙
发表于 2010-7-27 22:56:00 | 显示全部楼层 来自: 中国江苏苏州
3# ganyiwei[/i 香看看,谢谢
发表于 2010-7-28 07:09:51 | 显示全部楼层 来自: 中国浙江宁波
我是菜鸟,你给的符号具体放在proe4.0的哪个文件下才能使用啊?
$ n5 f  p- _( n2 k# }7 M: ]& Zccmghange 发表于 2010-4-22 17:22 http://www.3dportal.cn/discuz/images/common/back.gif

# i- g6 a7 g0 V2 ?5 |我也想知道,请知道的回答一下
发表于 2010-7-28 13:35:12 | 显示全部楼层 来自: LAN
我也想知道,请知道的回答一下
- v! w) b) R$ b6 Z+ s. Q  E% Hxtvfym 发表于 2010-7-28 07:09 http://www.3dportal.cn/discuz/images/common/back.gif

8 @( F- x" K$ L: `; {' n7 B7 W7 T1 l, m& ^
% j4 c4 [) _% g( n/ `1 `+ S" w+ @
放在安装盘/PROEWILDWIRE4.0/SYMBOLS 目录下.

评分

参与人数 1三维币 +3 收起 理由
kevin_pcac + 3 应助

查看全部评分

发表于 2010-8-9 13:59:13 | 显示全部楼层 来自: 中国江苏苏州
刚好要用到
发表于 2010-8-9 22:58:17 | 显示全部楼层 来自: 中国广东东莞
本帖最后由 tangcarlos3d 于 2010-8-9 23:08 编辑
; k) u: K0 e1 {/ i& B
符号的大小怎么修改,请各位大侠帮忙6 @& l# j, ^6 L9 M7 r/ L; n
283698303 发表于 2010-5-8 20:18 http://www.3dportal.cn/discuz/images/common/back.gif

9 N* z2 {4 w1 J8 m/ O6 Z$ T4 }, }! N
回复16楼:。
+ O4 e- ~& _5 d& D0 y3 j3 }" e在drawing模式下) [! y; ~6 Q& g* C/ T
格式--符号库--重新定义--选符号--属性--(一般页)--可变的-绘图单位。在drawing里即可改变符号大小。
  u+ J- }! m: B6 }1 N% ]6 _( V+ o3 B* _7 w+ [7 u
回复10楼:& N# L# ^  L. _6 P% t0 @" ]
4 j  r/ s! ]# C0 N
格式--符号库--重新定义--选符号--属性--(可变文本页)--选择文本种类(文本,整型,浮点),在进行预设值文本框中输入可变文字代号。在drawing里即可输入所需变量符号。
发表于 2010-8-10 17:38:34 | 显示全部楼层 来自: 中国山东临沂
就是好东西 正好需要好东西
发表于 2010-8-21 12:52:15 | 显示全部楼层 来自: 中国江苏徐州
3# ganyiwei 3 }5 f# t$ f; \6 C" d2 b
/ N& D" o9 b& G4 _6 b2 c* ]' {6 q
" t% A; z! `( F* t0 E( @
ddddddddddddddddddddddddd
发表于 2010-8-21 19:41:45 | 显示全部楼层 来自: 中国江苏镇江
恩,是好东西,应该是有标准件或者符号库的,可以在论坛里找找
发表于 2010-8-21 20:16:54 | 显示全部楼层 来自: 中国陕西西安
又学习了一招,谢谢!
