电动压下的蜗轮蜗杆减速机

vangool · 发表于 2009-9-9 07:56:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

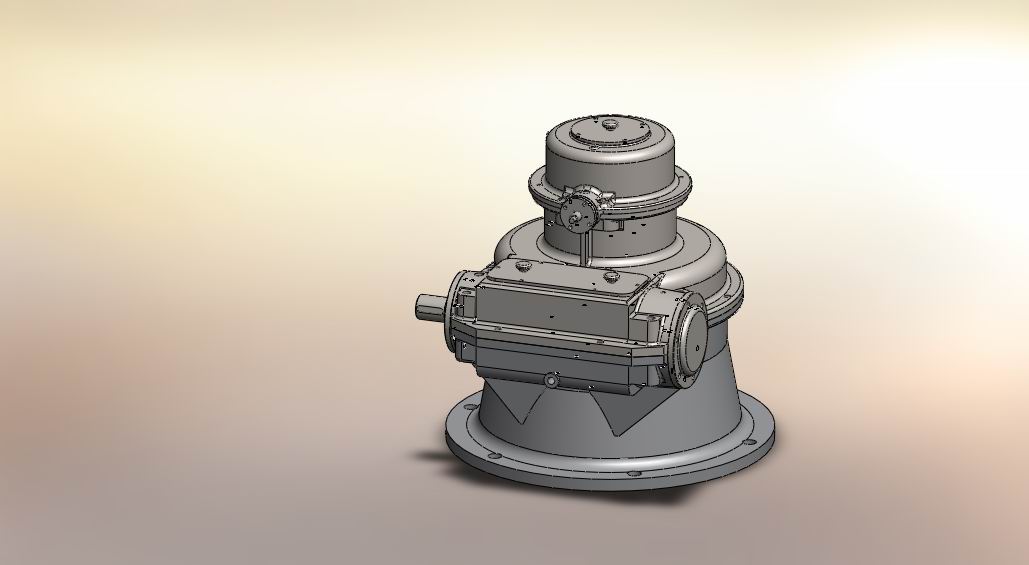

薄板轧机的蜗轮蜗杆减速机，最近画的~！

[ 本帖最后由 vangool 于 2009-9-9 08:07 编辑 ]

danilso · 发表于 2009-9-9 08:10:34

多謝樓主分享,下載看看結構.

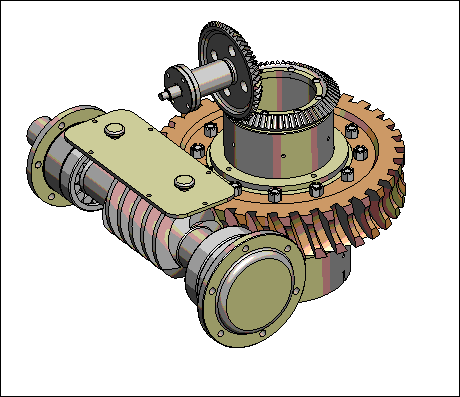

內部結構如圖傳動

[ 本帖最后由 danilso 于 2009-9-9 08:29 编辑 ]

vangool · 发表于 2009-9-9 09:01:44

多谢楼上的仁兄，上边那个锥齿轮是留作为指针用的，请问楼上大侠，我画的蜗杆和蜗轮是否匹配，旋向是否正确~！还望赐教~！

你做的动画俺收下了~！

日落西山鸟自飞 · 发表于 2009-9-9 09:26:52

哈哈收藏了呢等有功夫在下载 lz做的不错啊

石朗林 · 发表于 2009-9-9 11:16:27

支持楼主原创，谢谢，收下了

英俊少年 · 发表于 2009-9-9 11:19:20

如果不涉及到保密问题，楼主可以多发一些。
从动画上看，涡轮蜗杆旋向不一样，一个左旋、一个右旋。看着别扭。

[ 本帖最后由英俊少年于 2009-9-9 12:53 编辑 ]

vangool · 发表于 2009-9-9 13:11:06

老掉牙的设备了，没什么保密性，不过画起来挺废时间~！机械的原理都是一样的，可以给大家学习用~！

15158173132 · 发表于 2009-9-9 16:19:20

不错，不错，可以学习学习

stephenzhu · 发表于 2009-12-23 18:57:48

学习一下，很有帮助。

LINDAFANG@ · 发表于 2009-12-23 20:05:09

怎么输出轴比输入轴细呀？？？

jiba35 · 发表于 2009-12-23 20:12:36

高手学习了？！！

3d3r · 发表于 2009-12-23 20:34:23

原帖由 vangool 于 2009-9-9 13:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ P( ]0 |; P; ^8 Q% `2 m
老掉牙的设备了，没什么保密性，不过画起来挺废时间~！机械的原理都是一样的，可以给大家学习用~！

减速机的难点是齿轮的加工精度和淬火质量，再一个就是配套轴承的质量，这三条决定了减速机的寿命。国内这么多减速机厂商，能把这三条都做好的还几乎没有...

大地勇士 · 发表于 2009-12-23 20:48:48

画的不错，从外形上看还以为是什么怪物呢。

tntk · 发表于 2009-12-23 20:48:50

原帖由 3d3r 于 2009-12-23 20:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, N! l2 m) K, P8 J3 C1 M& k
: d E1 u0 {6 V9 _5 ^& A8 ]$ e' n! ?减速机的难点是齿轮的加工精度和淬火质量，再一个就是配套轴承的质量，这三条决定了减速机的寿命。国内这么多减速机厂商，能把这三条都做好的还几乎没有...

说的好，学习了

xuxinzhi2006 · 发表于 2009-12-24 07:38:18

做的不错，下载学学。谢谢分享！

wangxin_star · 发表于 2009-12-24 10:03:06

动画里面，涡轮蜗杆配合的转动方向不对，在配合里面反一下就好了

kuotian · 发表于 2009-12-24 10:32:30

做的不错啊!高手!

lyh020209 · 发表于 2009-12-24 10:59:42

左旋涡轮和右旋蜗杆应是不能啮合的。别的到没有看出什么问题

t5910344 · 发表于 2009-12-24 20:45:07

好东东啊，下载学习了

nflmj · 发表于 2009-12-27 08:05:43

非常感谢楼主，收下了。

shui321yang · 发表于 2009-12-27 09:14:19

同11楼的问题一样,"怎么输出轴比输入轴细呀？？？"?

lijianwen03 · 发表于 2009-12-28 19:31:38

还可以的，注意细节看

qyongdai · 发表于 2012-6-6 21:59:20

从动画上看，蜗轮似乎有点卡啊。

qyongdai · 发表于 2012-6-6 22:01:21

有模型，有DWG格式，不错，支持楼主。

machine134 · 发表于 2012-6-8 21:22:48

很好，学习
