SOLID EDGE中工程图问题

lx3d · 发表于 2009-9-2 14:05:05

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

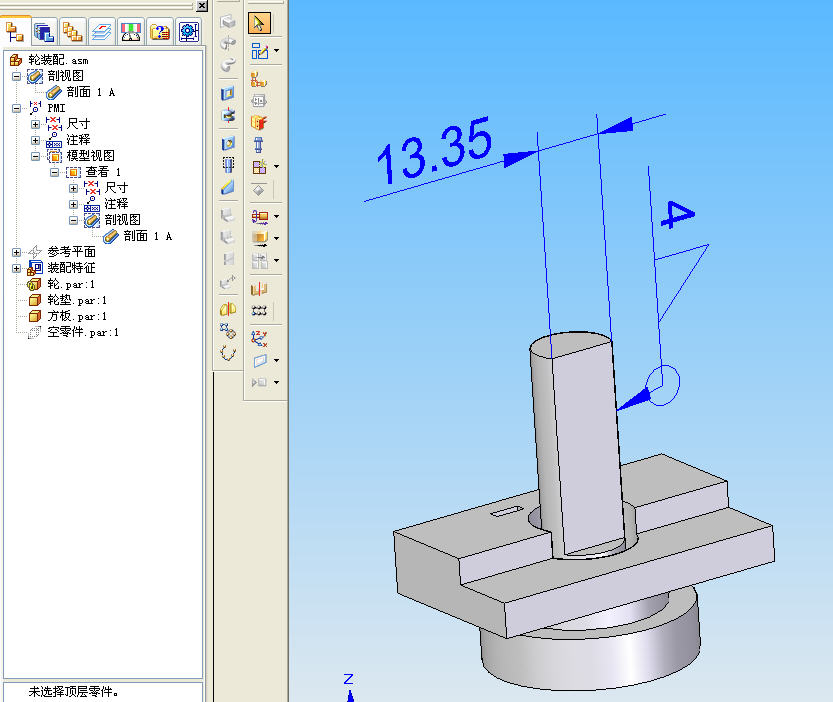

如何将模型中的PMI下的剖面（标有尺寸和注释）生成工程图？请问高手。谢谢！

[ 本帖最后由 msyanzi 于 2009-9-10 20:53 编辑 ]

huangjiuy · 发表于 2009-9-2 14:16:51

原帖由 lx3d 于 2009-9-2 14:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( g8 ^! o, Y" k* |如何将模型中的PMI下的剖面（标有尺寸和注释）生成工程图？请问高手。谢谢！

右击视图,-->>属性-->>剖面, 打上勾就可以了

alex.wei · 发表于 2009-9-2 15:23:02

还想挣点分呢，楼上连图都有了！
以后留点机会啊

huangjiuy · 发表于 2009-9-2 20:19:32

原帖由 alex.wei 于 2009-9-2 15:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif
I8 {4 R+ e! R5 g& U& C4 \还想挣点分呢，楼上连图都有了！; L& z& p. k! c. J* `( q- Q4 d3 [$ A7 P
以后留点机会啊

虚心接受，一定不改

lx3d · 发表于 2009-9-3 16:50:26

我试过，但没有尺寸和注释，我需要的是尺寸和注释出现在工程图中。
谢了

huangjiuy · 发表于 2009-9-3 22:09:09

原帖由 lx3d 于 2009-9-3 16:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif' O+ ^& y/ e( ^( ]* y2 `
我试过，但没有尺寸和注释，我需要的是尺寸和注释出现在工程图中。
8 p/ v8 X r6 n& N7 f$ n谢了

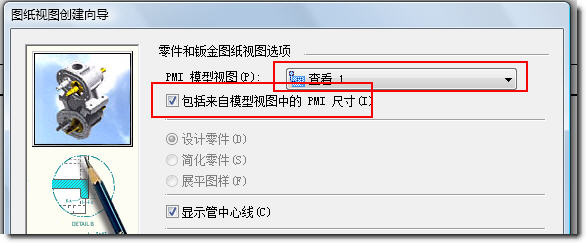

那你有做附图中的步骤吗？

senkuo · 发表于 2009-9-6 20:45:38

好好啊好啊哈

lx3d · 发表于 2009-9-7 12:47:42

我的图纸视图创建向导没有PMI？为什么呢？我用的是V19的SE。

huangjiuy · 发表于 2009-9-7 20:02:09

原帖由 lx3d 于 2009-9-7 12:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif0 P1 R, E2 b& o6 U" C1 n6 d: H
我的图纸视图创建向导没有PMI？为什么呢？我用的是V19的SE。

这个，我没用过V19。
能用其他方法满足你的要求吗？直接在工程图里标注不可以吗？

lx3d · 发表于 2009-9-7 21:24:41

原帖由 huangjiuy 于 2009-9-7 20:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif: X0 J! o- y/ ]" N6 W9 H& d- O
g) R. q o5 Y0 n( N
这个，我没用过V19。! Z6 K; F3 y1 d. F; L X3 y8 G: Q7 K( H
能用其他方法满足你的要求吗？直接在工程图里标注不可以吗？

当然可以直接在工程图上表示，只不过，有时候采用这样的方法可以更直观。谢了！
