图，看不懂，帮忙看看是怎么弄的???

goudong203 · 发表于 2009-9-2 07:49:34

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

大家好：

前几天从朋友拿到了一份包装盒的3D图，我想学习一下，他是怎么画的，结果我看了模型树那里，向重新来一次，但是看不懂她是怎么弄的，图纸就是一个包装纸盒，他用折弯折的，但是我才疏学浅，对这个不懂，所以还请高人帮忙看是怎么弄得，教教小弟，，谢谢~

[ 本帖最后由 goudong203 于 2009-9-5 10:31 编辑 ]

goudong203 · 发表于 2009-9-2 07:50:17

不好意思刚刚忘记添加附件了~

附件图片添加~

lyh020209 · 发表于 2009-9-2 07:53:40

你得让大家看到具体的模型样式，光看看特征树，看不出什么来的

goudong203 · 发表于 2009-9-2 08:09:19

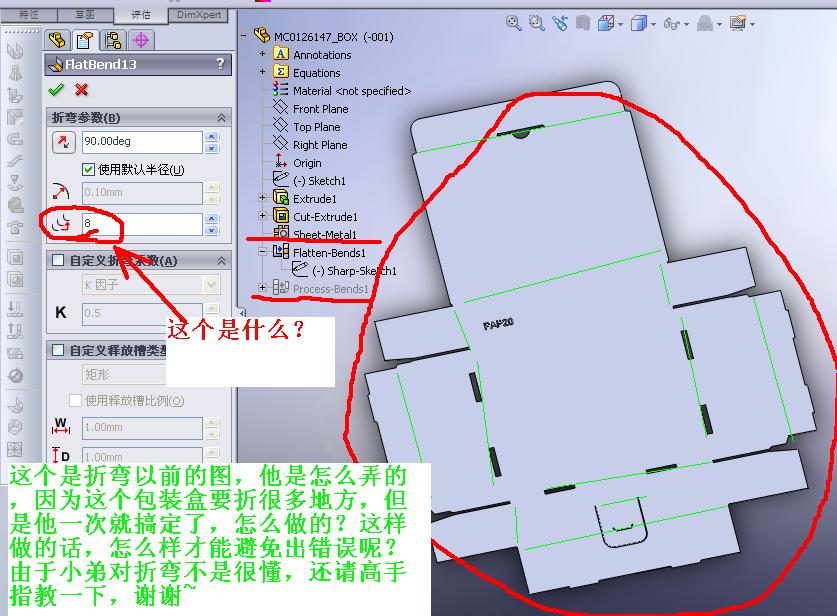

应楼上的要求，我把模型图片也贴出来，大家看看~

谢谢！~！~！~！~！~！~！

mroafddr · 发表于 2009-9-2 08:34:45

提示: 作者被禁止或删除内容自动屏蔽

chif0360 · 发表于 2009-9-2 08:45:13

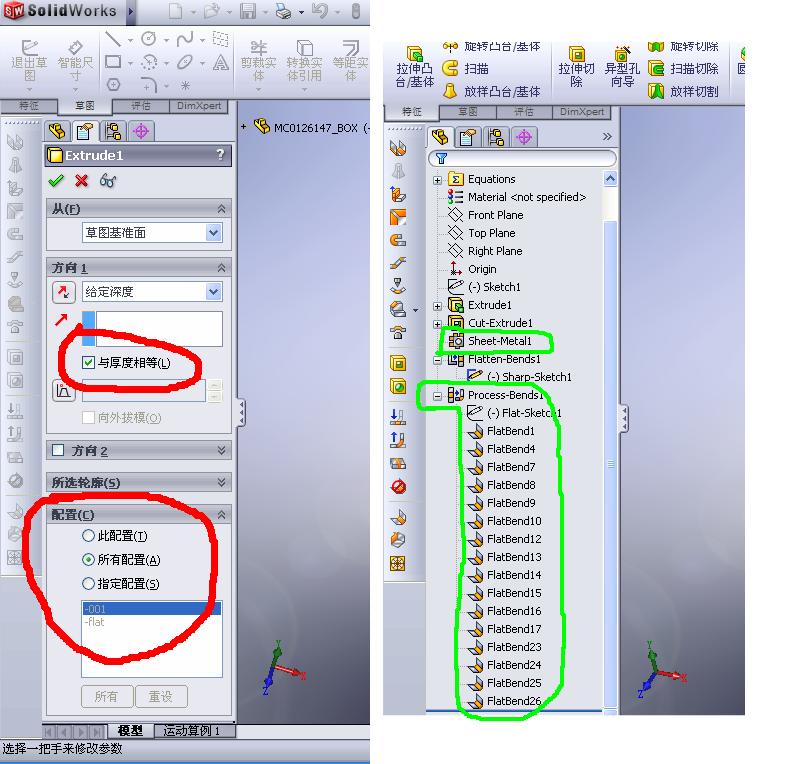

我觉得很难，在特征树里只用了三步，拉伸，切除，转换成钣金，我可以用钣金做出它，但只用这3步，办不到

goudong203 · 发表于 2009-9-2 08:46:36

钣金模块我知道，，会用一点点，，
但是对于钣金工艺是一点都不知道。。

哎~~~~~~~~~~~~~~~~~~`

这个建模是怎么建的阿？

kuotian · 发表于 2009-9-2 09:12:20

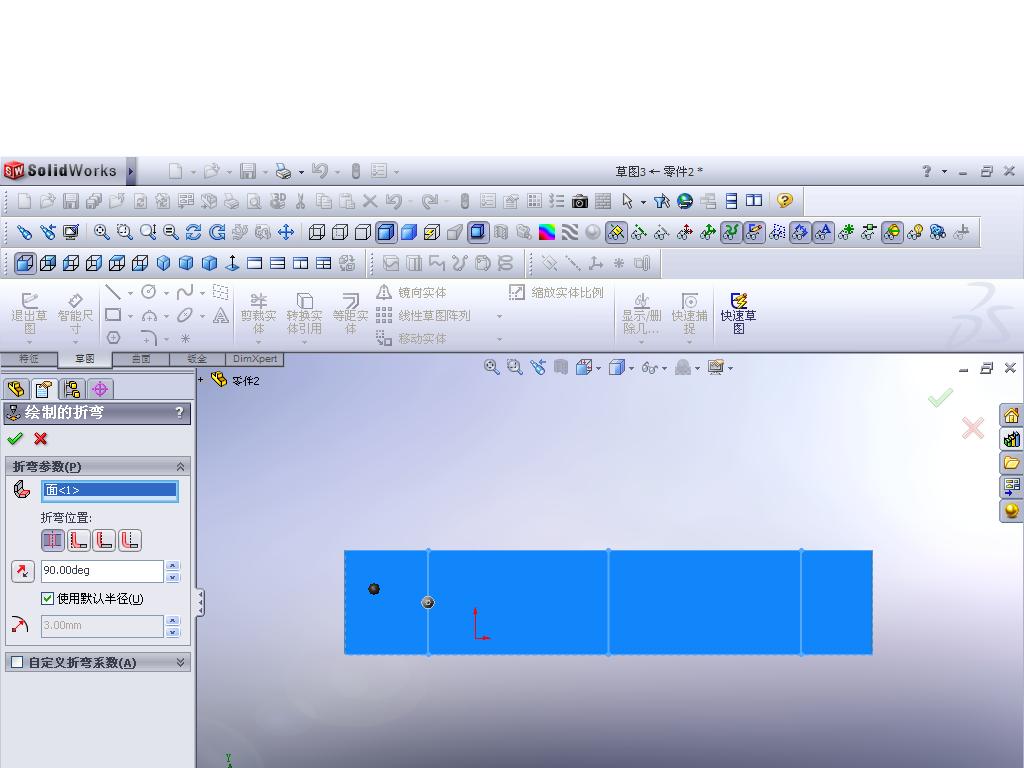

应该是先用钣金做好材料的下料!然后确定好折弯线!再就是统一用折弯命令!

kuotian · 发表于 2009-9-2 09:21:57

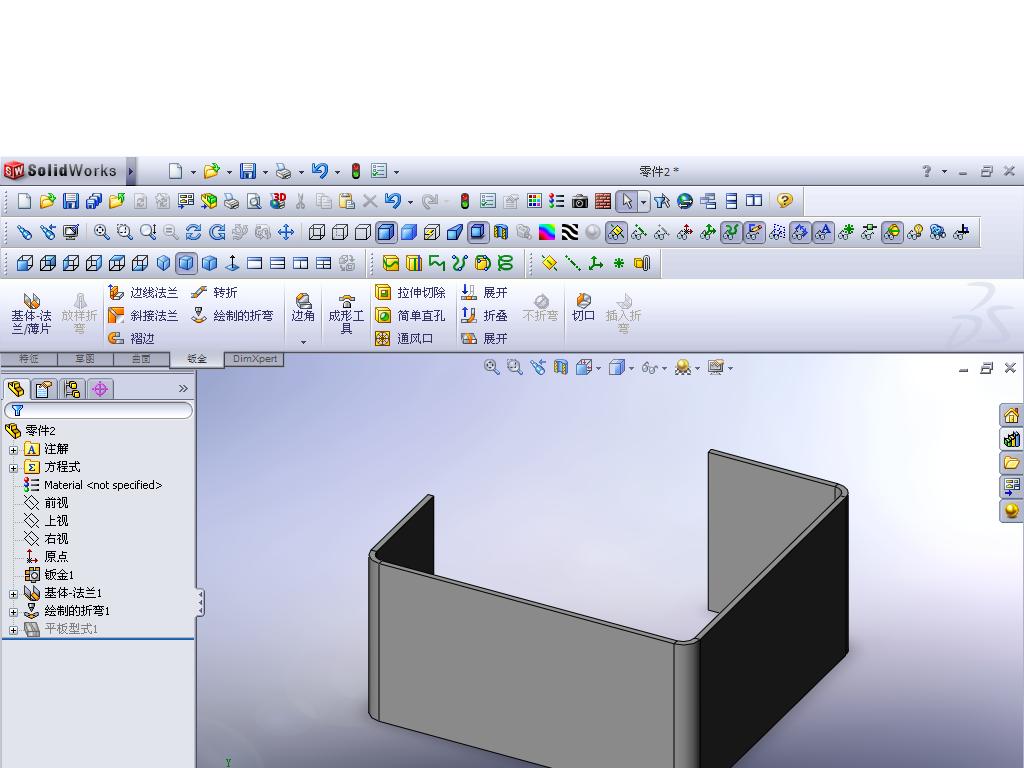

你看一下吧

kuotian · 发表于 2009-9-2 09:23:06

你看一下哈

kuotian · 发表于 2009-9-2 09:24:10

再来一张吧

goudong203 · 发表于 2009-9-2 09:39:03

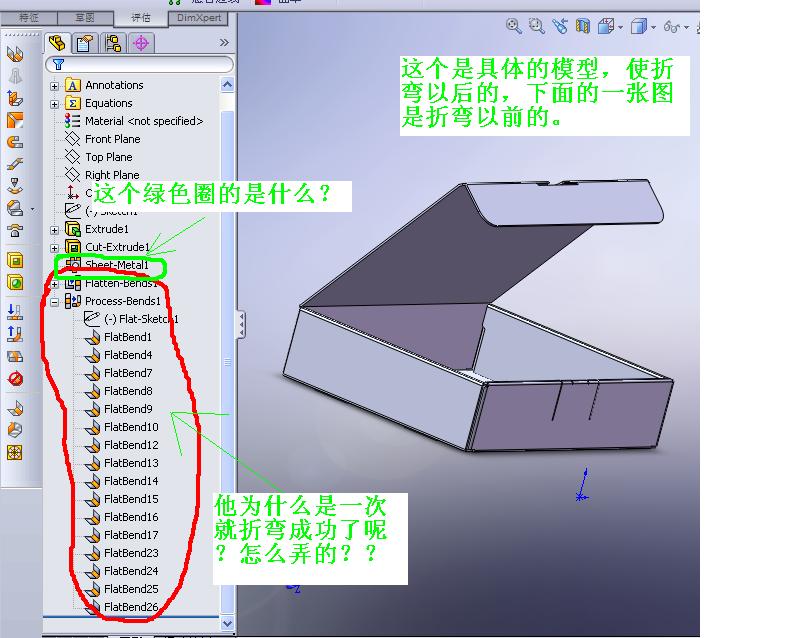

在4# 里面的两张图片上，我有圈两个东西，不知道是什么，有谁帮忙看哈，谢谢~~~

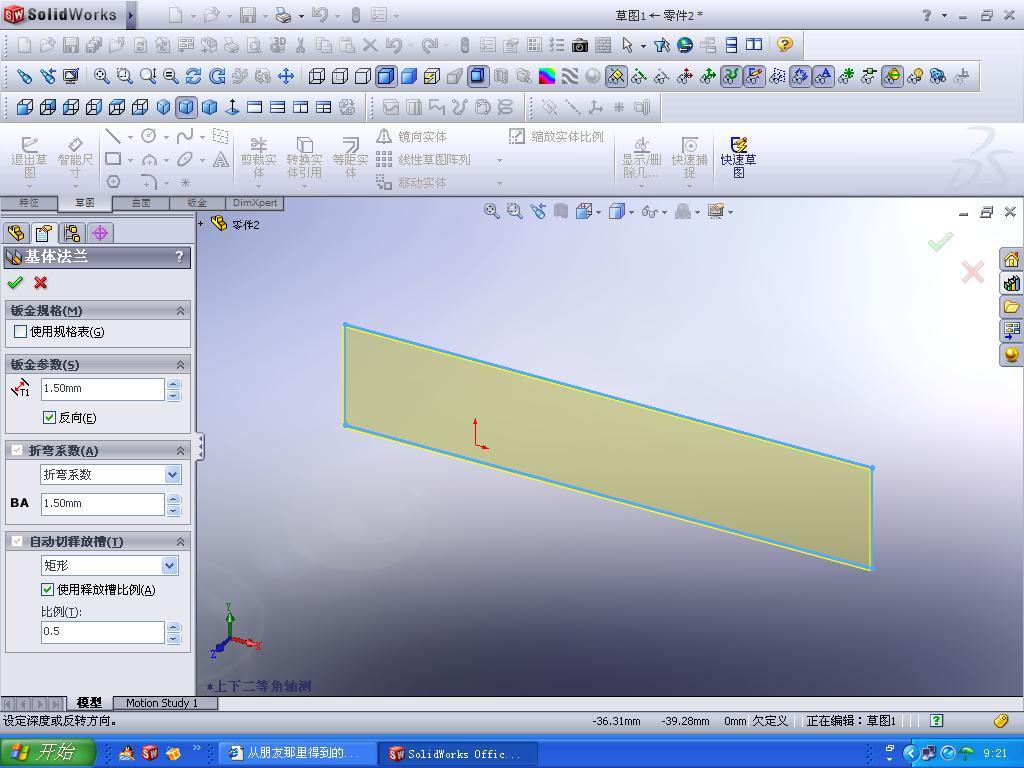

kuotian的图我看了，这个我知道一点点，先用基体法兰建模，在折弯。但是我贴的那个图片上，他是先拉伸切除，以后用了个什么命令，转换成钣金了，再就是他一步折了那么多。。。。。。。。。。。。。。。。

goudong203 · 发表于 2009-9-2 15:17:09

怎么没人帮忙啊~~

大家来看看，帮帮小弟哦~~~~~~~~~~~~~~~~

junjun1986 · 发表于 2009-9-2 15:40:43

这个应该是懂得工艺的人才能这么给做出来吧，其实特征不难，难就难在怎么作出那个拉伸切除的草图来。

石朗林 · 发表于 2009-9-2 16:36:02

这个有点不懂的地方，我在拉伸之后，没办法直接钣金啊？咋回事，我看他是拉伸切除的，而不是基体法兰切除的，请教达人

goudong203 · 发表于 2009-9-2 17:03:01

原帖由 石朗林 于 2009-9-2 16:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) g: G% C- D" a- u8 O# |0 U/ ~这个有点不懂的地方，我在拉伸之后，没办法直接钣金啊？咋回事，我看他是拉伸切除的，而不是基体法兰切除的，请教达人

这也是我最大的困惑，，，，不明白是怎么弄的？？？？？？？？？？？？
有高人解释一下吗？

asencwx · 发表于 2009-9-2 17:20:00

应该是用实体画完再转换为半径的，

goudong203 · 发表于 2009-9-2 18:05:33

原帖由 asencwx 于 2009-9-2 17:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif; Q/ { C2 g+ l/ e* }) T3 p2 r
应该是用实体画完再转换为半径的，

半径？？？？？？？？？？？？？？？？？
怎么转换？？？？？？？？？？？？？？？？？

能具体点吗？？？？？？？？？？？？？？？？？

wqmzy111 · 发表于 2009-9-2 18:59:44

参见帮助里面的新增功能中的“将实体零件转换成钣金零件”

shoiv · 发表于 2009-9-2 19:02:50

拉伸切除什么用的？

shoiv · 发表于 2009-9-2 19:04:16

是不是拉伸切除做出展开图，然后用钣金识别工具转化的？

goudong203 · 发表于 2009-9-3 07:41:50

原帖由 shoiv 于 2009-9-2 19:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif( b" ?9 q4 ~3 p) {0 T# T
是不是拉伸切除做出展开图，然后用钣金识别工具转化的？

钣金识别工具？？？？？？？？在那里？我怎么找不到阿？？？？

junjun1986 · 发表于 2009-9-3 09:18:14

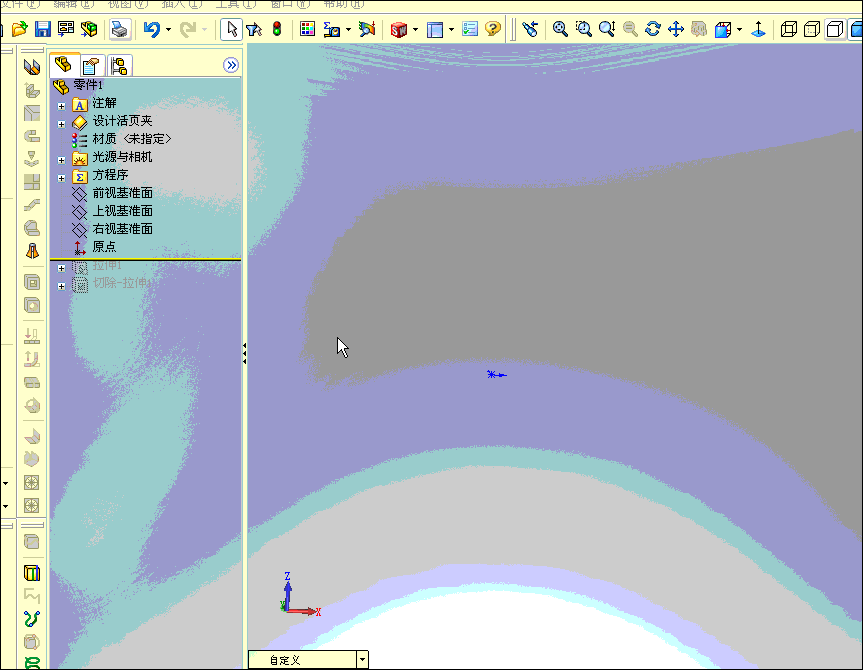

y6618417 · 发表于 2009-9-3 09:38:06

我建议LZ拖动特征树的控制棒去观察绘制过程。
最好放出源文件让大家研究一下

goudong203 · 发表于 2009-9-3 09:38:43

原帖由 junjun1986 于 2009-9-3 09:18 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: G9 h9 V- ]2 k- Q) {% O1421577

谢谢~~好像是，我照着你的方法做了一下，好像很贴近了~

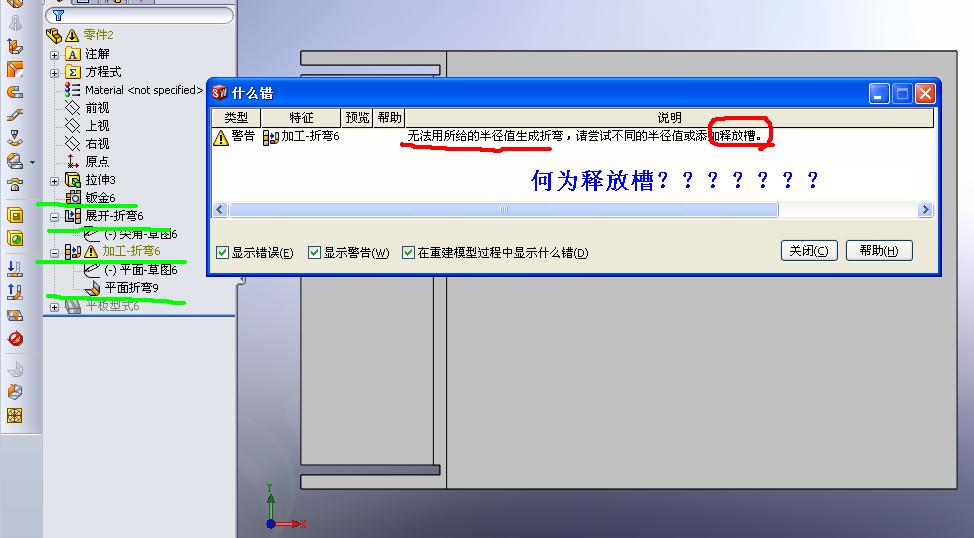

但是我在做的时候出现很多错误，最多的是下面图片上所示的~
这是怎么回事呢？？？？？？？？？？

谢谢`~~~~~~~~~~~~~
