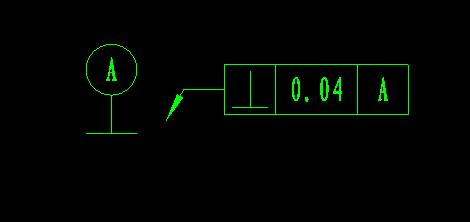

工程图上怎样加上基准符号和形位公差？？

314212186

在proe 3.0 的工程图如何加入基准符号 和形位公差 做了很久都不能做出来？？

9 b' ?6 y+ A* c9 R" Z[ 本帖最后由 314212186 于 2009-8-26 18:50 编辑 ]

zjsheng

呵呵那是你自己的问题啊没有看明白

yls1018

第1步：先打开一个工程图，然后：
/ p% X9 x1 e2 ]点击格式菜单下面的符号库，提示中输入基准名：GBJZ

0 A6 S; O5 I  H& ?5 H2 M第2步：在菜单管理器中的符号库下，当你点击定义时，
  O: e4 ~0 t5 ]0 h* }此时弹出一个新的绘图窗口，在这里画出你所要的图形。
. v' m0 F% {1 p" p' G5 q5 @. c其中我们将栅格打开，间距为1mm,并使用栅格对齐。
1 y& e9 i8 ^) I
第3步：画出符合国标的基准符号。
/ |' V  w6 `3 M1 G3 r- [* m图中为了清晰，去掉了网格。在草绘时使用捕捉方便。
- Y9 q6 a: K4 p# y4 b3 M5 Y
. N: ~' A" s# w% s% o第4步：点击菜单管理器中的“属性”命令。
$ n9 Y) c1 b- {2 I0 y1 k4 I# a出现下图所示对话框，其中我们先垂直于图元，然后选中
刚画好的图形下面的细短线（实际中它与工程图中的线相重合）。
- L7 D3 X; k/ \# C5 b9 M3 B其中符号实例高度固定，角度固定（基准旋转时字母不旋转）
" j' l+ q9 F# r$ t
第5步：在第4步中，还有一个可变文本选项。
我们在这里可以预定义几个字母。

- h& y; v; _" A, l  ?. C第6步：将第五步做好后点确定，并将所做符号存盘，可便于以后修改。
* S/ S  n: L- A  v* {- O属性下面几个命令这里就不详讲了。
$ s/ A2 c9 x) l9 `4 A4 v1 J8 S此时便可调用刚刚我们做好的基准了。

huyuan0379

型位公差的符号可以分两种方式制作：
1，使用内嵌的几何公差创建
( b0 D. d  L4 Q' C3 R4 d8 G2，使用注释直接标注
( g* [) G9 R2 W! k* o3 ]- ^( T详细请看有关教程:http://blueprint.forums-free.com/topic-t75.html

314212186

谢谢 各位的帮忙

zorro2

最基本的东西，不是几句就能说明白的。

zhangjinlai

行位公差可以在工程图里直接标注，方法为：插入－几何公差。基准的标注你可以将中心线和datum面的属性改改就成了

hhq426

给你发国标符号地址
: T3 O' [  \! H. c/ l7 n7 ohttp://www.3dportal.cn/discuz/viewthread.php?tid=769719&highlight=%B9%FA%B1%EA%B7%FB%BA%C5

% g* R: I: }& I9 F9 _: w7 F/ c[ 本帖最后由 hhq426 于 2009-8-27 18:11 编辑 ]

jm_0219

谢谢谢谢谢谢

bluesky5358

又多了一点点．谢谢楼主

ouyangps

又多了一点点．谢谢楼主
