在工程图中，如何在自动生成的圆弧中心线上标注尺寸

dabaimogu · 发表于 2009-8-25 10:32:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在工程图中，如何在自动生成的圆弧中心线上标注尺寸在别的坛子也见过这样的话题但没说具体怎么做的孔的径向定位中心线就是标不上尺寸哪位知道怎么做先谢谢了

hhq426 · 发表于 2009-8-25 12:42:04

圆弧中心线是可以用显示和搽除命令自动出现的；所以标尺寸没有问题而且即使没有中心线也可以标出到圆心的尺寸。

[ 本帖最后由 hhq426 于 2009-8-25 12:43 编辑 ]

dabaimogu · 发表于 2009-8-25 15:25:11

原帖由 hhq426 于 2009-8-25 12:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif. H" l# v) }5 A' m; f( m
圆弧中心线是可以用显示和搽除命令自动出现的；所以标尺寸没有问题而且即使没有中心线也可以标出到圆心的尺寸。

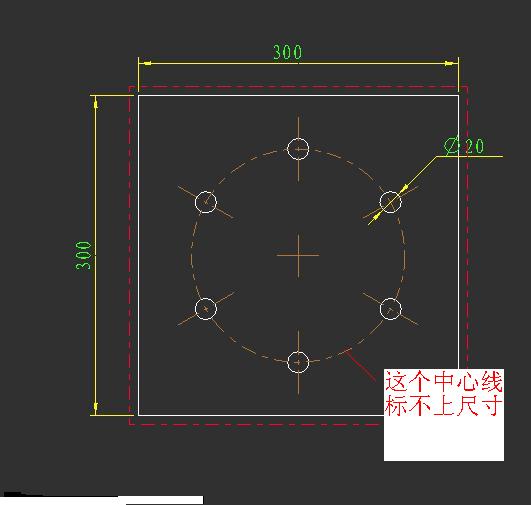

谢谢我没有说经过圆心标尺寸我说的是把孔圆周阵列后就会产生一个定位园（中心线）这个定位园标不上尺寸

现在我想出一个办法就是在模型里画一个和定位园一般大的草图曲线（园）再回到工程图里这个草图曲线可以标尺

寸然后用层隐藏草图园尺寸不会被隐藏就留下了。

[ 本帖最后由 dabaimogu 于 2009-8-25 18:03 编辑 ]

听雨轩 · 发表于 2009-8-25 15:34:51

就一边的标注，选圆弧，后右边菜单会提示圆弧中心吧
只是个人看法，没在破衣里标过尺寸

dabaimogu · 发表于 2009-8-25 18:05:53

补充一下图片

ganyiwei · 发表于 2009-8-25 19:33:20

谁说标不上的！

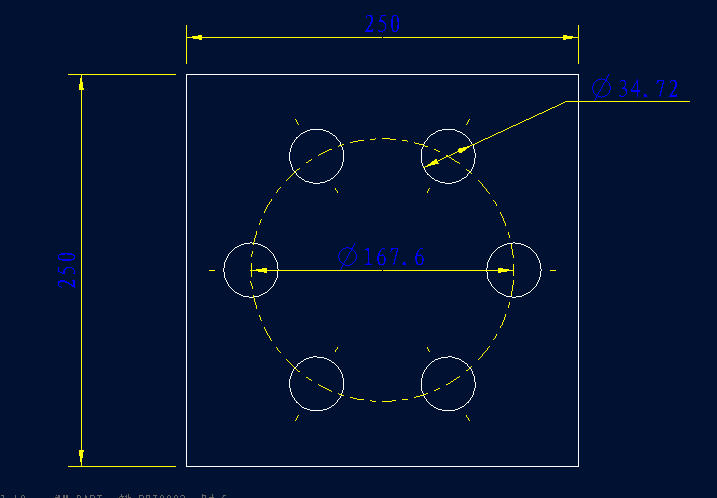

LOOK!

zcty9987 · 发表于 2009-8-25 22:11:20

应该是自动显示的吧

ganyiwei · 发表于 2009-8-25 23:20:16

回复楼上，手动标注的，只不过是换了个思路

zcty9987 · 发表于 2009-8-31 21:12:54

呵呵，阵列数量不是偶数就不能这样标了

youbo1987 · 发表于 2009-9-1 21:13:53

呵呵，能学一招就行

wanghaifen · 发表于 2009-9-2 00:01:48

视图移动后尺寸线还跟着走吗

zorro2 · 发表于 2009-9-2 11:19:49

真正的做法应该是这样的：
1、用孔命令中的“直径”方法创建一个孔，这其中必定有一个直径参考、角度参考。
2、阵列，不要用“轴”阵列，要用“尺寸”阵列，选取角度参考为增量。
3、设置工程图配置选项中的“radial_pattern_axis_circle”为yes。
4、不要手动标注尺寸，要让尺寸自动“show”，这样中心线直径就标上了，然后让系统“show”出中心线。

suiker · 发表于 2009-9-2 21:16:45

可以参考一下，这个帖子
http://www.3dportal.cn/discuz/vi ... p;page=1#pid4014562

springpasss · 发表于 2010-1-29 19:27:25

其实我都是在工程图先画出那个点画线的圆，然后标注的。但是这样标有一个缺点，随着你选择比例的不同，直径也会变大，这样就需要你再次修改尺寸数字。这不是一个很好的方法，向楼上几位同学学习。。。

dh52yp · 发表于 2010-12-7 20:28:39

支持12楼的兄弟

isohbc · 发表于 2010-12-7 20:35:14

12# zorro2

同上，12楼前辈经验丰富，学习了，建模思路很重要

q542748861 · 发表于 2010-12-8 21:09:54

标大圆上的小圆中心距！！！！

nzsh · 发表于 2011-1-17 22:07:13

；楼主发的贴子不知道是不是这样的：在附加菜单选择中间，单击圆弧后，就能选到圆弧的中心了！要是标注中心圆的尺寸，双击就行了！不知道对不对
