工程图中的向视图问题

zhaoboxcv · 发表于 2009-8-12 10:08:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如题在个工程图中  如何画一个向视图? 比如向视一个法兰?  不会把所有的零件投影过来把?

还有一个问题是我一直困惑的:  工程图中的  草图  功能有什么用阿?  画出来的草图跟零件的工程图是分开的.....
                                                不能给工程图添加线条, 也不能删除工程图中线条.....  那到底是干什么用呢?
求大侠开解

gongxingdong · 发表于 2009-8-12 10:35:37

做向视图，点辅助视图图标，再选要向视图的边线就可以了，不想要其余的线条可以隐藏

zhaoboxcv · 发表于 2009-8-12 10:46:09

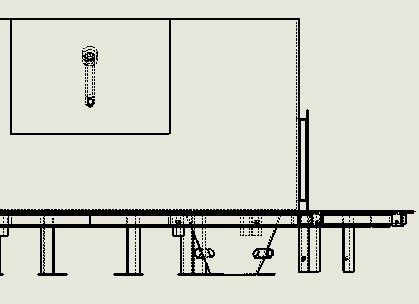

(1)是零件正视图

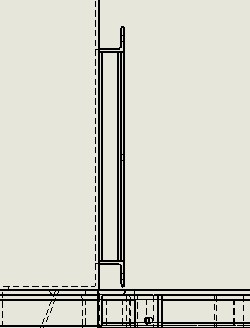

我是想把(2)这部分做个向视图

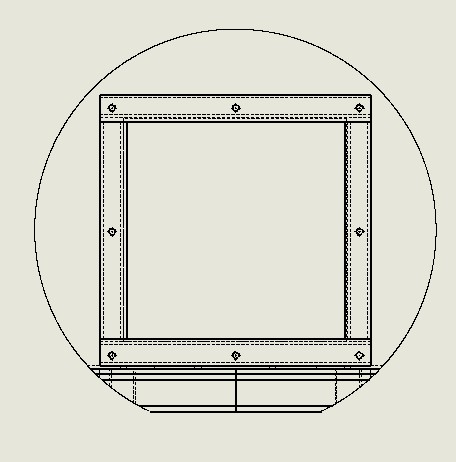

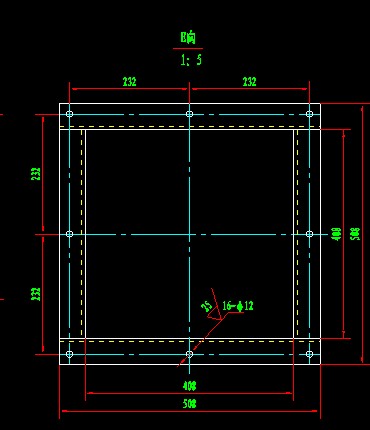

做成的效果应该是 (3)这样的

应该怎么做呢?

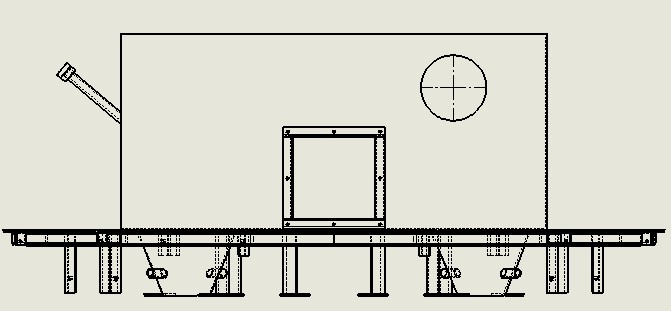

我只能做出来(4)这样的难道要把其他线条都隐藏掉? 有没有好点的办法

求教了

lssxll · 发表于 2009-8-12 10:52:56

就在你图4上(方框)加个局部视图不就行了吗

eric.bo · 发表于 2009-8-12 10:54:53

用视图裁剪就可以了，选你需要的部分。

zhaoboxcv · 发表于 2009-8-12 11:06:00

你说的是这个样子么?
那下面那些横线还要一点一点的隐藏

麻烦

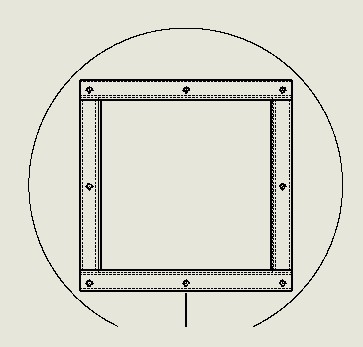

而且我试着隐藏了一下如8图

中间那条线怎么也点不上隐藏不了...... 外面还有个圆圈....

有没有个方便快捷美观的方法
求教

yhl52787 · 发表于 2009-8-12 11:23:57

工程图中的草图的作用：在做剖视时选择剖视范围，中心线等

[ 本帖最后由 yhl52787 于 2009-8-12 11:28 编辑 ]

eric.bo · 发表于 2009-8-12 11:44:19

可以用矩形框选，捕捉到你需要的上面，试试看。

lssxll · 发表于 2009-8-12 13:27:23

原帖由 zhaoboxcv 于 2009-8-12 11:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 E3 E+ L- V/ R, Z3 v: `3 i8 h/ y" P- m你说的是这个样子么?
1 ^+ F' `. d+ B7 ~那下面那些横线还要一点一点的隐藏  麻烦# g' b& y/ {1 a( O7 @
" {% c# G/ x+ {2 Z1 P- T
而且我试着隐藏了一下  如8图
  e1 A( l8 l) w( I
% }- A% g& l0 w& n4 M' s中间那条线怎么也点不上隐藏不了...... 外面还有个圆圈.... ! W1 J7 R7 L: i  y3 N' z

( R  a7 k( b9 N% i. K+ g, N0 E有没有个  方便快捷美观的方法
3 t7 u6 Y3 s# r" r) i0 J/ |4 M+ ?求 ...

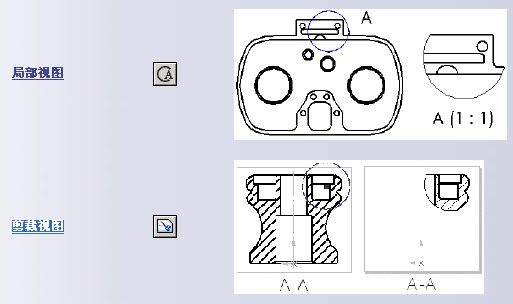

用局部视图或剪裁视图(可以用矩形框选)都行,
