请问高手这斜板怎么画？

yehe469 · 发表于 2009-8-11 12:01:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

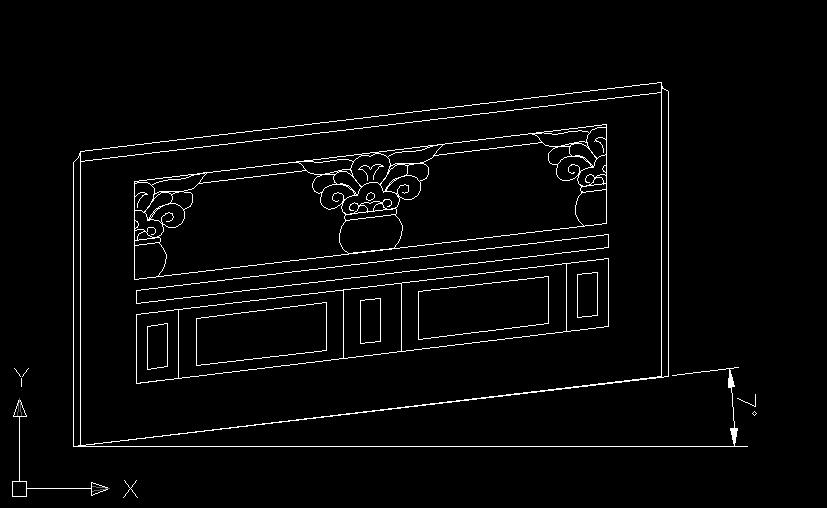

请问高手这图该怎么画呢？可以直接在CAD中生成吗，如果不可以，希望大家提提意见，谢谢!!

[ 本帖最后由 yehe469 于 2009-8-11 12:30 编辑 ]

lingxiao100 · 发表于 2009-8-11 12:09:04

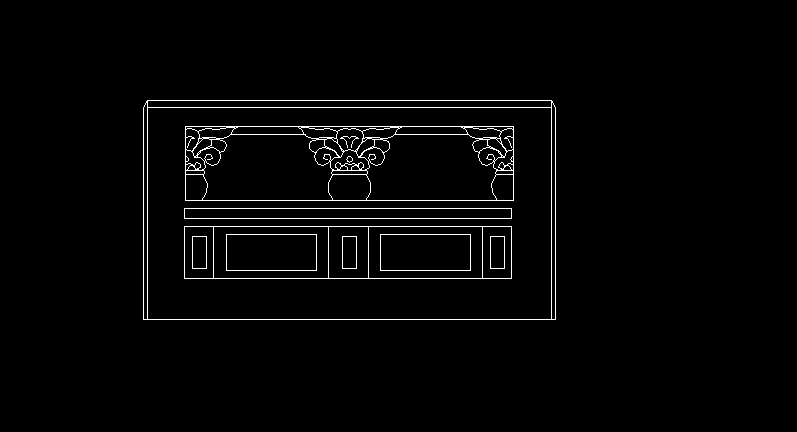

兄弟，你这个是08版本的cad啊，打不开啊，你抓的图看起来像是轴测图又像平面图啊。麻烦转换下04再传一个

yehe469 · 发表于 2009-8-11 12:23:52

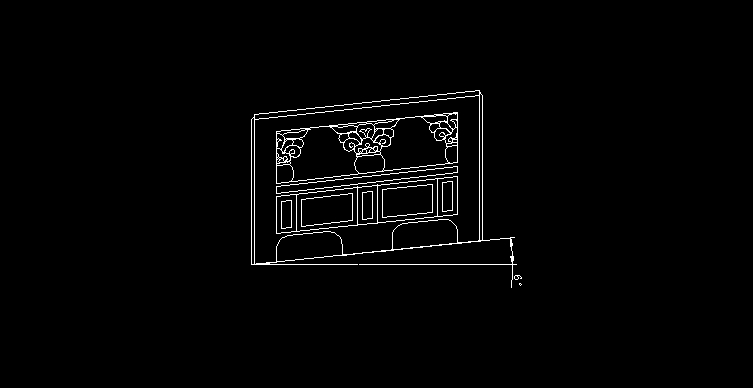

可以，马上传，是平面图，要倾斜6°，怎么画？谢谢

lingxiao100 · 发表于 2009-8-11 12:47:14

发上来帮你处理一下看看，cad04版本的文件

lingxiao100 · 发表于 2009-8-11 12:49:02

顺便问一下你问的重心在于如何画里面的花纹还是如何倾斜6°？

yehe469 · 发表于 2009-8-11 13:08:26

如何倾斜6°！（其他的斜度也可以）但是里面的花纹要一起倾斜

yehe469 · 发表于 2009-8-11 13:10:12

版本已经更新到04版本了！！

lingxiao100 · 发表于 2009-8-11 16:46:50

这样怎么样？这个只是旋转和视角问题，看是不是你所需要的

gongwen0519 · 发表于 2009-8-11 20:02:42

明经论坛一位高手编了个程序，模拟photoshop的斜切功能，把图形“斜切”了，就是楼主要要达到目的，可惜一下子找不到帖子了。

yehe469 · 发表于 2009-8-12 13:05:22

谢谢！！，能具体点吗？但是我想在俯视图或者主视图上看到的是这个效果

wqh123 · 发表于 2009-8-12 21:06:32

使用三维旋转命令，以板对角线为旋转轴，旋转30度左右（在平面坐标系即可）。

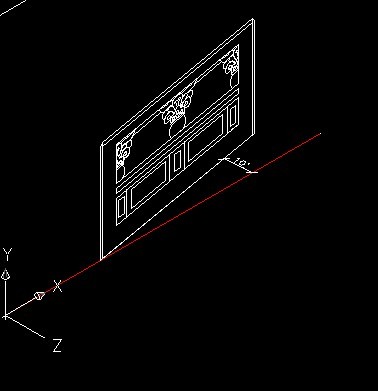

[localimg=400,246]1[/localimg]

[ 本帖最后由 wqh123 于 2009-8-13 18:11 编辑 ]

唐昕晨 · 发表于 2009-8-15 13:46:21

原帖由 gongwen0519 于 2009-8-11 20:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 V2 e: [! }4 @# t, S
明经论坛一位高手编了个程序，模拟photoshop的斜切功能，把图形“斜切”了，就是楼主要要达到目的，可惜一下子找不到帖子了。

在这里，看能用得上不。不过这里面有缺陷，

用法如下: 加载程序(两个都要加载 reactor5.lsp, transXY.lsp)后，运行test

如果不用反应器，就用t1命令
选中物体之后，出现包围物体的外框，当对这个外框的夹点拉伸，就能实施仿射变换(例如错切变换),对这个外框实行其他CAD命令，如move等命令时候，反应器将不再与这个外框联系，当删除外框后，反应器也将移除。

gongwen0519 · 发表于 2009-9-2 21:15:12

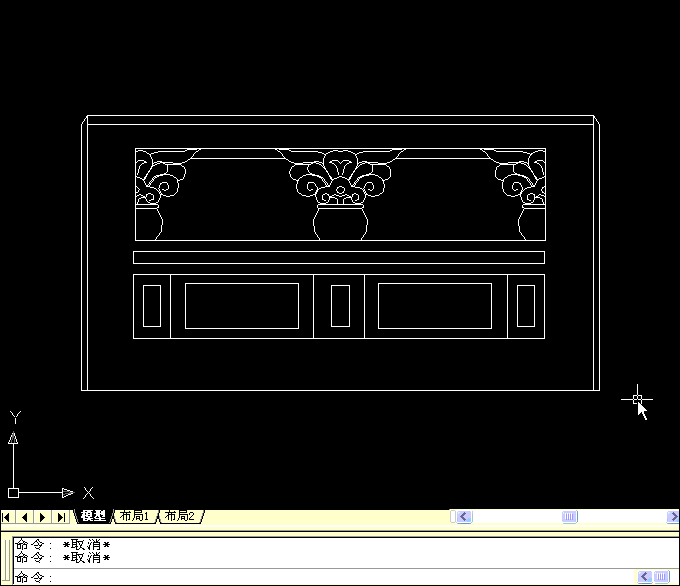

回唐斑竹，今天无意找到那个帖子了“如何像photoshop那样---CAD中的平面几何变换及其矩阵”，该帖第二页有trans-use-block.lsp这个程序，我试过这个lisp程序，好像还可以，演示如下（加载方式如演示——拖拽即可，执行命令t1）。
lisp原程序：

trans-use-block.rar (2.17 KB, 下载次数: 20)

cqwstp · 发表于 2009-9-4 17:33:55

谢谢13楼的解答，我也学习了一下，我自己去试试，有不懂的地方再来请教

smalljunjun · 发表于 2009-9-5 11:29:06

用了一下楼上程序，trans-use-block，本想看能不能用那种方法画正等轴测图，但是对比一下好像有点差距，不知能否帮我解决一下?是我原理能错了。

gongwen0519 · 发表于 2009-9-5 19:14:21

回楼上的，既然是斜切（只是水平宽度不变），就不可能作正等轴测。

yehe469 · 发表于 2009-9-14 19:17:08

谢谢13你们的解答
能说说13楼的原理ma，会做了，不知道怎么回事/~
