[求助] sw标注的时候找交点标注怎么操作

[复制链接]
发表于 2009-8-4 09:28:41 | 显示全部楼层 |阅读模式 来自: 中国天津

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

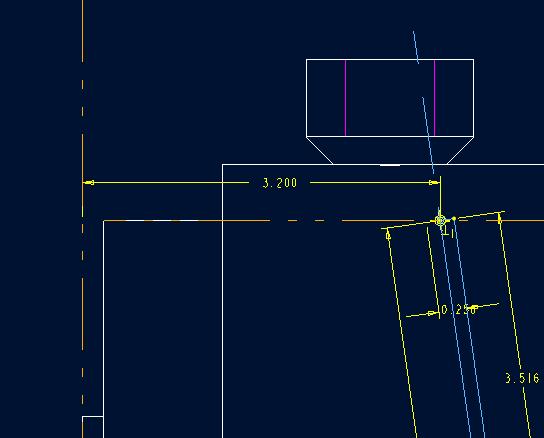

这张是我用PROE做的图* E: E0 I1 H% C$ M" R1 v
' i7 l9 u( e: O5 i$ @* |' j2 w  t& ~1 ~% ]9 `0 j3 d$ G& C
现在我想用SW2009进行同样的标注:
/ k7 `  [- w6 g& [( F9 H
6 v4 _# ~* U6 b; q, u3 V# {距离3.2指的是左端平面到右边一交点的距离
4 N: `( `  X1 r+ R! O! E8 K请问这个 '交点' 在SW2009智能尺寸标注的时候怎么捕捉??
. @8 n1 o! n. J8 h# |  ^, b9 K要单独打点吗??
发表于 2009-8-4 09:35:33 | 显示全部楼层 来自: 中国北京
没看明白楼主的意思,是内孔轴线和左端平面的水平距离么?
7 D, Y  L' J- o/ p8 \) z" O$ k9 k+ v% g$ r" `sw智能尺寸标注下拉有个水平尺寸可以标你这个3.200啊!
 楼主| 发表于 2009-8-4 09:58:42 | 显示全部楼层 来自: 中国天津
距离3.2是左端面和右边的交点的距离" {0 Z1 u. R# y; n# i
交点是指 蓝色的中心线 和 黄色的零件边界线 这两条线的公共点
' b) A' M, p+ h' @: ?" M9 _( @+ B1 w; Q
关键是这个交点该如何选取?左端面只要鼠标点一下就选上了,可是这个交点怎么选取??! d" A3 u$ M7 @# k6 R/ B2 z" U+ ~
: b( A  H& l/ H. C8 ?1 O2 O6 ^4 y  J
智能尺寸标注里面没有捕捉交点的,只能捕捉一条直线的两端点,没有交点或中心点的捕捉,: W) A7 G3 }4 D
这相对CAD和PROE而言不太好标注。
) {* p0 ~! f( f  A' ~) f" x
1 D$ x) V5 O2 `: FSW是不是有其他方法标注这种类似的涉及到 交点到某处的距离 或者是涉及到 中点到某处的距离。
发表于 2009-8-4 11:04:19 | 显示全部楼层 来自: 中国山东青岛
我觉得只能打个点了。。
 楼主| 发表于 2009-8-5 15:44:59 | 显示全部楼层 来自: 中国天津
谢谢各位,我最后还是用最笨的方法——打点 解决的。
发表于 2009-8-5 22:23:08 | 显示全部楼层 来自: 中国北京
先选种智能尺寸,在快速捕捉工具栏中选中捕捉交点然后捕捉那个交点在找到左端平面就OK  可以试试这个方法
 楼主| 发表于 2009-8-6 10:09:46 | 显示全部楼层 来自: 中国天津
原帖由 diyuhuo 于 2009-8-5 22:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 `  n! q6 [* D/ ^9 `先选种智能尺寸,在快速捕捉工具栏中选中捕捉交点然后捕捉那个交点在找到左端平面就OK  可以试试这个方法
* g; b3 _; f7 b7 C; y& }( |- v

9 M0 H' e% b1 L9 c1 ?% W% K7 E, }5 I& ~  {1 M
这个好像不行啊,选了智能尺寸后,快速捕捉就不能用啦,快速捕捉图标显示为灰色不可选,只有在选了任意草绘工具的时候快速捕捉功能才能使用。
发表于 2009-8-6 11:22:32 | 显示全部楼层 来自: 越南
我也遇到過這種問題,只是簡單增加一個點,並且完全定義這個點,再來標注需要的尺寸,在AutoCAD & ProE中,就比較簡單操作,也許這就是Solidworks的不人性化?
发表于 2009-8-6 11:40:41 | 显示全部楼层 来自: 中国湖南长沙
也碰到过类似的问题,恐怕只能加点解决了!
发表于 2009-8-6 21:59:55 | 显示全部楼层 来自: 中国江苏常州
SW要先绘出交点的,选‘点’工具-分别点选两条直线,会出现交点,然后再标注。。。
发表于 2009-8-7 08:15:34 | 显示全部楼层 来自: 中国广西玉林
只能画一个点在标了,希望软件能升级哦。
发表于 2009-8-7 15:28:31 | 显示全部楼层 来自: 中国上海
也碰到过类似的问题,恐怕只能加点解决了!
头像被屏蔽
发表于 2009-8-7 16:05:27 | 显示全部楼层 来自: 中国辽宁营口
提示: 作者被禁止或删除 内容自动屏蔽
 楼主| 发表于 2009-8-7 16:49:48 | 显示全部楼层 来自: 中国天津
两个草图点、草图线段中点和模型定点都不是我要的点!!
5 c1 G1 [* _) N. ^交点、交点
头像被屏蔽
发表于 2009-8-7 17:41:53 | 显示全部楼层 来自: 中国辽宁营口
提示: 作者被禁止或删除 内容自动屏蔽
 楼主| 发表于 2009-8-10 08:57:33 | 显示全部楼层 来自: 中国天津
你想做顺民啊 ?顺民可没大的发展哦!
头像被屏蔽
发表于 2009-8-10 09:01:08 | 显示全部楼层 来自: 中国辽宁营口
提示: 作者被禁止或删除 内容自动屏蔽
 楼主| 发表于 2009-8-10 12:42:28 | 显示全部楼层 来自: 中国天津
你们两是资本家是富翁就有分量啊???这个网站是你建的你也不应该自毁形象!
. X1 d8 I% L; v  J' O8 |: U6 i我问的是:sw标注的时候找交点标注怎么操作?
% O1 i4 I* x+ @2 d扯哪去了?* U; e, A. z; ^8 |( C0 W
有分量也照样回答不出来!
$ T9 ?* J  s3 Z9 {没有答案或者没法操作你就直说,我可不会像某人一样冷冰冰地说你们听不懂中国话!% Z& i- E  h. B: q" }3 w
什么态度!
/ E; a$ [; }& I* K6 d) O; A5 a% @我是来求助的,也把问题说的很明白啦。
! o) @, M  i) ]0 ?, P7 m+ Y, q# h你们两应该是做个顶尖的榜样的,但是看看你们两都说了些什么:
8 v& D: @* G/ r  x
4 h! n; p% b' t+ a7 q. Y1 }. u# a( O听不懂中国话是不是,我告诉这是SW的规矩,你所做就是顺应SW的规矩,由不得你选择.% H. \$ x# Z* r
顺民与这个有什么关系,你是SW的正版用户吗?不是正版用户就别装蒜., K4 A+ g, b* F7 B9 r/ Z1 F
我以前就说过,到什么山唱什么歌,到左侧通行的英国,你不服又如何?不当顺民又如何,英国的左侧通行岂会因你一人不服而变成右侧通行,掂量掂量自己分量再说话吧.# K/ \9 L% W: m* d7 X. x

* }/ {. ~3 @" d; w) z. {$ F做前辈的要有耐心,我是着急要你们帮忙,你们就这样帮忙啊???; J9 s0 U" V" g. H0 l: I
不想帮就别进来!想帮你就说重点。
发表于 2009-8-10 14:00:23 | 显示全部楼层 来自: 中国上海
不好意思,我也是刚学
发表于 2009-8-10 14:07:52 | 显示全部楼层 来自: 中国上海
没注意,没试过~~
发表于 2009-11-5 11:33:03 | 显示全部楼层 来自: 中国上海
原帖由 yuexin9779 于 2009-8-10 12:42 发表 http://3dportal.cn/discuz/images/common/back.gif
& ^; `! x0 w$ D& E& v( \你们两是资本家是富翁就有分量啊???这个网站是你建的你也不应该自毁形象!% `: k. u- E! G3 i% M2 y& D
我问的是:sw标注的时候找交点标注怎么操作?0 e, O8 v1 j6 I
扯哪去了?7 L% M# H! V$ T/ M/ E
有分量也照样回答不出来!! W! D( A: `& Y& D, `- k
没有答案或者没法操作你就直说,我可不会像某人 ...
LZ有空听那两只生信的傻鸟聒噪作甚~
, M! A8 }* ~6 W4 _5 C我少来三维也就是懒得看见此类人嘴脸~以下是参考办法~虽然可能没有破衣便捷但是也不错用了
* j1 S$ \. R+ e9 N3 ]也或者可以先做直线相交再做圆角~这样直线的交点还会保留8 z/ i" L$ U, \0 q) w: ^

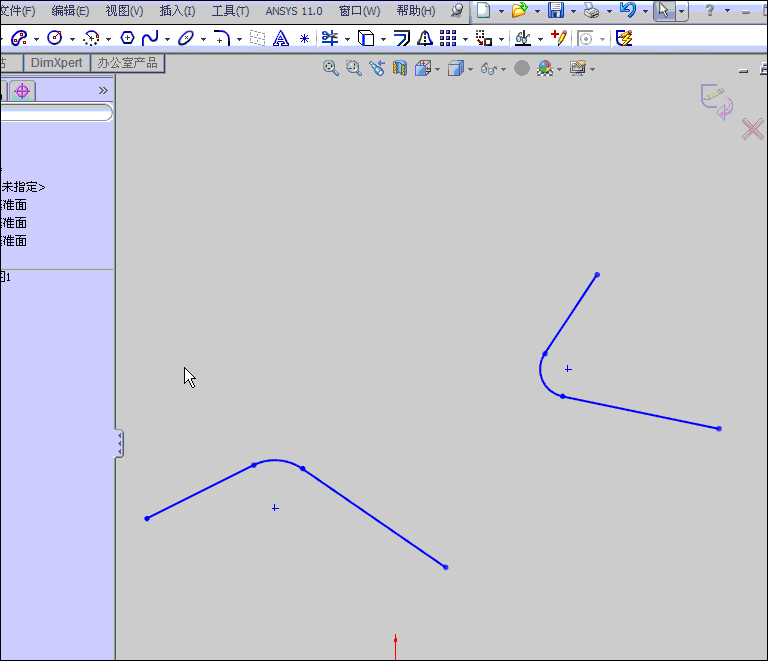

1.gif # F) B  @- E6 G2 x7 M% l

" X1 v! L# ]2 Z[ 本帖最后由 77607283 于 2009-11-5 11:40 编辑 ]
发表于 2009-11-5 11:52:24 | 显示全部楼层 来自: 中国山东济南
这个扫街还真够2B的
发表于 2009-11-5 12:09:25 | 显示全部楼层 来自: 中国浙江宁波
若草图中有标尺寸的话可否选中特征再插入模型项目呢?
发表于 2009-11-5 17:02:45 | 显示全部楼层 来自: 中国北京
好像是不能,应为在SW里,交叉线不能生成实体,在INTENTOR里也是这样,要再做个点才可以哦。
发表于 2009-12-8 15:35:48 | 显示全部楼层 来自: 中国江苏苏州

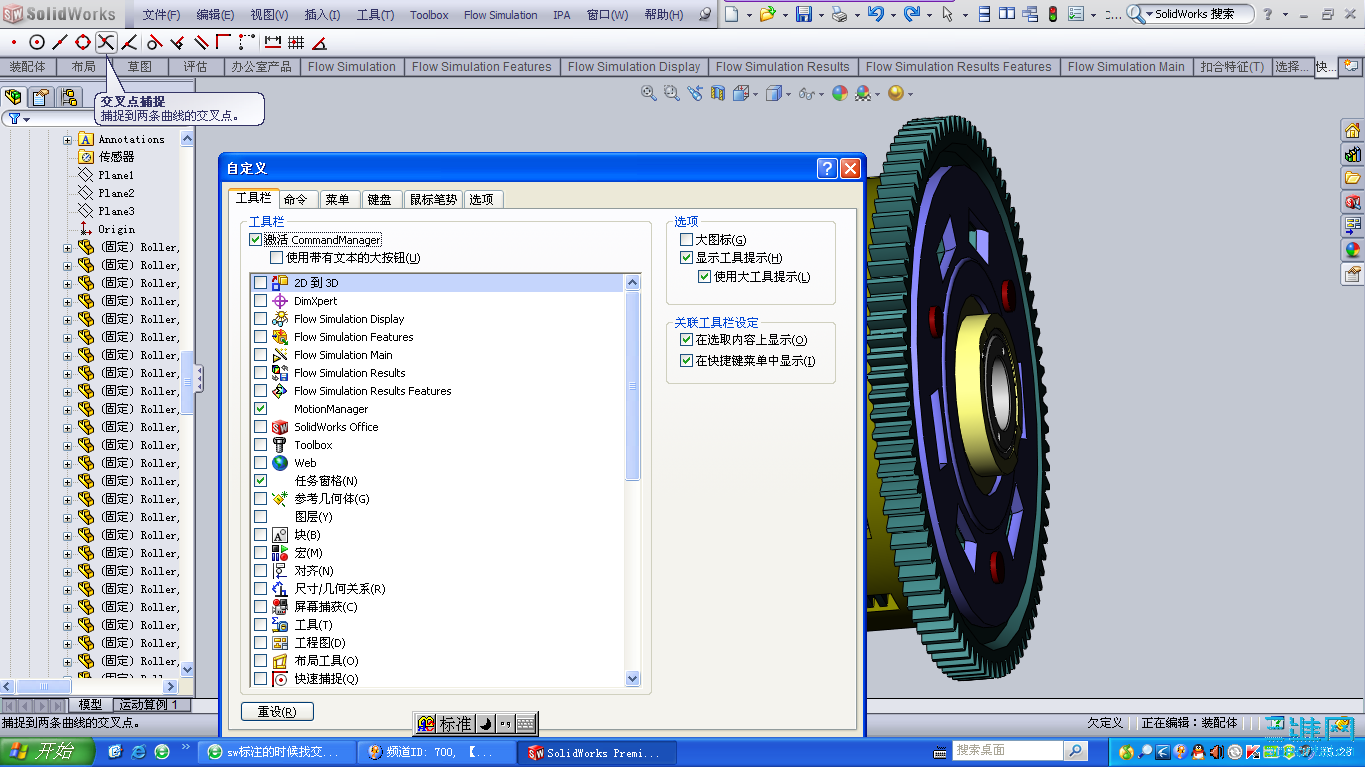

快速捕捉
