用CAXA实体该怎样绘这个图

zhongen · 发表于 2009-7-21 12:10:30

您需要登录才可以下载或查看，没有帐号？注册

x

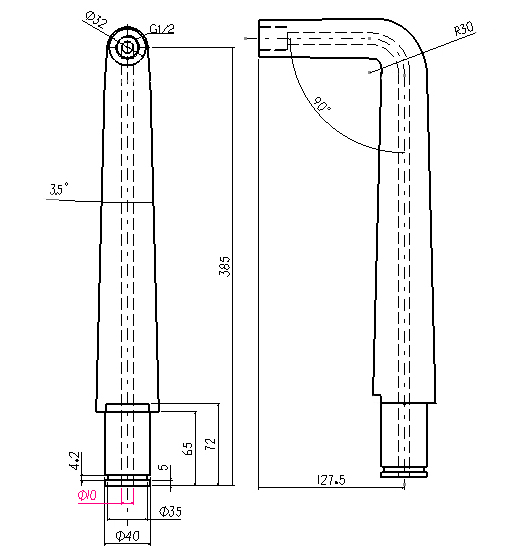

这个图我真的不知道该从何下手，麻烦版主或其他高手帮忙做个视频的教程，不胜感激！

pjtl · 发表于 2009-7-22 13:31:53

我用的是2008实体，教程不会作，你打开设计树看一下。

[ 本帖最后由 pjtl 于 2009-7-22 13:36 编辑 ]

zhongen · 发表于 2009-7-22 13:36:35

原帖由 pjtl 于 2009-7-22 13:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif: M- J& g& Y1 h3 b
我用的是2008实体，教程不会作，你打开设计树看一下。1379257

文件打不开，您用的是2008 R3吗？我用的2008R2.
提示您所用的版本比我的新。

[ 本帖最后由 zhongen 于 2009-7-22 13:50 编辑 ]

有彩虹的时光 · 发表于 2009-7-22 13:41:50

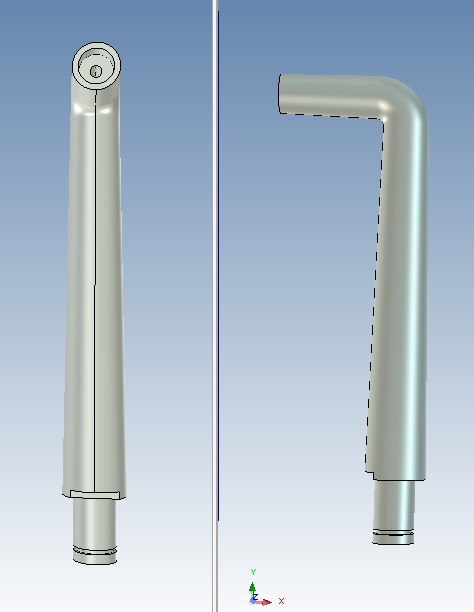

这样的吗？大头端面直径没有标注吧？

zhongen · 发表于 2009-7-22 13:47:59

原帖由 123456bbs999 于 2009-7-22 13:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* m3 q0 D! C0 C* {( s3 D& X" O这样的吗？大头端面直径没有标注吧？

是这样的根据长度和锥度自动得到大头端的尺寸，大概是55左右。您们是怎样绘的我很想知道。

[ 本帖最后由 zhongen 于 2009-7-22 13:51 编辑 ]

pjtl · 发表于 2009-7-22 15:02:37

我向来是把复杂的问题简单化，这个电极的关键是90度弯头，如果作成带斜度的较为困难。我是直接从图素中拖出一个“部分圆环”，按需要调整尺寸，再分别拖出两个“圆柱体”放在“部分圆环”的端面，分别按需求调整尺寸，按角度用“边倒角”除料。剩下的就简单了，不多说了。
4楼做的比我好，你可以向他请教。

hgy207ts · 发表于 2009-7-22 15:50:05

高手们都出来了。

zhongen · 发表于 2009-7-22 20:00:17

“123456bbs999”能说说您是怎么做的吗？

a12343636 · 发表于 2009-7-23 13:41:08

先研究研究再说
等

dongchongxiacao · 发表于 2009-7-23 21:14:26

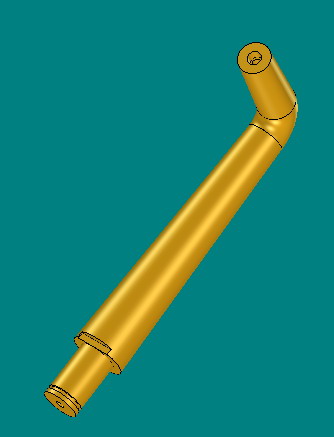

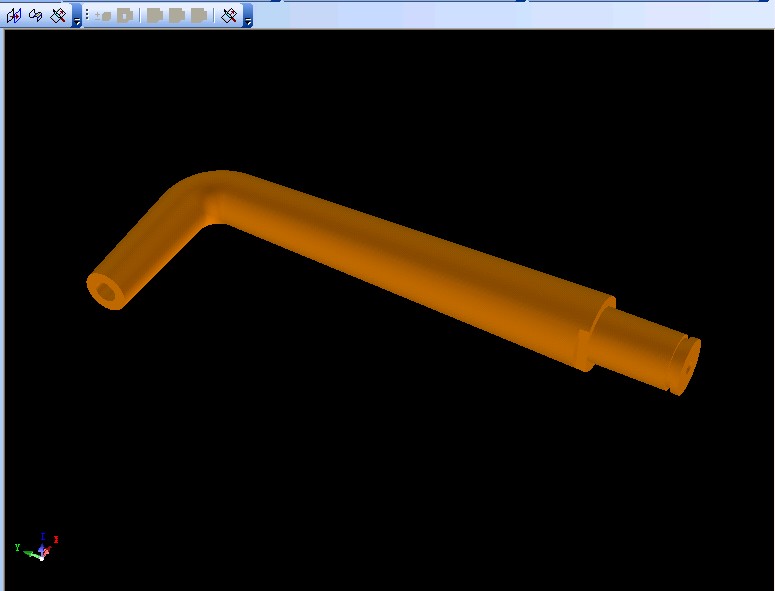

给你一个参考，尺寸不准，你可以自己修改。电脑录屏卡的要命，将就看吧。

[ 本帖最后由 dongchongxiacao 于 2009-7-23 21:18 编辑 ]

hewlong007 · 发表于 2009-7-23 22:46:41

:good 高手就是不同凡响，牛！

zhongen · 发表于 2009-7-25 13:43:16

在版主的热心指导下原来是这样简单，我自己绘了2天都没绘出来，真的很感谢版主，不知版主在哪个城市有空一起喝酒。
