为什么我画的螺纹无法扫描？

mdm · 发表于 2009-7-21 11:56:59

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我的绘图步骤：

1. 以右视图为基准面，绘制直径为4mm圆，反向拉伸0.5mm实体；

2. 以右视图为基准面，绘制直径为2.6mm圆，拉伸3.5mm实体，两者合并显示；

3. 在两者交接处倒0.05mm圆角；

4. 以右视图为参考面，绘制新基准面，距离3.5mm，即螺钉底部所在平面；

5. 在新基准面上绘制直径为2.6mm圆，添加螺旋线/涡状线1，选择恒定螺距，螺距0.4mm，反向，圈数8，起始角度　　　0，顺时针；
6. 选择上视图为基准面，以螺钉与新基准面相交的点起始绘制三角形，底边于螺钉面同处一面，三角形底边长　　　　　2.4mm，夹角为60°，添加几何关系：三角形底边中点与螺旋线穿透；

但是，再无法选择切除扫描，此时切除扫描为灰色不可选；不知道是哪里出错了？请高人帮忙看看。
图传不上来

muyihx · 发表于 2009-7-21 19:03:21

你三角形底边的长度可以在设置的精度内无限趋近螺距，但是不能等于螺距！

wwwzzzvvv · 发表于 2009-7-21 19:44:29

原帖由 mdm 于 2009-7-21 11:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ L5 J* p! X0 h' t  W" l2 E0 }
我的绘图步骤：
6 T: X4 Z' }  u# O2 f2 X  f4 n2 T  J9 T7 ]2 `- \$ m5 C
1. 以右视图为基准面，绘制直径为4mm圆，反向拉伸0.5mm实体；
3 K' O% M4 }  ~: N; O# _0 S: E
9 I% f- o+ Z" K# C- Z; `. p7 ?+ c1 s
$ J4 J8 [8 g- C6 @2. 以右视图为基准面，绘制直径为2.6mm圆，拉伸3.5mm实体，两者合并显示；6 Y% f! a) [5 C) S3 i7 g
, T  J% H+ N8 b: U8 M- u
3. 在两者交接处倒0.05mm圆角；3 n( B7 E6 @2 Z0 V+ y" o; X
/ o/ q! t+ F$ |% d1 E
4. 以右视图为 ...

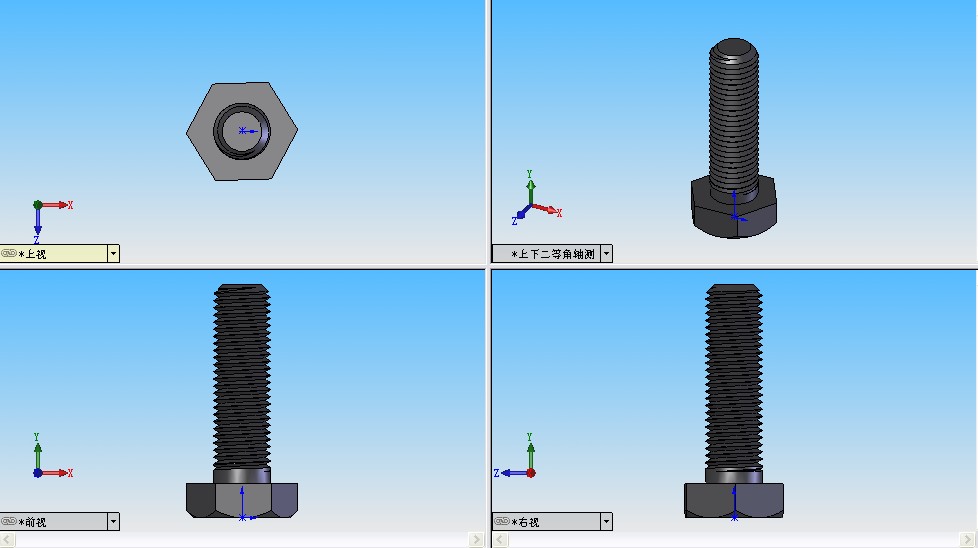

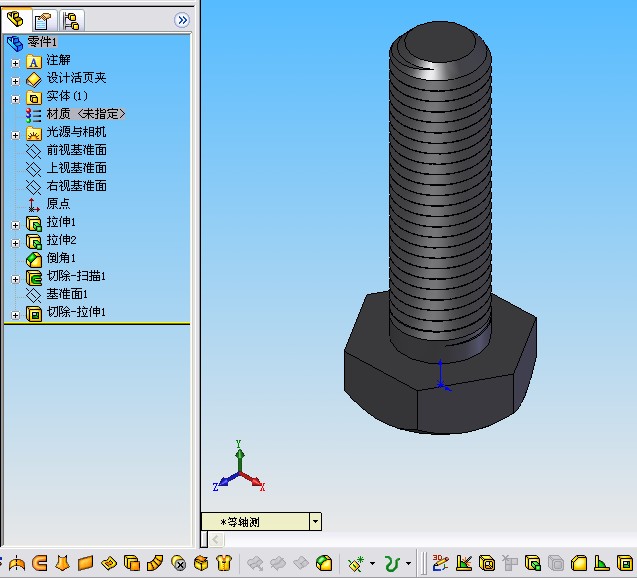

看看是不是你需要的，见附件。

clijian19810701 · 发表于 2009-7-21 21:18:04

以前我也遇过，不知道怎么解决

xuxinzhi2006 · 发表于 2009-7-22 07:05:03

下载三楼的源文件看看就知道你错在何处？

zf3956993 · 发表于 2009-7-22 08:03:45

来踩下~ 学习

好大 · 发表于 2012-11-13 16:02:04

今天碰到困难的了，谢谢三楼的文件

liuyi023 · 发表于 2012-11-13 16:30:14

是你的三角形边长大于了螺距，如果小于螺距就可以了

laowei301 · 发表于 2012-11-14 09:57:13

下载一下，看看如何画螺纹的，谢谢

ZHYJ96 · 发表于 2012-11-14 14:32:54

标准件库里有大量螺栓，不需要画
