[已解决] 工程图倒角样式、显示的阵列圆辅助线不能手工标

[复制链接]
发表于 2009-7-19 17:36:09 | 显示全部楼层 |阅读模式 来自: 中国江苏泰州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
请教大家几个问题,
: o2 X. p% j; k% v0 S) ]    在PROE工程图是在标注倒角的时候是如何处理的,默认的不合国标

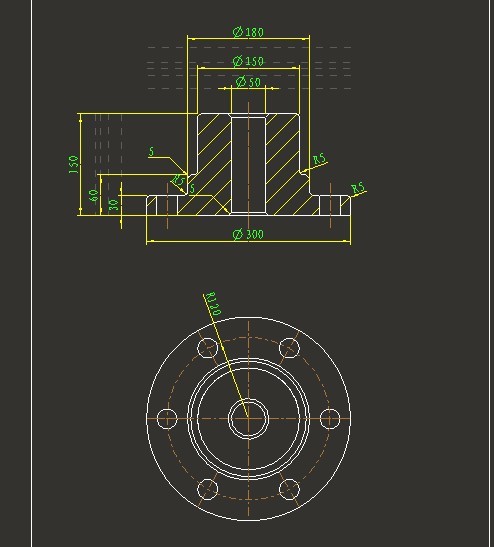

7 {% W0 `5 q1 h2 w8 h    用显示拭除的方法显示的阵列孔辅助圆显示的尺寸不合要求,但是又不能手工标注,手工标注时好个辅助圆不可选,如下图% l  I, h/ ^# d1 Z
    如何在标注形位公差的时候(我想标两个尺寸,如一对轴承孔)让引线从两端引出
4 L( a7 i/ K. Z/ ~谢谢各位!
 楼主| 发表于 2009-7-20 21:34:58 | 显示全部楼层 来自: 中国江苏泰州
关于第二个问题,用轴阵列显示的话就是直径了,但还是不能手工标注,只能通过显示试除去显示,第三个问题今天又试了下,用注释可以标另一半,但是不方面,不知道有没有更好的办法。倒角问题到现在还没有解决(上面的说法也不对,在放置孔的时候以直径及角度定位就可以显示直径了)
6 ?. S" d+ [* m/ R& M0 A2 A5 S' S) o
[ 本帖最后由 zcty9987 于 2009-7-23 12:40 编辑 ]
 楼主| 发表于 2009-7-21 20:48:59 | 显示全部楼层 来自: 中国江苏泰州
哦,为什么有人解答的呢
 楼主| 发表于 2009-7-23 12:42:10 | 显示全部楼层 来自: 中国江苏泰州
没人回答,编辑时间已经超了,请版主关闭些贴
