请大师指点这种情况该如何添加配合关系？有截图

努力到无能为力

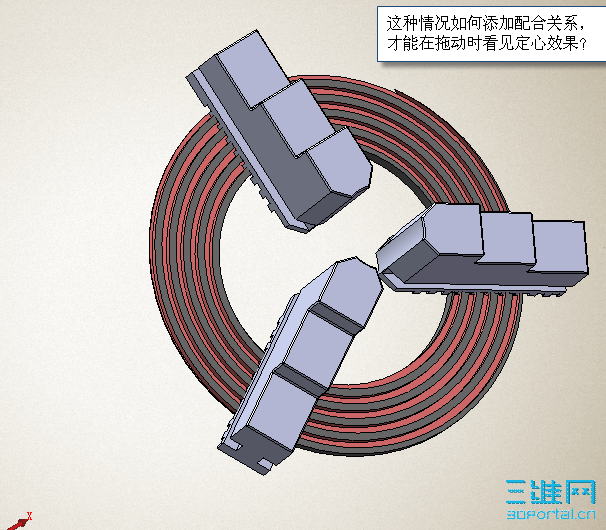

请问一下大师：三爪自定心卡盘结构该如何添加配合关系，拖动时才能看见自定心效果。
! L" k% @2 G3 W% ]( N) Z

能得到不老叔的关注，倍感荣幸，现把配合模型发上来。顺便请不老叔指点一下错误！先向不老叔致以诚恳的谢意！
- K2 `4 J: t& ]/ v
[ 本帖最后由 无友 于 2009-7-7 12:09 编辑 ]

ipmt

原帖由 寂静天花板 于 2009-7-7 07:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif
相切配合，爪子的槽平面与螺旋线弧槽相切配合。

还有要前部的弧要与中心同心

pengshenmao51

要达到拖动后有定心的效果 我想可以先装配一个爪  然后运圆周阵列来得到其他两爪  这样 它们会同步同心

WDWZHB

首先确定三爪不能使用零件阵列，必须各自造型，因为每爪不一样装配有旋向和先后顺序，另外需要增加3-120°约束。

pengshenmao51

哦 不好意思  圆周阵列是不行  感谢楼上的分享  学习了

努力到无能为力

谢谢大师们的跟贴，我试过了，都不行。
不论是选择弧面和弧面，还是弧面和弧线“相切”或“重合”，都提示“所选实体对当前配合类型无效”
三个爪都是同一个螺旋角独立做的。

w_hs1

如果足下的模型是08以下的，发上来帮你看一下。

muyihx

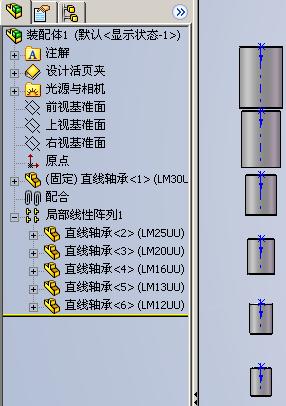

还是用阵列吧，不然在移动一个爪后，其它的不会动，就失去了你求配合的意义了，介于楼上说零件不同，我贴个图希望对你有用

w_hs1

不用阵列，移动一个爪，其他两个也可以一起动呀。方法多得很。

muyihx

请教不老，我刚刚玩，对于很多方法，能教两种不？

努力到无能为力

问题是现在是一个爪也配合不上啊！

w_hs1

原帖由 无友 于 2009-7-7 12:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, a, J/ h% F. {2 e, s5 J问题是现在是一个爪也配合不上啊！

$ c/ l5 g/ s6 P% @4 n# E* o本来想趁今天有空帮你做一下的，你不发上来我也就没法帮上你了。总不至于空对空，谁讲的清楚啊。

w_hs1

看到楼主贴上的模型，发现有些问题。
1、几个卡爪有不知名的外部约束。
4 `% O7 \: b5 }) H2、几个卡爪的在零件模型内的定位太随意，因此很难以零件基准面作装配配合对象。
0 i$ c% D9 o$ \2 W- d8 G7 D1 S3、卡爪零件的槽用与丝盘相同的阿基米德螺旋线作出，这样从理论上说这种配合是无法运动的，应该卡爪上任何一圈槽的曲率半径要小于丝盘中的最小曲率半径（最内圈处）才能正确运动。
4、用垂直于阿基米德螺旋线的槽型扫描的形状是不能加工的，扫描槽型轮廓平面应该通过丝盘的轴线才行。
" ]/ e8 P- F6 o& R4 n5、三个卡爪螺旋面的起始位置应该错开120°螺旋位置，这一点没有做到。
) }" V5 o9 J3 b- g& ?8 [) r, k
因以上一些原因，要正确配合是不可能的。所以这里仅按逻辑关系进行装配配合。由于上面第2条的原因，为了实现逻辑配合关系，在装配体中添加了两个辅助基准面。如果在零件模型中早作适当安排，那么这些装配基准面是不用添加的。
- [* D$ @" g! y

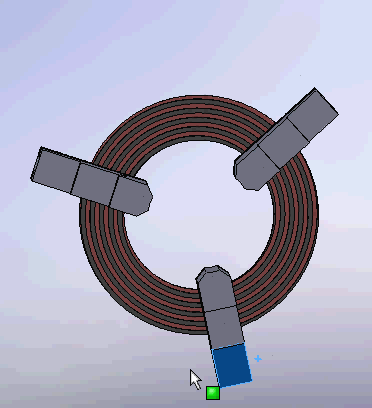

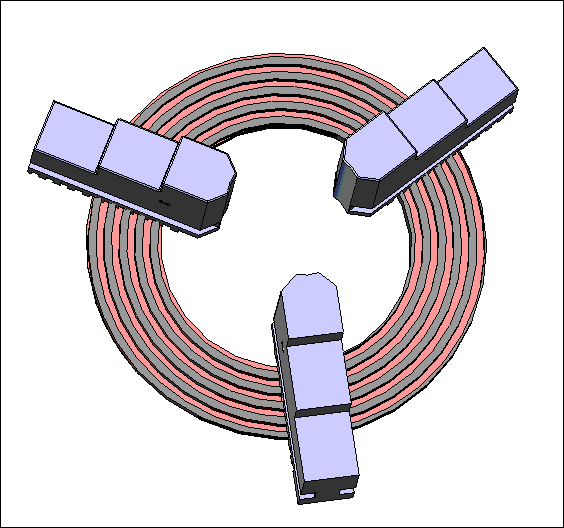

" c+ r& B0 S3 H/ a6 i( K装配效果如下图
' X7 {" x. E7 z" }' V
http://1
5 @$ i7 Z# e3 O0 T( h  I- `
6 u* k7 B5 `9 h  n- e5 v[ 本帖最后由 w_hs1 于 2009-7-8 08:14 编辑 ]

努力到无能为力

谢谢不老叔。是不是SW08以上做的模型！
我用的07版，打不开。第4点不太明白其意思！
能不能顺便请教一下，如何用07版打开以后的版本。
) c" i% [$ l$ N+ \3 @比如有什么工具能在不打开文件的情况下，把文件的属性改为IGS文件？
或者能否再麻烦不老叔另存为IGS文件打包发上来，或带图片发到我的邮箱437125767@QQ.com谢谢！

yhz-2

IGS文件是没有约束的
我感觉上面讲的都很清楚了啊，为何还不明白:L

yhz-2

一直没注意是螺旋线的啊，螺旋线的话，还是多参考参考不老的指点吧。

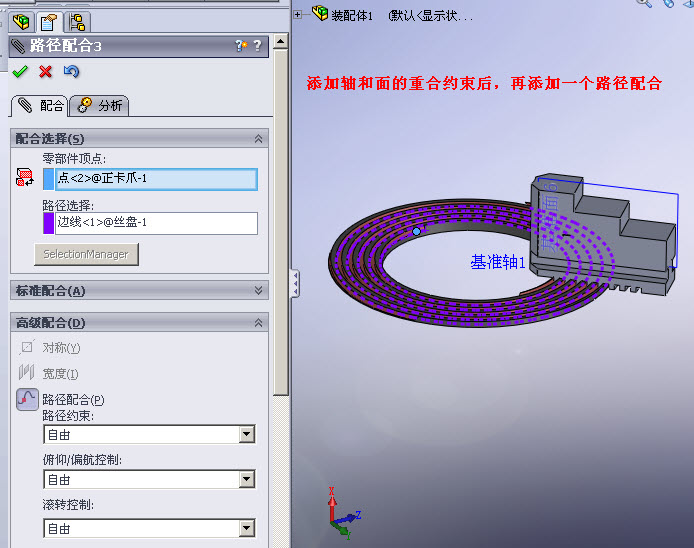

我这随便做个一个，不知道07有没有路径配合的东西，本来想试试凸轮配合的，好像有点困难，暂时放弃了

努力到无能为力

楼上的大师的卡爪是螺旋线扫描切出来的吗？
5 _4 c. o2 ]# E谢谢不老叔和楼上各位大师。
我想主要问题1、是卡爪槽是螺旋线扫描切出来的，还是圆环槽阵列出来的？
7 U' D+ v6 H) O6 _3 V& f            2、配合关系是用的相切还是重重合？
我最后是把卡爪用环形槽阵列切出来，添加相切配合关系，问题才得以解决。

w_hs1

两个爪用阵列必须解决三个爪的螺旋槽位置是不同的，各差三分之一个螺距位置，当然不是不可解决，但不知足下是如何处理的。

ljm1200

2009-7-8 8-43-32.jpg (56.78 KB) 这张图的配合怎么没法实现啊！

yhz-2

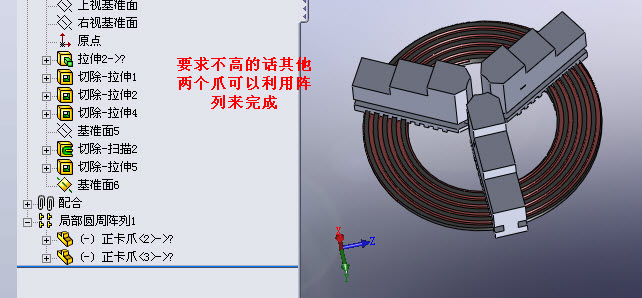

就如不老说的，每个爪其实各差三分之一个螺距位置，所以事实上是不能用阵列来做的……阵列的话，肯定会干涉的，对但是在要求不高的情况下，阵列也可以将就的 所以我说了“要求不高的话，可以直接阵列”
圆周阵列的话，旋转一个零件，其他两个件自然会一起做运动了，不过肯定是圆周的阵列，也就是必然干涉的。
要不嫌累的话可以自己加上其他两个，然后像不老那样来添加约束使其间隔120度。

我直接用的楼主的文件做的，没另外做
1 L; ?/ W9 t  |1 d! v0 N  u2 D$ X

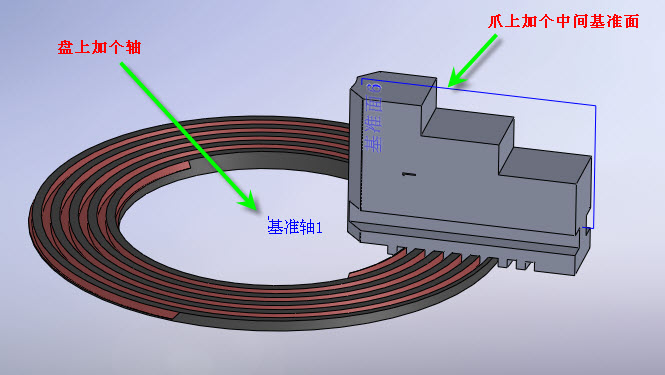

楼上的，那个配合加轴和面重合即可啊，没有啥难度的啊
