工程图剖切后出现的问题

txz1314 · 发表于 2009-7-2 19:00:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

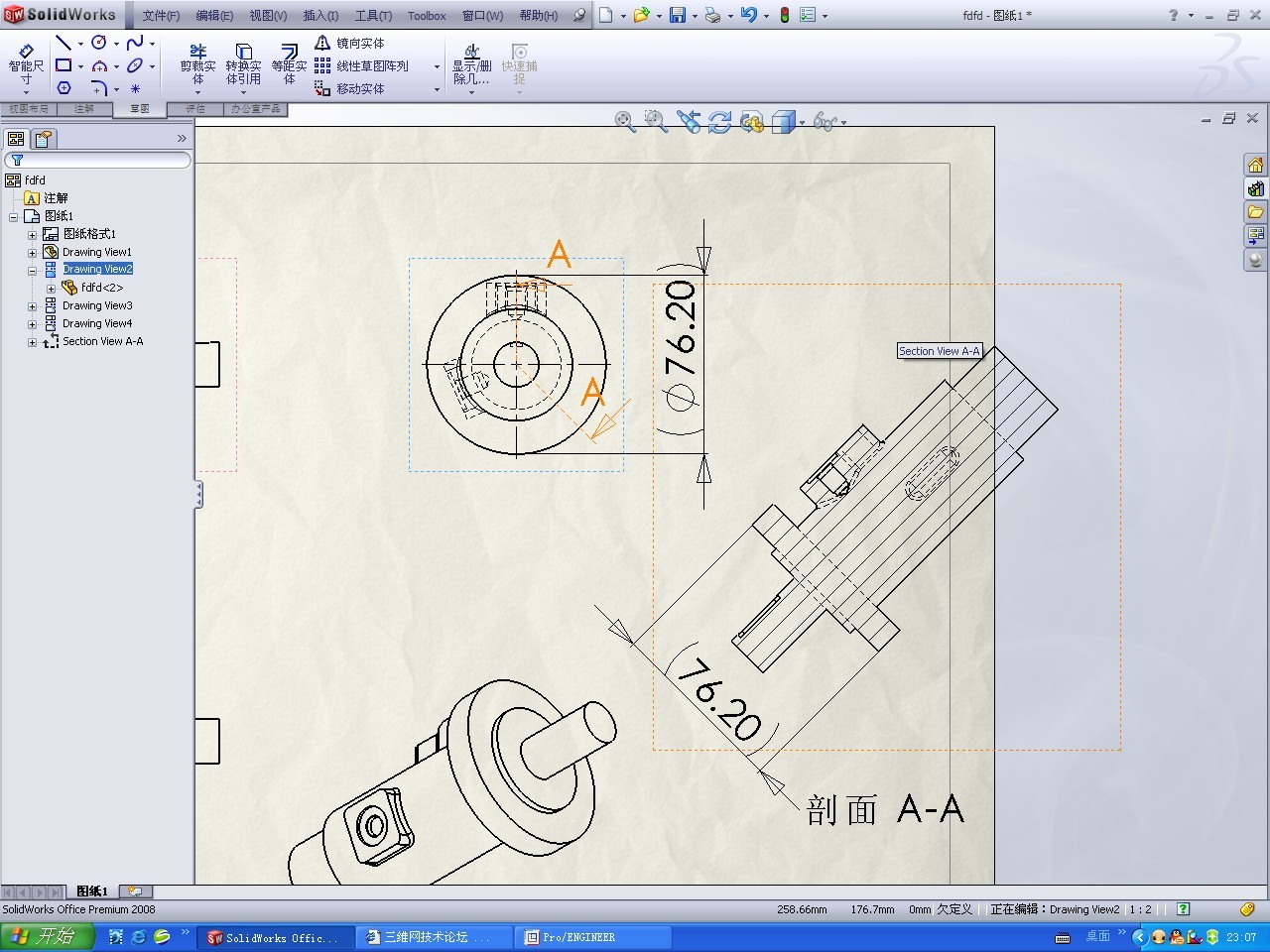

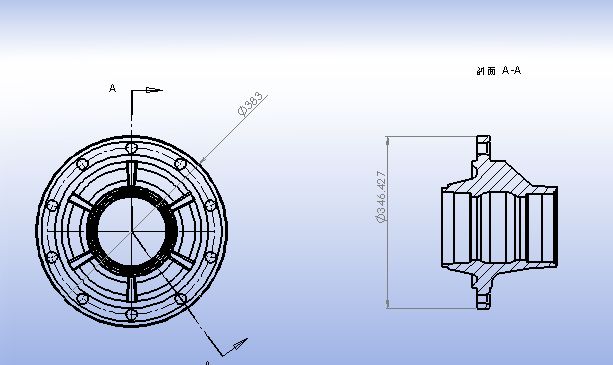

工程图剖切后两个直径为什么不一样大家看看截图以前没注意

yc2006 · 发表于 2009-7-2 19:09:27

选展开剖视

txz1314 · 发表于 2009-7-2 19:34:59

有展开剖视？

yc2006 · 发表于 2009-7-2 19:55:38

展开视图。。。

txz1314 · 发表于 2009-7-2 21:00:35

是的我确定！~~！但是转换DWG格式到CAD里编辑两个直径是一样的

luna_wish · 发表于 2009-7-2 21:12:12

用　　“插入　模型尺寸”。

txz1314 · 发表于 2009-7-2 22:14:39

看来这是一个漏洞啊

mgf123 · 发表于 2009-7-2 23:05:14

是不是自己哪里搞错了？？

gamptc · 发表于 2009-7-2 23:13:08

再检查下，看下尺寸线的两端线条能否变更下。是否会出现另外的尺寸。

w_hs1 · 发表于 2009-7-3 08:40:20

1、尽量用“插入——模型项目”来标注工程图尺寸
2、尽量不在旋转剖视图上标注直径尺寸

FZH628 · 发表于 2009-7-3 09:31:43

剖视图下面的尺寸其实是主视图剖切哪里的尺寸，所以，不是直径尺寸。直径尺寸最好在主视图标注，剖视图的竖向尺寸都不对。轴向尺寸到可以用。

老婆好美 · 发表于 2009-7-3 10:11:42

原帖由 w_hs1 于 2009-7-3 08:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 G. M- n* e: A4 y1、尽量用“插入——模型项目”来标注工程图尺寸' t* N& K, D9 g G2 M
2、尽量不在旋转剖视图上标注直径尺寸

同意此观点，楼主是在剖视图上标注的直径尺寸，所以就小了

lishuguang1 · 发表于 2009-7-3 10:55:52

应该是显示问题！

txz1314 · 发表于 2009-7-3 13:03:48

原帖由 老婆好美 于 2009-7-3 10:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 U) s9 o4 u) G% a% c i5 a( c: T

5 }) ^( h( B* S! i _5 V4 b# Q
7 x" X+ d% k2 [4 I6 T3 S/ V- U同意此观点，楼主是在剖视图上标注的直径尺寸，所以就小了

问题是转换DWG格式用CAD怎么两直径是一样的呢？
