关于proe出图的问题

zcty9987

问题1:在PROE的工程图中，可以让一部分零件有隐藏线，一部分没有，我是说在一个视图里。
8 z" w. m8 P+ \2 Z3 ?0 \7 C3 K问题2：我在出工程图的时候已经设置了笔宽文件，出图时也分了粗细线，不过PROE出的图的线看起来有粗糙，而转成CAD出图那个线形就很清晰了，有没有      什么办法可以解决这样的问题。
2 ^: p0 }9 \3 O8 a9 P6 `( Y# h1 U问题3：我想在组件工程图里显示零件及部件质量，也设置了关联参数asm_mbr_pro_mass，可是出图的时候那一栏里什么了没有。

8 T0 x- ]. X! r/ f4 c
; j  a: v0 x: g
  N5 \" |, Y  D6 N% i在此先谢谢了！
9 ~2 L# \, G5 v( A& p! ~- p  h3 S
[ 本帖最后由 zcty9987 于 2009-6-30 19:07 编辑 ]

ganyiwei

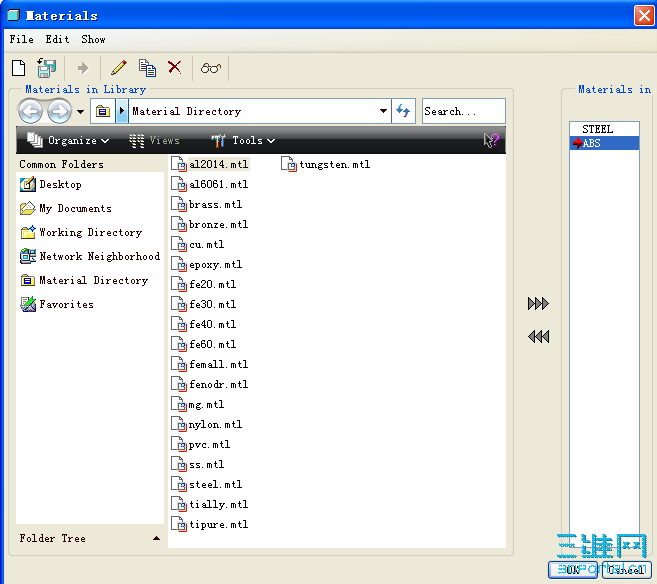

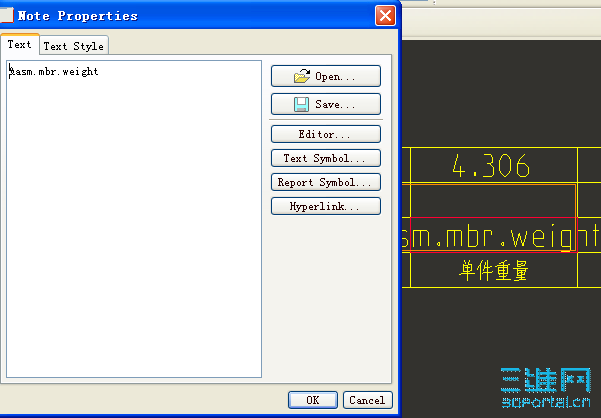

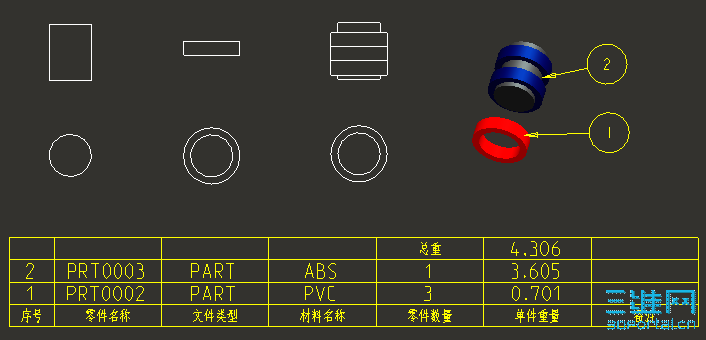

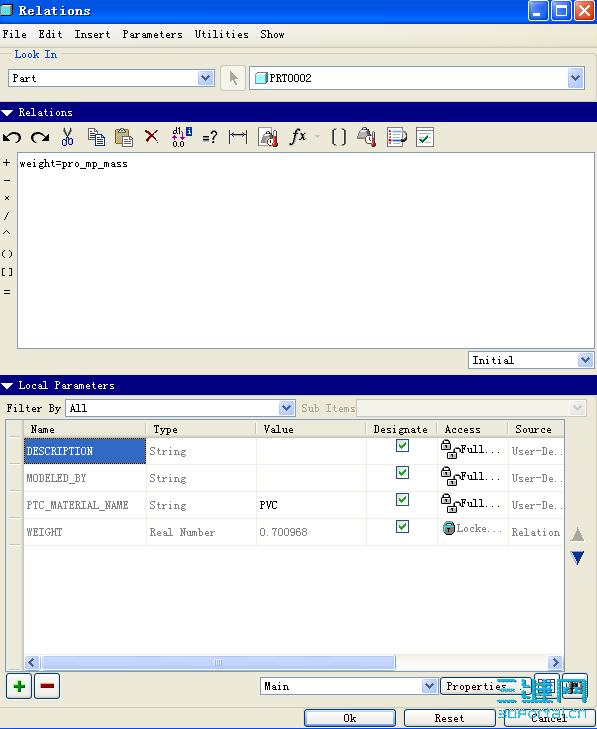

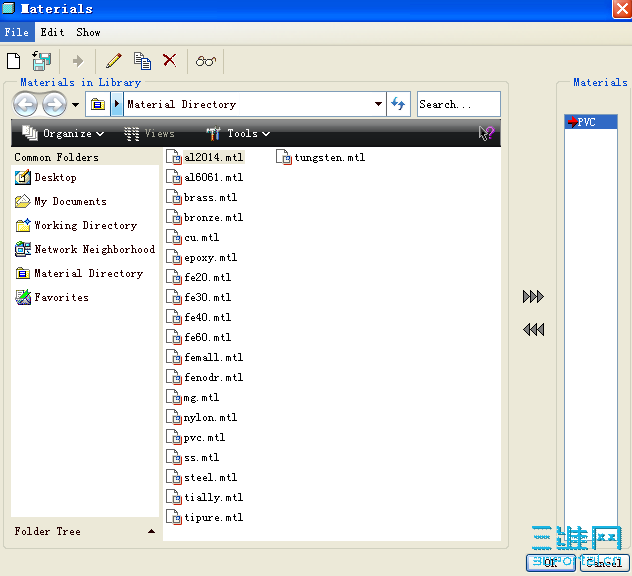

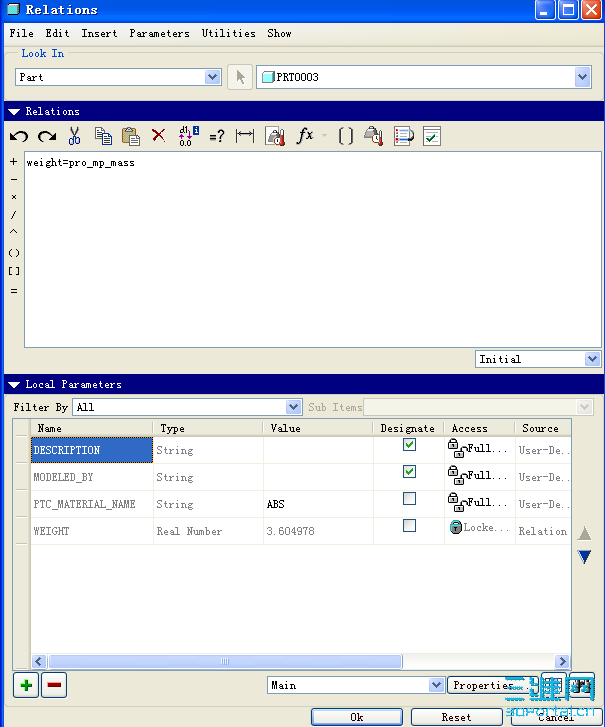

先回答问题三把：  正确引用参数应该为 &asm.mbr.pro_mp_mass , 是”点“， 不是下划线，写关系的话才是下划线。
问题一 你试下 --边显示
问题二 ：确保你的config正确加载你的pnt文件， 笔宽设置对了没？ 在打印设置那里能看到你的笔宽文件。

zcty9987

先谢谢你，边显示我也会用，不过我今天想出一个收割机底盘的工程图，因为底盘型材之间有交错，为了表示下面的那个型材是连续而不是两断而要用虚线，这样的话是不是就手工做线了啊，那太麻烦了，有没有其他好的办法？
   参数我也用过&asm.mbr.pro_mp_mass，不过也是没有显示出来密度属性是在模板中设置的默认的，没有再单个设置(后来发现是单位与精度问题，单位T，所以基本上都是0了），不过又发现一个怪问题，在模板里设置的总重量为&asm.mbr.pro_mp_mass*&rpt.qty，可是在最后出来的时个没有进行运算，成了单件的重量*件数了，不知是为什么。
   笔宽正确，可以显示粗细分别，就是打印的质量比CAD差多了，看起来毛毛的，线型轮廓不是很清晰。
; n# s# s3 A' C. c   再请教一个问题，球杆可以设置成默认的就是引线在面上且端部为加点吗？

[ 本帖最后由 zcty9987 于 2009-6-29 20:23 编辑 ]

wz_111

wz_111

再请教一个问题，球杆可以设置成默认的就是引线在面上且端部为加点吗？

请看我的这个回帖：http://www.3dportal.cn/discuz/vi ... p;page=1#pid3783019

ganyiwei

直接用 &asm.mbr.pro_mp_mass是可以的。 另外想请教下斑竹我用以下方法控制小数位数为何不成功，还是三位小数：
) V) r; i7 N2 eif asm_mbr_pro_mp_mass<0.01
5 }* V5 U5 Y$ E- Y  t. tnum_dec_place=4
else
# z& N# `" |8 snum_dec_place=2
endif
! O9 K6 `5 l. ^( L( v/ v' A" kpw=ceil(asm_mbr_pro_mp_mass,num_dec_place)
1 @! m2 M( L. N; s+ F& O7 x! ttcmass=ceil(rpt_qty*pw,num_dec_place)
) E/ ?, }' u( J% W" _( t
) k& ^7 v5 T" j4 U# a零件单重为 &rpt.rel.pw
7 {4 G8 O- D+ r$ o7 Z同种零件总重为 &rpt.rel.tcmass
; x9 H1 q* e2 Y3 Q9 }8 k我零件总量都大于0.01， 可就是不显示2位小数。
为何？

ganyiwei

原帖由 zcty9987 于 2009-6-29 20:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( g8 r" [' G4 U- }; G) g先谢谢你，边显示我也会用，不过我今天想出一个收割机底盘的工程图，因为底盘型材之间有交错，为了表示下面的那个型材是连续而不是两断而要用虚线，这样的话是不是就手工做线了啊，那太麻烦了，有没有其他好的办法？ ..
3 H5 X- L8 R% R不过又发现一个怪问题，在模板里设置的总重量为&asm.mbr.pro_mp_mass*&rpt.qty，可是在最后出来的时个没有进行运算，成了单件的重量*件数了，不知是为什么
7 [7 U" [" \# M& L! u.

- C3 n: R, h' x) a: o5 Z: @+ v

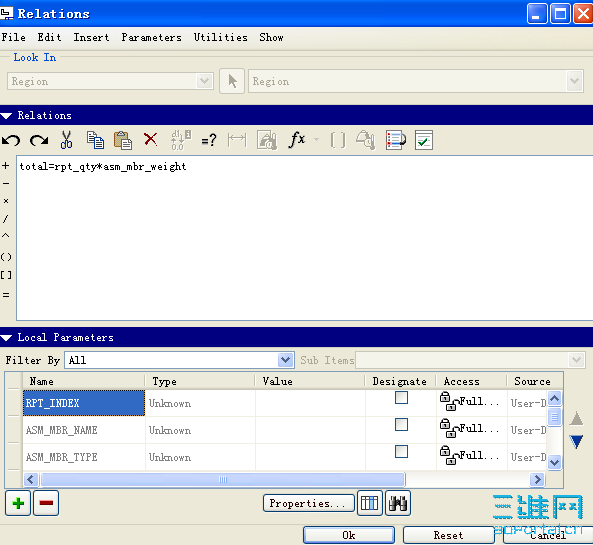

! @6 ?8 \. H* Y' c9 q% U$ N你犯了个很严重的错误， 在明细表那里是不能进行加减乘除运算的，只能引用参数，你把总量参数tweight=asm_mbr_pro_mp_mass *rpt_qty   然后在明细表那里引用tweight, 这样写：&rpt.rel.tweight

zcty9987

谢谢两位，总重量显示的问题已经解决，两位能不能给传一个打印机的配置文件，我的打印出来感觉墨重而且毛糙。

ganyiwei

试下这个，

zcty9987

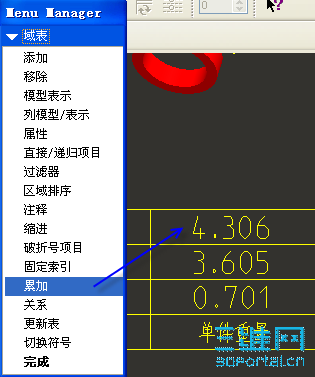

补充一下，关系是在表，重复区域 域表内的关系，然后点重复区域就可以看到关系对话框了。

ganyiwei

顶上，我的问题还没解决呢。 版主，，高手，，，上呀。

zcty9987

这个问题我暂还不懂，有时间的话我也研究研究

zcty9987

ceil后面的参数应该是number_of_dec_places，而且用这个关系编辑之后已经实现了小数进位的控制，可是不能后续消零，导致多后面多出零来
. K. u( ~; z+ c0 j- g
lead_trail_zeros此选项改为你想要的行了。
" T: m1 S5 W  Ystd_default* - 只显示尾随零。不显示前导零。
" v1 }5 ~. u% A) [! f- L  Vstd_metric - 只显示前导零。不显示尾随零。4

1 s( T; w* a6 ~& i3 Vstd_english - 只显示尾随零。不显示前导零。
+ Y" F& o" I& ?# z' rboth - 显示前导零和尾随零
此设置可以控制工程图内的前导，后续0的显示，可是我现在还不能控制重复区域的前导，后续0的显示。
, @  t  {* Y# s; g. G. j4 w; v
[ 本帖最后由 zcty9987 于 2009-7-1 18:40 编辑 ]

yehui6025

真的要好好学习了,感觉自己不懂的太多

ganyiwei

原帖由 zcty9987 于 2009-6-30 23:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ ~* J( J+ p! w+ Oceil后面的参数应该是number_of_dec_places，而且用这个关系编辑之后已经实现了小数进位的控制，可是不能后续消零，导致多后面多出零来

- [- P- X. K- n- k: _lead_trail_zeros此选项改为你想要的行了。
/ h6 O/ _3 C7 E8 w6 hstd_default* - 只显示尾随零。 ...

1 U. S* h2 M* n- Y' \' g/ P, J
* P  t6 N# X/ z& X8 N' q

看到你的短消息了，现在才回复你，我的搞定了。
" I7 r5 F# J( _1 d; Z# c4 R2 I1. 首先给你阐明一点ceil 公式  ，number_of_dec_places并不是系统参数，你可以写成yxyrryx, 随便写，总之你给它赋值就行。我那个随便写方便记忆就行。不要看到别人公式就思维定势了。

2. 你做到小数尾零那个地方就差一步了，只要在DTL文件设置下面一个选项即可，
. C- S! r7 s" n4 `6 }& q8 v6 c& d) s lead_trail_zeros_scope     all
, G% |9 N2 D. s9 h% \
: x- N" g8 t; D) V, ^你原来值是DIMS，只对尺寸生效，设置ALL之后对数值也生效了。

[ 本帖最后由 ganyiwei 于 2009-7-1 23:34 编辑 ]

zcty9987

十分感谢，学习了、
