如何标注(如图)竖直的形位公差

chuzhaofeng2005 · 发表于 2009-6-16 11:10:03

您需要登录才可以下载或查看，没有帐号？注册

x

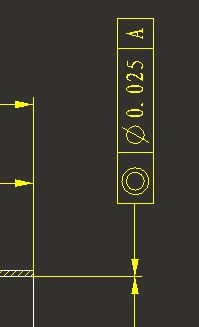

如何标注(如图)竖直的形位公差

xiaojunxue · 发表于 2009-6-17 12:48:22

这个问题以前我也遇到过，一直不知道怎么解决的，希望有人来答一下~

wz_111 · 发表于 2009-6-17 12:51:43

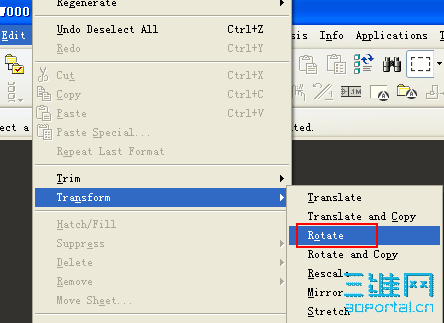

这个很简单啊，在编辑里面有个旋转命令，用它可以搞定

[ 本帖最后由 wz_111 于 2009-6-17 13:01 编辑 ]

xiaojunxue · 发表于 2009-6-17 12:53:28

谢谢噢，回去试试~~

chuzhaofeng2005 · 发表于 2009-6-17 13:29:19

不是我想要的结果啊

LHL1969 · 发表于 2009-6-17 14:26:13

放置实例时，把对话框里那个角度选项改为90就可

wz_111 · 发表于 2009-6-17 16:35:42

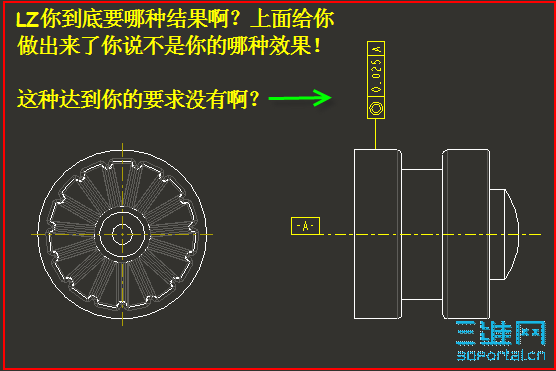

你到底要哪种结果啊！

chuzhaofeng2005 · 发表于 2009-6-17 19:22:19

就是这种，能不能做个教程

wz_111 · 发表于 2009-6-17 19:33:19

和我上面的方法一样的啊，学会变通才是真的！
有什么做的呢？我在3楼已经把方法给你说了，只是你去看结果了，没去想细节，汗！
至于引线需要手动画，先捕捉轮廓边线，然后从捕捉的轮廓边开始向上画竖直线，这样画出来的线不会歪。也会自动捕捉到形位公差边框上，就这么简单，还有问题么？
最后别忘了设置与视图相关！

jorming · 发表于 2009-6-17 19:56:24

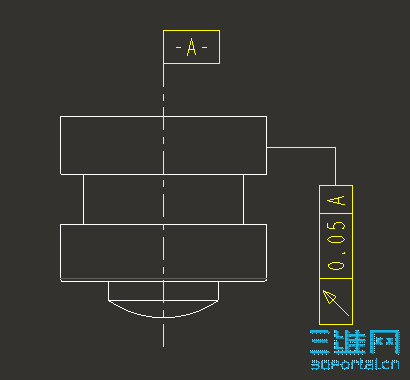

版主，这个解决方法是折衷办法。箭头和公差也不关联。

有没有办法解决带箭头的形位公差竖直放置？？

suiker · 发表于 2009-6-17 22:21:40

标注后调整位置，我上传不了图片，只有来pdf格式了。

drw0001.pdf (10.51 KB, 下载次数: 31)

wz_111 · 发表于 2009-6-18 09:31:01

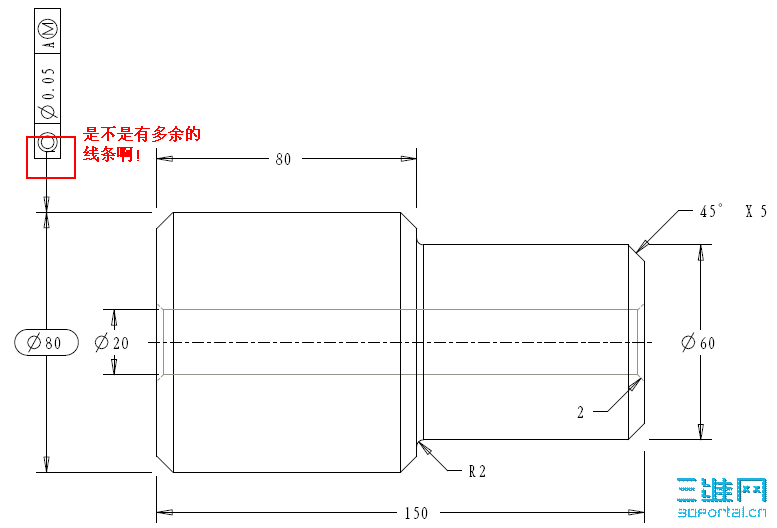

带线的那种一起旋转出来后不好看，有些地方有多余的线条，我做过了，所以没有用那种给你解答！

[ 本帖最后由 wz_111 于 2009-6-18 09:34 编辑 ]

chuzhaofeng2005 · 发表于 2009-6-18 13:10:14

多谢大家的帮忙，自己解决啦，用两个注释做的，方法比较笨，所以就不介绍啦

[ 本帖最后由 chuzhaofeng2005 于 2009-6-18 13:17 编辑 ]
