发一个已投产过的大型数控冲床,带SW源文件,本人测绘了数月的呕心沥血之作！

jaychou315 · 发表于 2009-6-12 16:40:33

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

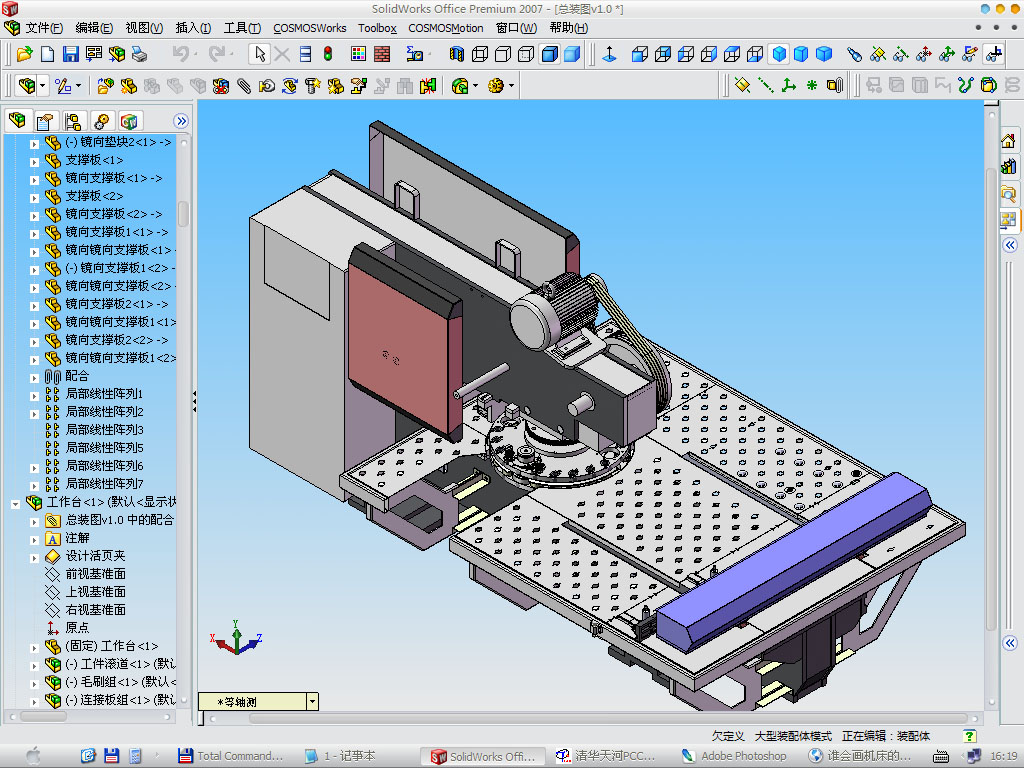

这款数控冲床是江苏金方圆公司早期生产的一款数控转塔式冲床（金方圆是中国最早研发数控冲床的企业），已经有些落后了。本人在一个小公司做机械绘图员的工作，老板是某211大学的博导，他的公司并不大，没有什么数控的床子，跟我说想做附近一个公司的这台数控冲床，让我去测绘，把整套都画下来，结果我画的差不多了他就把我开了，后来得知他并没有这个实力做这个冲床，让我画这个不过是为了他一个女学生的毕业设计，现在我把源文件发出来给大家共享一下，顺便还讨论一下其中有些不懂的问题，还请一些设计经验丰富的老资格的专家们给点意见，指点一下迷津！

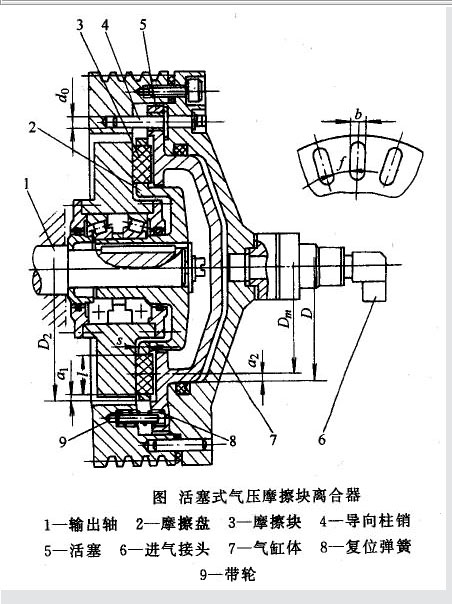

PS:整个图档已经发完，共26个压缩包，各样看一下，有什么问题和意见请帮忙提出来，大家共同讨论，一起进步！另外锤头部分的气动离合器部分小弟画不出来，和手册上的离合器是一样的，但是手册上的结构画的太模糊，飞轮的支撑也没有，我查资料也查不到相关的图纸，所以这一块实在是能力有限，画不出来，还烦请论坛哪位大哥有相关方面的资料能提供给小弟一下，谢谢！顺便附一下手册上的离合器图纸。

冲压的锤头准停控制是用凸轮控制器来控制的，说这台机器落后也就是落后在它的锤头部份，经常卡死。目前比较先进的大都采用了液压锤头或者伺服式的。

要多给小弟提点意见啊~~~~！！！！！！！！！！！！！！！！

缺的文件已补齐！

[ 本帖最后由 jaychou315 于 2009-6-15 14:30 编辑 ]

liuh66 · 发表于 2009-6-12 16:45:45

卸磨杀驴+杀人灭口

jaychou315 · 发表于 2009-6-12 16:55:01

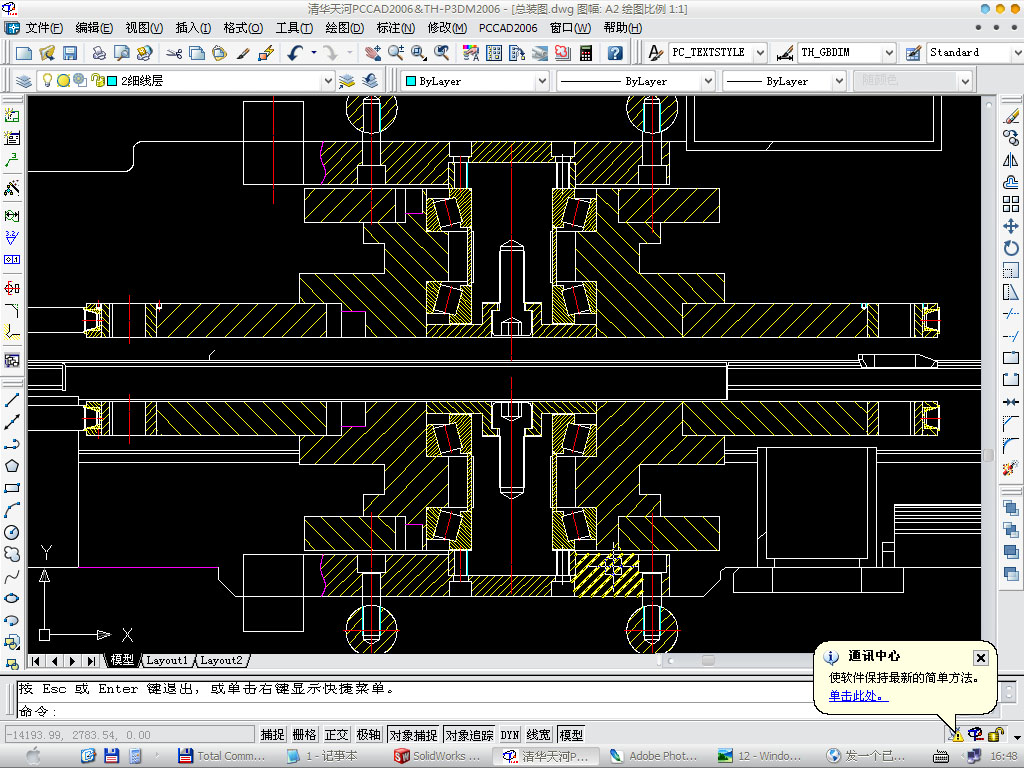

床子的最关键的机械部分就是转塔结构，里面的结构我看不到，这是我根据外形和其相关的一部分文字资料自己设计的，发一个CAD的图上来吧，上转盘是通过两根圆棒挂在床身上的，最上面的圆锥滚子轴承要有调隙装置，我用螺钉来调节的，不知道可不可以，这个图画的有点草，不知道大家看的懂不？

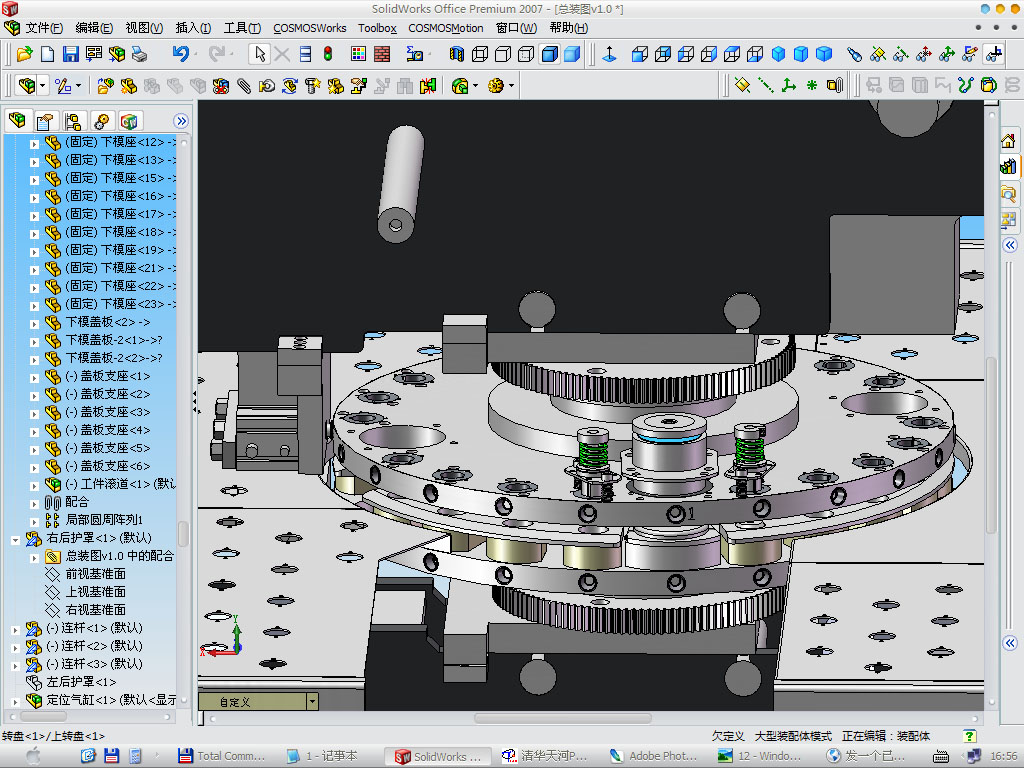

3D也发一下。。

[ 本帖最后由 jaychou315 于 2009-6-13 08:31 编辑 ]

紫竹无风 · 发表于 2009-6-12 17:01:37

楼主也太有功夫了
顺便问一下哈：
您是不是没有画完呢
看不见显示屏和操控面板以及定位等细节的东东

jaychou315 · 发表于 2009-6-12 17:01:39

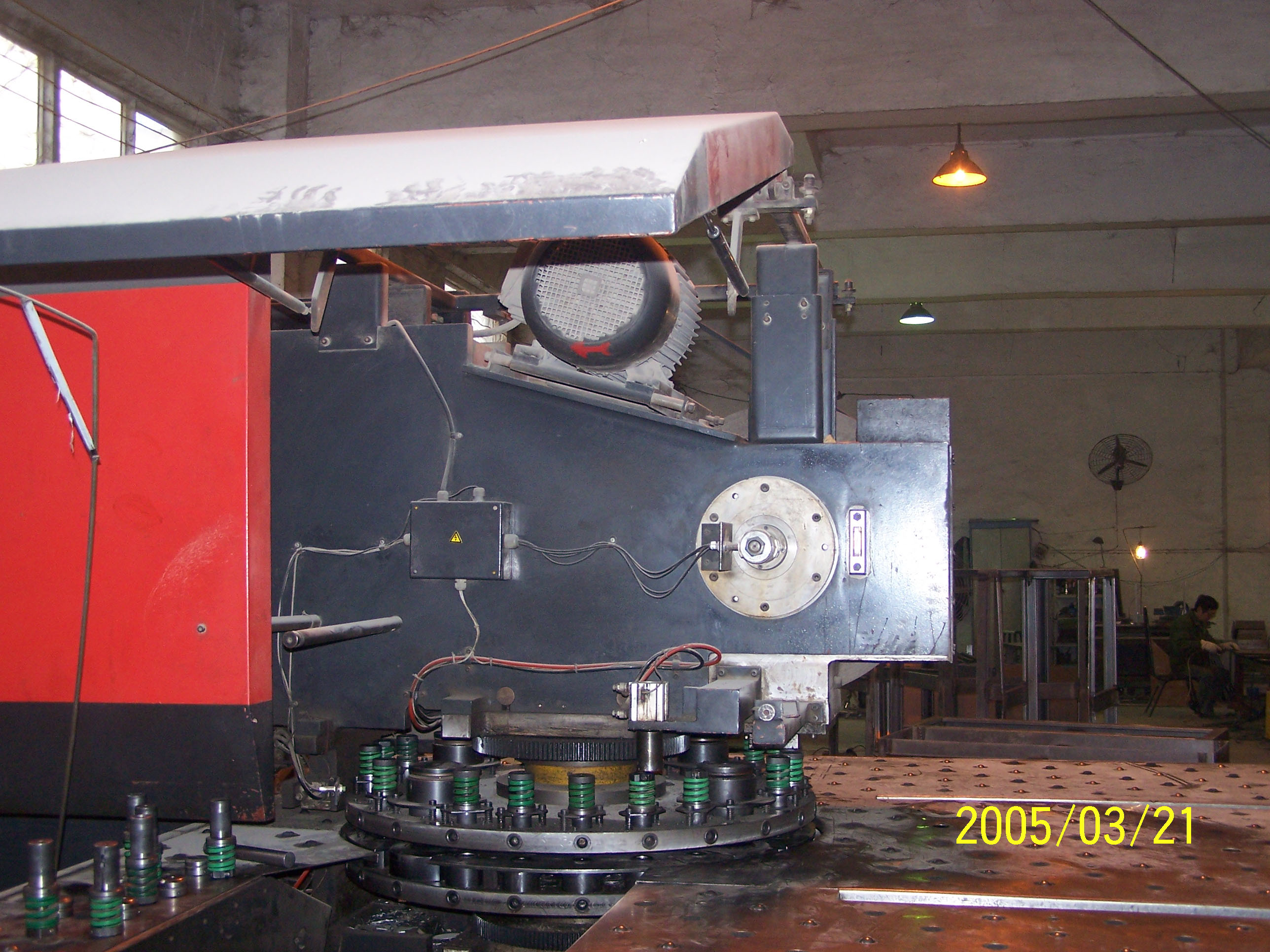

这个是实物拍摄的。我只画了机械部分，显示屏操作面板不重要的我都没画。

[ 本帖最后由 jaychou315 于 2009-6-12 17:06 编辑 ]

johnxia · 发表于 2009-6-12 17:57:49

缺文件，不能解压

madinchina · 发表于 2009-6-12 18:00:34

楼主少了文件啊！

jaychou315 · 发表于 2009-6-12 18:02:04

总共26个包，今天传不完，明天继续！

vangool · 发表于 2009-6-12 19:15:31

楼主就当学习了吧~！虽然你们老总有点不厚道~!

我心有你 · 发表于 2009-6-12 19:41:18

感慨呀!学习学习!

soar_tch · 发表于 2009-6-12 19:52:36

明天再来！

xzq03339 · 发表于 2009-6-12 20:03:32

为富不仁！！

lizuoshan · 发表于 2009-6-12 23:50:29

首先，我对你的那个老板“过河拆桥”的做法表示强烈的鄙视！！！
一看那台破数冲就是垃圾了，就让他去造一堆废铁吧！

xuxinzhi2006 · 发表于 2009-6-13 06:45:18

听你这么说，我也觉得你原来的那个老板不地道。

coupex · 发表于 2009-6-13 07:07:40

楼主快发剩下的压缩包啊

还有为啥照片是05年的，装配体是07年的

，随便问问，支持楼主

[ 本帖最后由 coupex 于 2009-6-13 07:09 编辑 ]

liaojiao · 发表于 2009-6-13 08:22:39

这年头的老板有几个不是唯利是图的啊,人情道义在他哪儿一钱不值.强烈鄙视!!!

liaojiao · 发表于 2009-6-13 08:23:31

这年头的老板有几个不是唯利是图的啊,人情道义在他哪儿一钱不值.强烈鄙视!!!

jhxczy · 发表于 2009-6-13 08:24:37

老板是某大学的博导，这样做也有他的苦衷，应该理解：1、你有能力，跟着他会耽误前程的。2、目的不在这里。3、他自身维持企业也艰难

NUIXT · 发表于 2009-6-13 08:31:36

老板怎么是他的事，通过这件事学习到知识可是自己的哦。

jaychou315 · 发表于 2009-6-13 08:56:12

原帖由 coupex 于 2009-6-13 07:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif% S9 V4 f1 p5 H0 I' Y. @9 V, m* m1 h
楼主快发剩下的压缩包啊1 M6 e. ^* i7 c1 |# f1 N1 K

/ o/ q% n4 d! Q+ |5 b 还有为啥照片是05年的，装配体是07年的，随便问问，支持楼主

实物我拍了好几次，开始是相机的系统时间没调，默认的是2005年的，所以让你误会了！

zhing1592 · 发表于 2009-6-13 09:07:42

老板虽不厚道，但你自己从中学到了不少东西。用平常心对待。

dignity · 发表于 2009-6-13 09:19:58

呵呵，lz成了老板被利用的工具啊，不过也锻炼了自己

qishadudu · 发表于 2009-6-13 09:20:41

自己独立完成整个设备的测绘工作也是很了不起的啊！！
这个经验太难得了，自己学到东西是最关键的！

jaychou315 · 发表于 2009-6-13 09:28:37

谢谢各位对我的安慰和鼓励，让我受伤的心灵得到了平抚，好人啊~~!不过下载了看过了有没点意见给在下呢？？

)7*(

1hecheng · 发表于 2009-6-13 09:43:56

是呀！工作是为别人也是为自己，他不用咱也学到东西了不是！
期待楼主的全部文件！！
