如图阵列怎么实现

fhqissy

我想阵列下面的结果，可阵列不出来，请高手指点，我是拉伸出来的，因为有时候有做很多类似结构的锅炉对流管子，假设后面是一个钢板，而我只想阵列中间的那个拉伸特征（突起来头比较大的那七个）应该怎么做？

[ 本帖最后由 fhqissy 于 2009-6-12 23:46 编辑 ]

danilso

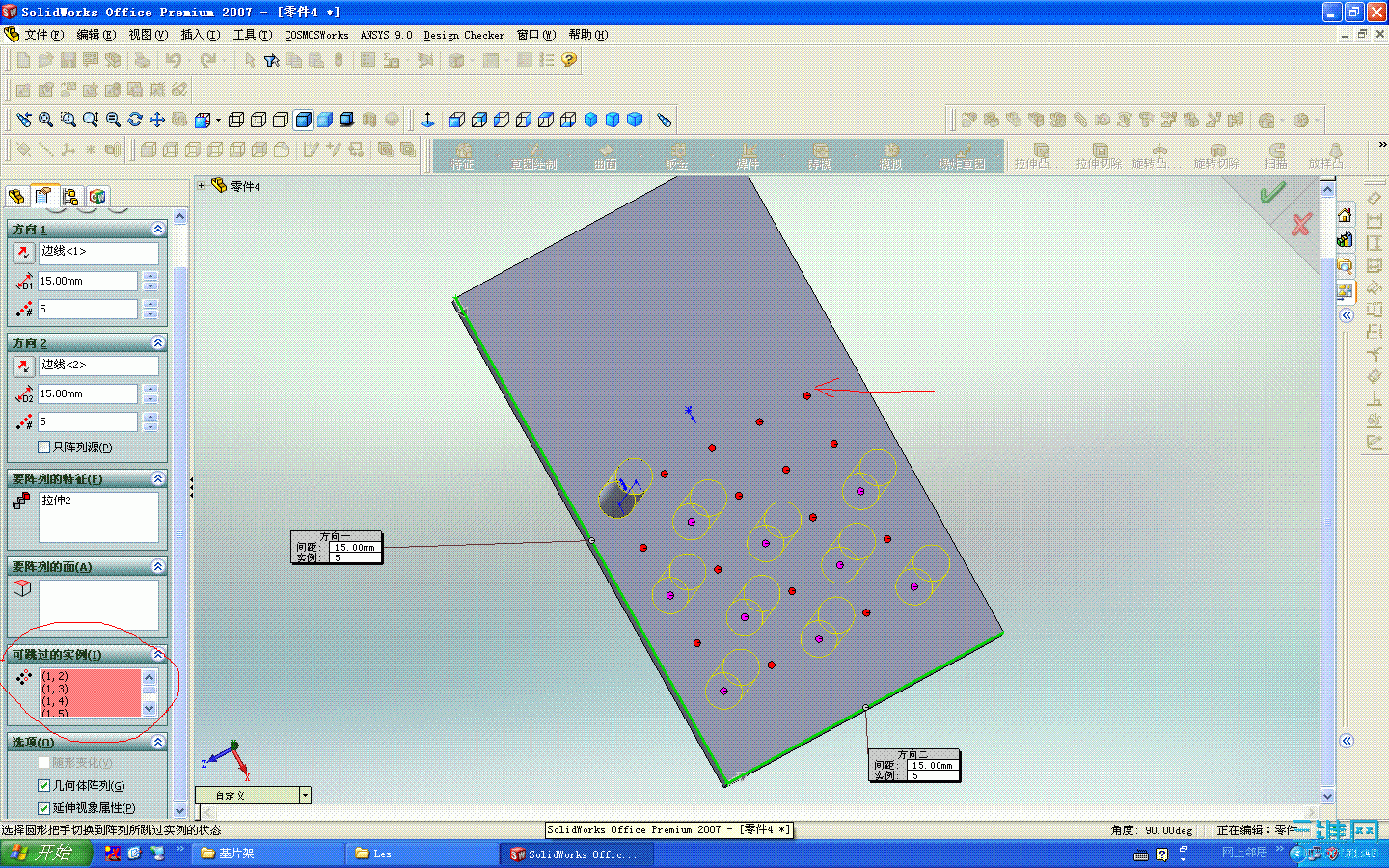

陣列時選擇表列下方有跳過的副本點選預覽時出現的陣列圓柱把不要的點一下紅點就不會出現.

junjun1986

楼主说的意思不是很明白，不过有时候你也可以不合并结果，阵列实体，另外就是楼上大师的办法了。

hc_les

2楼高手的意思是这样的  看图片 可能SW版本不同 不过操作一样的

fhqissy

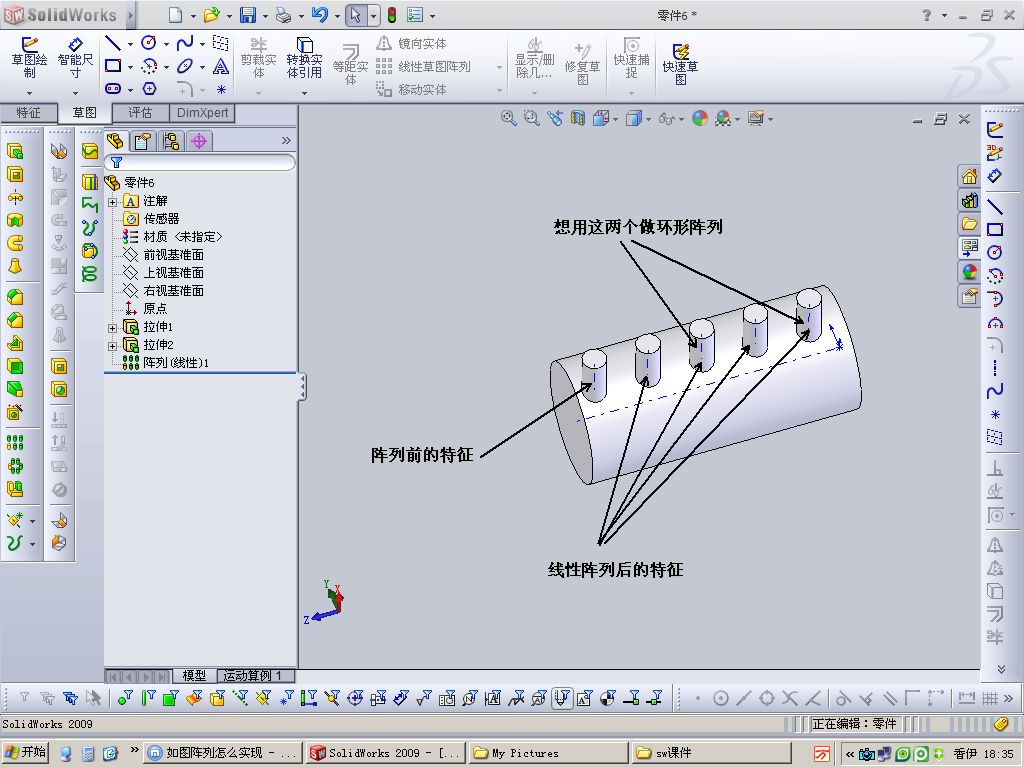

可能是我表达不清楚，我是想这样阵列，先做一个线性阵列，再用阵列中的两个做环形阵列

jin锦圣

那就直接做啊怎么了

caption_cn

要是我的话 就把需要的重复拉伸一下，然后用新的拉伸去做。
2 [" Z$ L& Z4 ?6 Q! x2 j这样可以基本保证阵列1，阵列2 的关系连续可控。
  X9 q8 P& p3 p5 Y4 F% k1 `- W, V' [2 }实用就好，不必强求！

pss0902

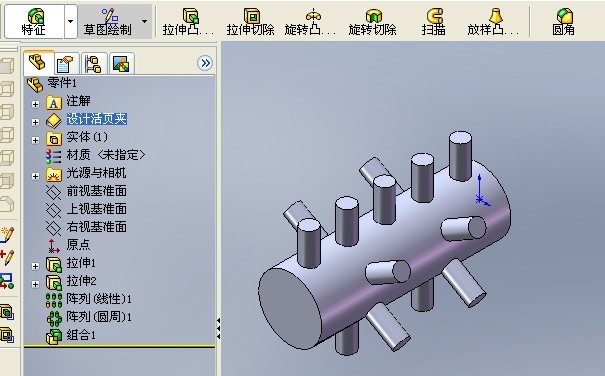

楼主要的是吗?见图1。

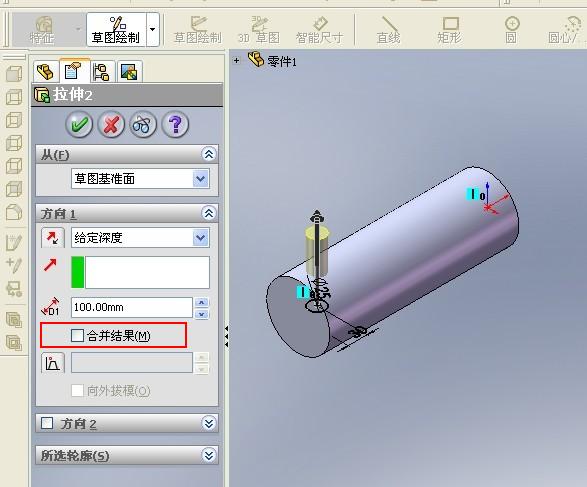

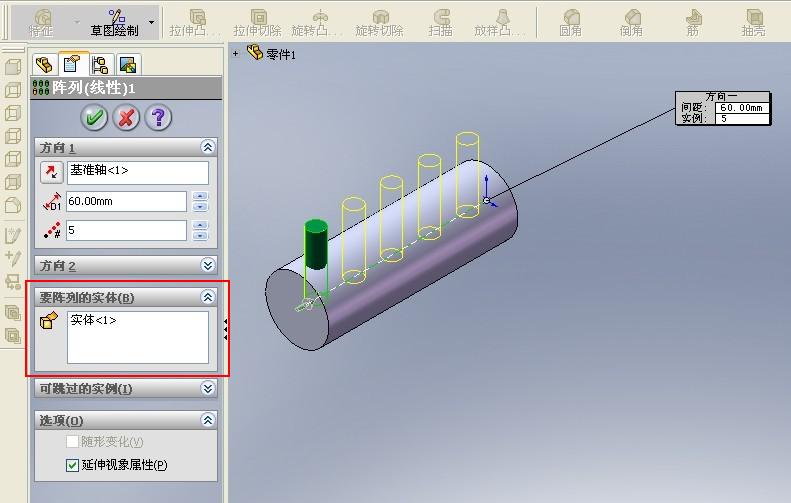

从第二步拉伸小圆柱建模开始，就不要选择合并特征，即按多实体建模（见图2），线性阵列是也选择阵列实体（见图3），最后可再用插入→特征→组合，合并成一个实体。

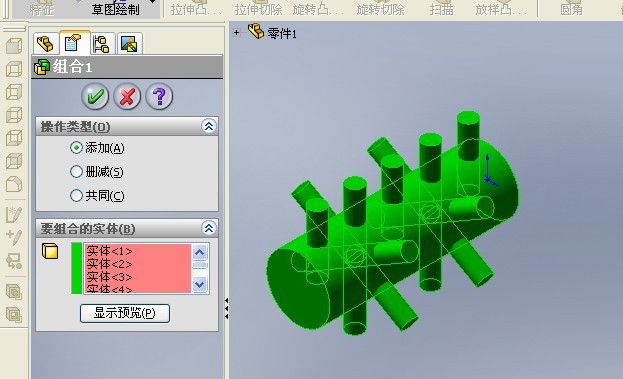

特征阵列后，所有对象是一个整体，不可以单独选择的，所有要先用阵列实体，再组合。

lyh020209

支持8楼的，要是我就会这样做

tenglong112

被阵列的对象不可以是被阵列来的，必须从新创建

caption_cn

呵呵
) g+ J" a' J( A# _/ [学习了。

lystar

8楼的写得很详细呀，支持支持。
