[已解决] Proe工程图如何标半个尺寸线的直径尺寸？

[复制链接]
xiaojunxue
发表于 2009-6-3 13:09:19 | 显示全部楼层 |阅读模式 来自： 中国陕西西安

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
在工程图中想要标注直径尺寸，但想只保留一半多一点的尺寸线及尺寸界线，（GB样式的），不知道如何修剪成？
, x* X) Z+ O( f难道必须转到CAD里？各位有没有遇到这个情况的？
* A2 d6 j. S2 T# u- Z7 a9 i" M$ T4 G% v. O$ b  k  |7 V

8 Y# q& f) }  V* {+ S7 @8 h另外，几个窄尺寸标注在一块时，如何把他们中间的那个几箭头转为小圆点？
) c, o' `/ B0 o- U6 o* c( M2 d谢谢~
回复

举报

wz_111
发表于 2009-6-3 16:51:48 | 显示全部楼层 来自： 中国广东广州

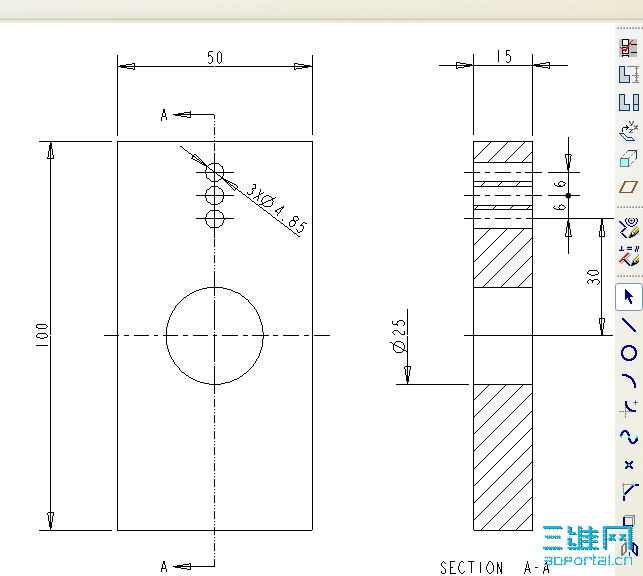

楼主，是这个意思吗？1 a7 [+ A0 M+ ~9 X2 c( x' N0 Y/ l

- z% c$ g/ ~; ]$ B, i2 w[ 本帖最后由 wz_111 于 2009-6-3 16:54 编辑 ]
回复 支持 反对

举报

jorming
发表于 2009-6-3 19:19:34 | 显示全部楼层 来自： 中国山东青岛
变成小点的方法是右键击要变辑的尺寸，出现快捷菜单，选择箭头样式里面找filled dot样式。$ C8 ^! z  y7 I
8 r9 X' X$ v# `4 f
第一问题不明白楼主是什么意思，能不能传个图片？
. Y0 P; `$ d6 I* V$ n$ b9 C5 G. Y, m4 l2 l( C% f% ]( p4 R
楼上的3XFI4.85的尺寸外箭头是怎么做的？我FLIPP ARROW时总是出现一个箭头，而不是两边都有的。
回复 支持 反对

举报

ganyiwei
发表于 2009-6-3 20:09:27 | 显示全部楼层 来自： 中国广东广州
原帖由 jorming 于 2009-6-3 19:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif" \0 t2 K6 _/ j5 ?' t4 E- c& `5 T! Y
# J( ~  C, c9 t8 J! B; w/ f

7 w9 I" E9 h& K楼上的3XFI4.85的尺寸外箭头是怎么做的？我FLIPP ARROW时总是出现一 ...

) d  L) |7 j8 h2 o* D  ?: x/ X$ H7 p! ^1 j" C: S0 U# k
反向箭头一次是一个外箭头，反向2次就是2个外箭头，3次就是。。。。。。
回复 支持 反对

举报

4kpolo
发表于 2009-6-3 22:23:50 | 显示全部楼层 来自： 中国陕西西安
回答你第二个问题： 另外，几个窄尺寸标注在一块时，如何把他们中间的那个几箭头转为小圆点？

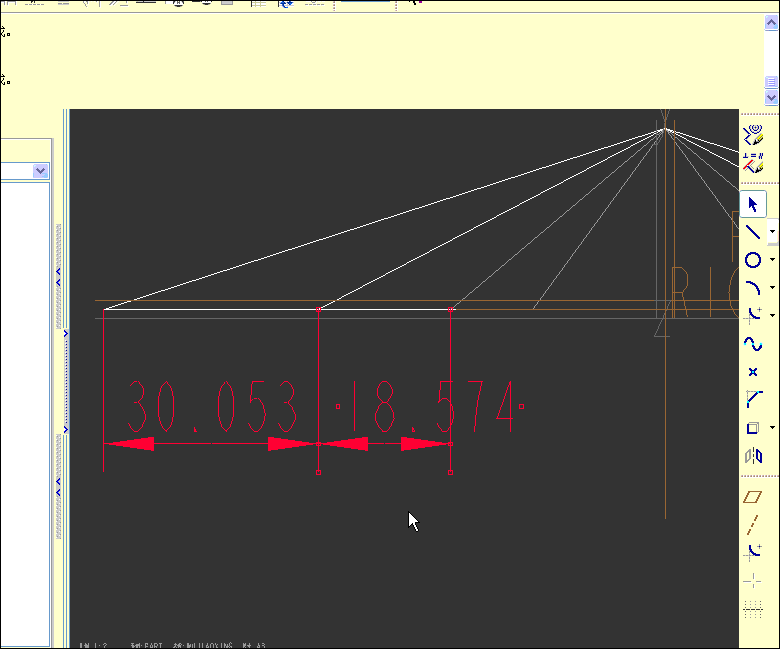

3 z1 S: _6 `" p/ w, Z( _选中箭头，右键鼠标选择箭头样式，点击实心点。注意箭头的方向与选择实心点的箭头方向！

评分

参与人数 1三维币 +6 收起 理由
wz_111 + 6 应助

查看全部评分

回复 支持 反对

举报

gzh-4225
发表于 2009-6-6 22:21:14 | 显示全部楼层 来自： 中国辽宁沈阳
wz_111' ~6 V$ U/ r& l' ^* |6 q
那个直径25的尺寸是怎么做出来的啊？
回复 支持 反对

举报

xiaojunxue
 楼主| 发表于 2009-6-7 11:13:31 | 显示全部楼层 来自： 中国陕西西安
谢谢二楼wz_111 及四楼ganyiwei和五楼4kpolo的朋友，正是我要的答案，非常感谢你们~, C/ E: V0 z  b  x* W
希望二楼能把操作过程稍详细表达一下，好像有许多新人遇到和我一样的问题。/ V2 p4 m, U, m
6 ^  c8 t) p4 J7 Y9 ^1 k& {
二楼标注的半个直径尺寸，如果把她移动到左边的主视图中，再怎么操作呢？
% ?) w5 W, W4 `+ G- H. ^* N+ U0 v4 s如果能再做一个GIF就更好了~' }7 m" o" |  F! O8 L
谢谢~
回复 支持 反对

举报

wz_111
发表于 2009-6-7 19:03:23 | 显示全部楼层 来自： 中国广东广州
原帖由 xiaojunxue 于 2009-6-7 11:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif; w# ]( i& Y2 u$ k7 y
- R1 o; _0 T2 V: j. {* |
二楼标注的半个直径尺寸，如果把她移动到左边的主 ...
( U4 f* ^, Q1 Z3 D  i, A
目前应该不能解决这个问题，我的哪个是我自己乱做的
回复 支持 反对

举报

ganyiwei
发表于 2009-6-7 19:09:04 | 显示全部楼层 来自： 中国广东广州
原帖由 wz_111 于 2009-6-7 19:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. Y" h6 s9 E, z* x2 \/ ?- C' `+ w* Z8 l* `+ \% X6 c( u% ]; U
目前应该不能解决这个问题，我的哪个是我自己乱做的
2 h% ]! d- L  w5 _3 {
( X- ?4 `; E0 e2 K- I. S" l
我说呢，怎么我就找不到那个标注命令，你是不是先show 出来再去掉一边尺寸界线呀！！
回复 支持 反对

举报

xiaojunxue
 楼主| 发表于 2009-6-9 20:04:23 | 显示全部楼层 来自： 中国陕西西安
原帖由 wz_111 于 2009-6-7 19:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. @7 X  e3 w9 S9 i9 b) }
1 r2 K" R9 Z1 b0 U6 |( g( Z/ n: I目前应该不能解决这个问题，我的哪个是我自己乱做的
0 [& ?5 J% m9 B: x/ t% J# `% k- J

2 |1 |6 d' i( E, t0 O3 ?( p# {哦，原来是乱做的？
, r2 F; Z& J) [$ b现在我就是差这个半个直径n
回复 支持 反对

举报

lazy
发表于 2009-6-9 21:03:08 | 显示全部楼层 来自： 中国浙江嘉兴
值得学习,谢谢
回复 支持 反对

举报

xiaojunxue
 楼主| 发表于 2009-6-10 16:32:36 | 显示全部楼层 来自： 中国陕西西安
九楼的朋友能不能说一下你的方法，怎么修剪掉尺寸界线 ？
回复 支持 反对

举报

ganyiwei
发表于 2009-6-11 02:01:07 | 显示全部楼层 来自： 中国广东广州
原帖由 xiaojunxue 于 2009-6-10 16:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# k" n. J" \- K( I: T2 }' _九楼的朋友能不能说一下你的方法，怎么修剪掉尺寸界线 ？

! R  U) j0 s8 Y: B- ~9 D' J

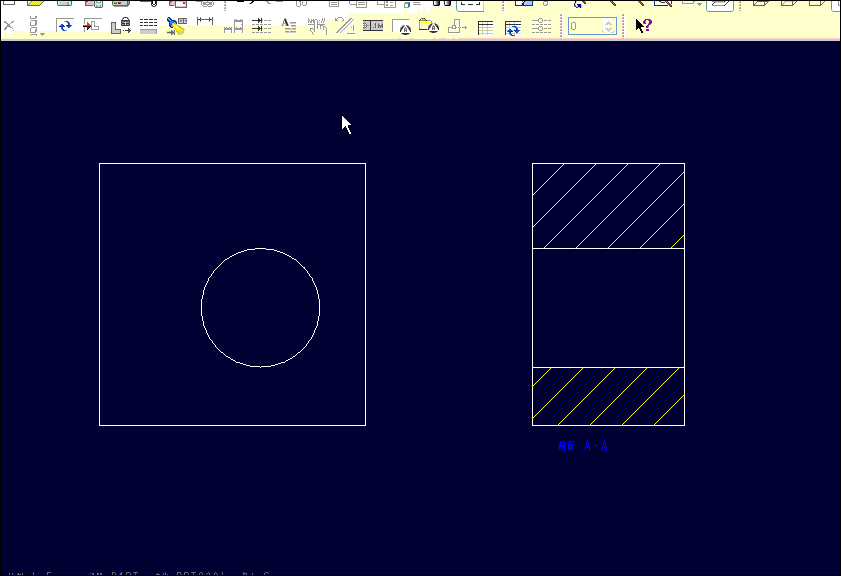

( Q/ R  d7 X8 S4 C1 R; O满足观众要求，其实没什么实用的，忽悠下老板还是可以的，睡觉前就做点无聊事吧！

评分

参与人数 1三维币 +6 收起 理由
wz_111 + 6 应助

查看全部评分

回复 支持 反对

举报

xiaojunxue
 楼主| 发表于 2009-6-13 19:36:26 | 显示全部楼层 来自： 中国陕西西安
今天才看到，非常感谢楼的朋友！$ v$ I' W7 ], c* q, P
这个方法不错~
回复 支持 反对

举报

xge_wang
发表于 2009-6-22 13:28:58 | 显示全部楼层 来自： 中国江苏徐州
谢谢2,4,5楼的答复,真是藏龙卧虎呀
回复 支持 反对

举报

抄数狂
头像被屏蔽
发表于 2009-6-22 16:33:28 | 显示全部楼层 来自： 中国广东广州
提示: 该帖被管理员或版主屏蔽
回复 支持 反对

举报

jiexin0922
发表于 2009-6-22 17:04:28 | 显示全部楼层 来自： 中国云南昆明
在标注的之前，画出中心线。标注时，点击尺寸线——中心线——尺寸线，然后点击中键。就OK了！
回复 支持 反对

举报

chuzhaofeng2005
发表于 2009-6-22 19:42:38 | 显示全部楼层 来自： 中国浙江台州

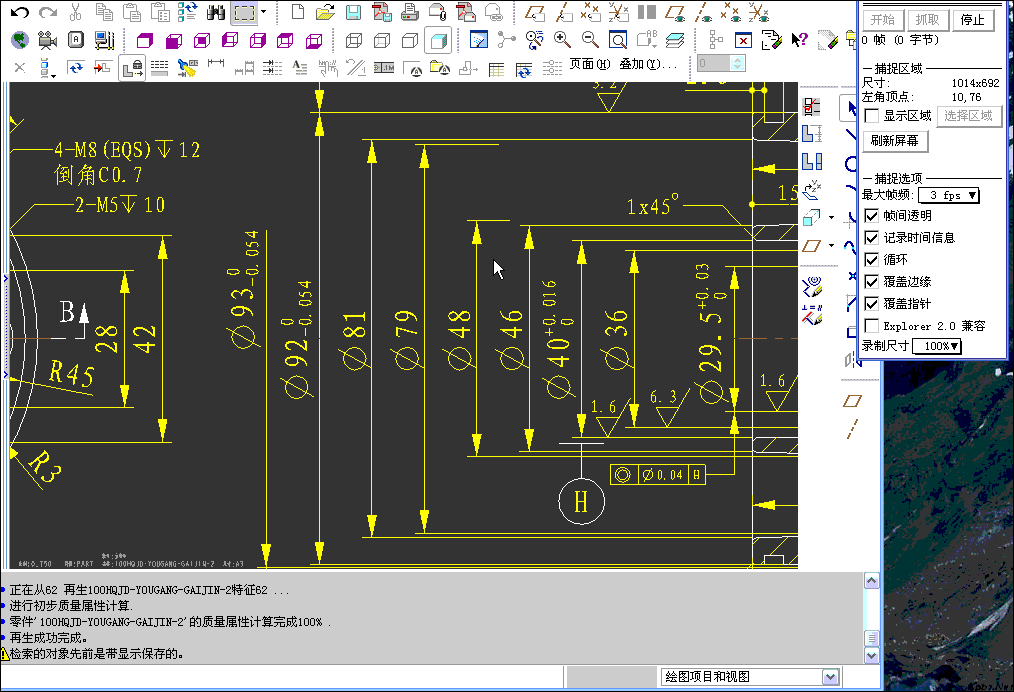

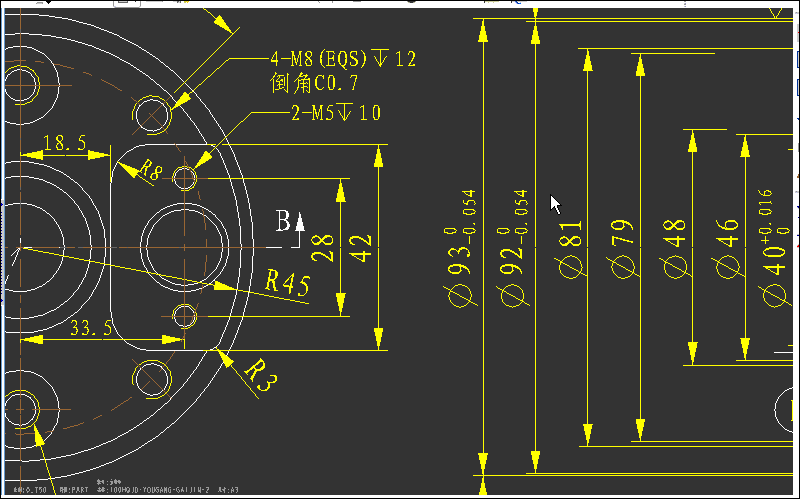

楼主需要的是这种结果吗
2 I1 E( o4 N% p5 {6 J+ o
; v9 t# E  q) G1 t5 J; S& ]* n[ 本帖最后由 chuzhaofeng2005 于 2009-6-22 19:48 编辑 ]
回复 支持 反对

举报

61959236
发表于 2009-6-22 20:11:26 | 显示全部楼层 来自： 中国浙江丽水
18#真是有才
回复 支持 反对

举报

Mrjianhuili
发表于 2009-6-22 22:17:16 | 显示全部楼层 来自： 澳大利亚
18# 你的是什么版本？
回复 支持 反对

举报

chuzhaofeng2005
发表于 2009-6-23 07:19:16 | 显示全部楼层 来自： 中国浙江台州

回复 20# Mrjianhuili 的帖子

我的是3.0M080
回复 支持 反对

举报

海浪飞花
发表于 2010-6-30 15:54:17 | 显示全部楼层 来自： 中国广东东莞
学习了！2 U( U3 E7 r9 z3 a5 j/ f  U6 ]2 P
感谢分享！～
回复 支持 反对

举报

爱@守望者
发表于 2010-7-29 20:10:40 | 显示全部楼层 来自： 中国浙江嘉兴
18# chuzhaofeng2005
' K8 l+ C) P* H/ p: D2 ?; D4 D- X5 H
; c$ x$ ?6 L4 {& @
* z- G5 t6 o# c5 t$ p0 S 怎么做到的..?????学习一下
回复 支持 反对

举报

114669338
发表于 2010-7-29 22:26:55 | 显示全部楼层 来自： 中国江苏徐州
不错，这样的讨论帖值得关注！
回复 支持 反对

举报

爱@守望者
发表于 2010-8-6 16:18:17 | 显示全部楼层 来自： 中国浙江嘉兴
18# chuzhaofeng2005
$ d4 a. f8 y9 I. _4 s& B
. ~4 I( {+ Q8 C+ @$ Y, X  f: D; Y  p. `0 s$ k, ?! r  _# G4 v. Q; \
那个直径93   半个尺寸怎么做呢
回复 支持 反对

举报
