SW装配时长圆孔与圆孔用什么配合

何方 · 发表于 2009-6-2 16:40:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

SW装配时长圆孔与圆孔用什么配合

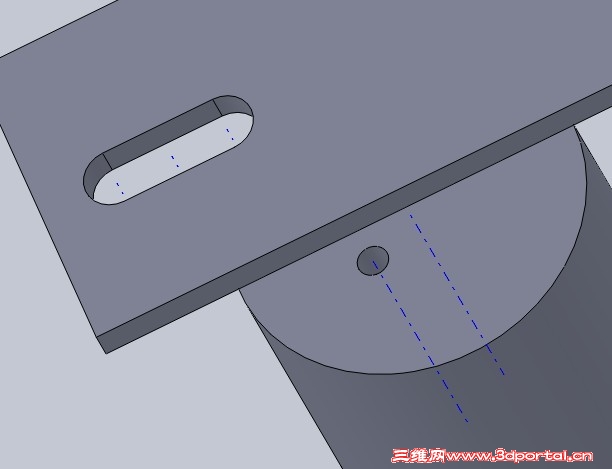

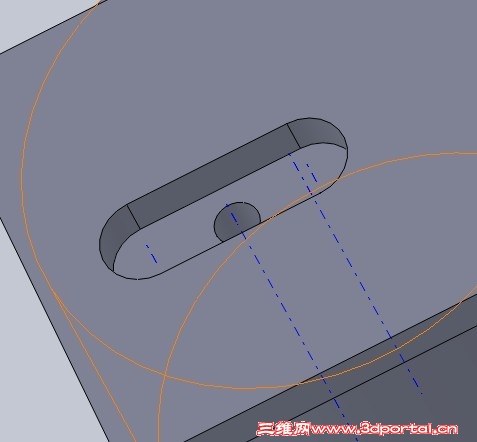

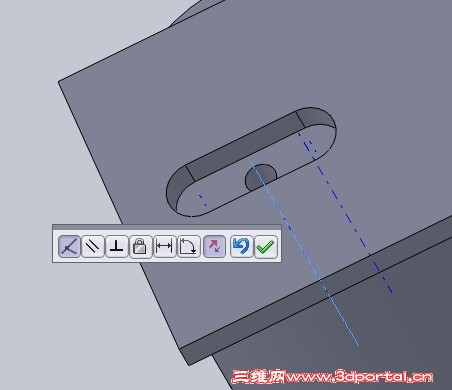

如下图

[ 本帖最后由何方于 2009-6-2 16:51 编辑 ]

qls · 发表于 2009-6-2 17:01:37

用两相交平面在长圆孔中心建立一相交线，在配合时使之与圆孔中心线重合即可。

白辞 · 发表于 2009-6-2 17:24:50

给长圆孔建个中心基准轴。

扫街 · 发表于 2009-6-2 17:26:39

提示: 作者被禁止或删除内容自动屏蔽

枫林相伴 · 发表于 2009-6-2 17:42:03

两种办法：一是以长孔上下、左右对称面为长孔建立两个基准面，添加配合时让圆孔的临时轴和这两个基准面重合；二是在长孔上相应于圆孔临时轴的位置上创建一个基准轴，添加配合是让圆孔临时轴和创建的基准轴同轴或重合。

lyj88 · 发表于 2009-6-2 17:50:26

楼主说的好，有道理，又学习了

duanxiaohong · 发表于 2009-6-2 20:25:13

大家所讲的都是一种方法，但我认为有些麻烦，有一种方法就是直接利用腰孔的草图点，在画线的时候画1／2，然后在装配时，就草图显示出来，利用点与轴线配合即可。

何方 · 发表于 2009-6-3 08:03:54

原帖由 duanxiaohong 于 2009-6-2 20:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 n- X3 x, R# z8 [" l) Q
大家所讲的都是一种方法，但我认为有些麻烦，有一种方法就是直接利用腰孔的草图点，在画线的时候画1／2，然后在装配时，就草图显示出来，利用点与轴线配合即可。

这方法简单
谢谢大家

hongge121 · 发表于 2009-6-3 08:08:26

7#朋友方法很好！
学习了，谢谢

何方 · 发表于 2009-6-3 08:34:10

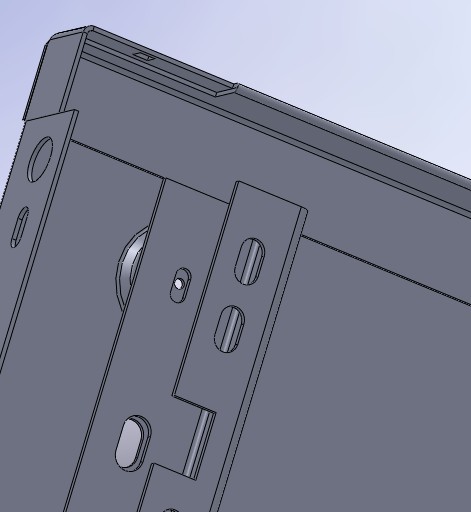

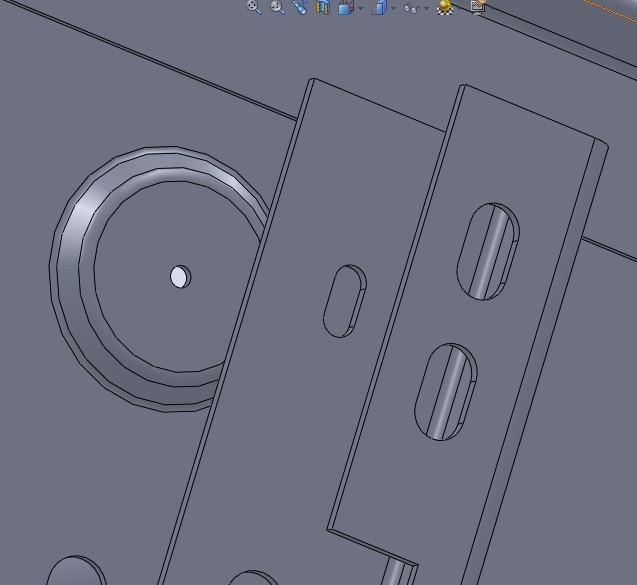

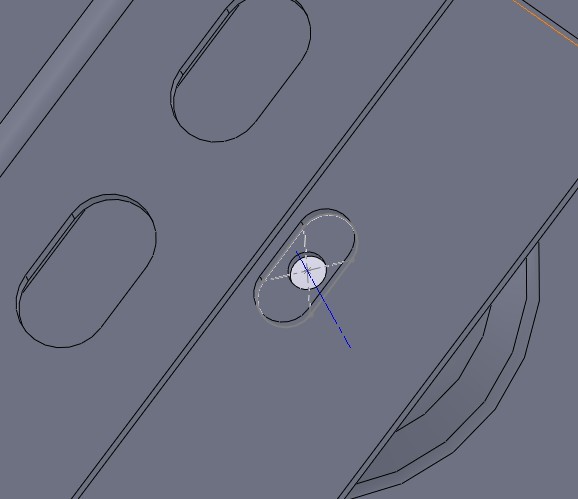

附上截图

:victory:

benbengo · 发表于 2009-6-3 08:39:25

楼主做控制箱哦。

同志们厉害.
有没有更简单的方法?

gongxingdong · 发表于 2009-6-3 09:00:55

其实使用临时轴就可以，圆孔临时轴与长孔直臂距离（1/2长孔宽），圆孔临时轴与长孔一端园的临时轴距离就可以达到你想达到的效果。

keke831226 · 发表于 2009-6-3 10:22:49

有道理，又学习了

qishadudu · 发表于 2009-6-3 10:34:26

呵呵，同行。
7楼的办法不错，学习了

secsecsec · 发表于 2011-3-25 09:52:15

楼主在做高压开关外壳吗？

hongwei_1987jp · 发表于 2011-3-25 17:10:20

长圆孔与圆孔的配合是圆！利用长圆孔，画一个中心圆，同圆配合

baijunge · 发表于 2011-3-25 18:46:18

利用临时轴
长孔有三条临时轴
用长孔中间临时轴与圆孔临时轴配合就可以了~~
一步到位~~
希望能帮到楼主~~~

87846058 · 发表于 2012-4-1 18:53:20

不错.不错,学习了.

NC@jiang@nan · 发表于 2012-4-1 21:04:00

利用临时轴/ v; {" G V s/ E
长孔有三条临时轴( S+ _! Z+ T. H7 d/ x/ J" d
用长孔中间临时轴与圆孔临时轴配合就可以了~~
+ x8 ^) [6 q1 W' [一步到位~~- c/ k! m2 F3 X1 l7 f' C; p( x5 O
希望能帮到楼主~~~9 r: |# n- K a9 s" r
baijunge 发表于 2011-3-25 18:46 http://www.3dportal.cn/discuz/images/common/back.gif

这个是正确的。显示临时轴，长腰孔上会显示三条临时轴，用中间那条临时轴和孔轴配合就行了

liujia8860 · 发表于 2013-11-24 13:52:47

画的貌似是28柜的底板

yc2006 · 发表于 2013-11-24 17:08:12

2014 版好像有解决方案了

licoolicoo · 发表于 2013-11-24 19:37:00

我之前也看到视频好像2014有这方面配合改进
