ZG35Mn中频淬火金相图及材料问题

jiangxiaojun

ZG35Mn中频淬火金相图及材料问题。
8 _) u, N3 `' X工程机械驱动轮，铸钢件，材质：ZG35Mn，使用一段时间后，断为5截。
经检验和化验：
* s' N' c3 Y" l/ @& K, @7 ~! W* A1，成分：C0.39     Mn1.47    Si0.37     P0.037     S0.015

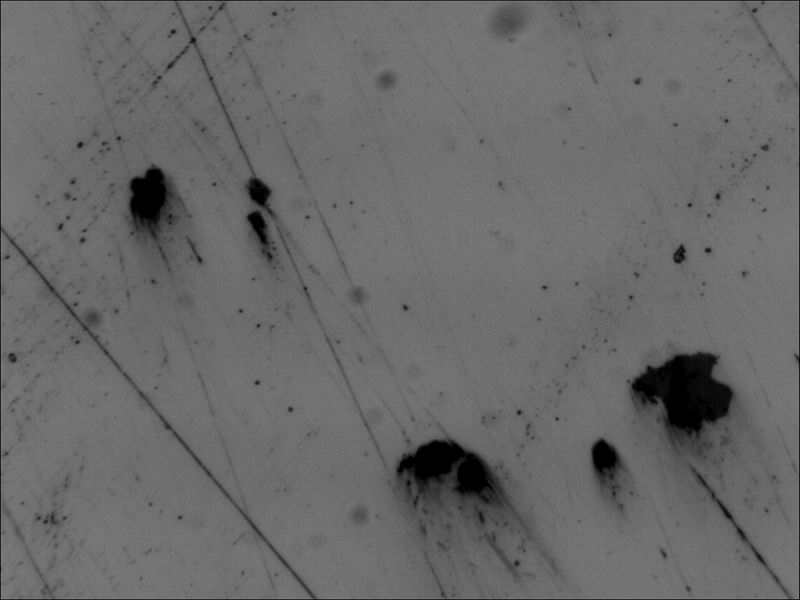

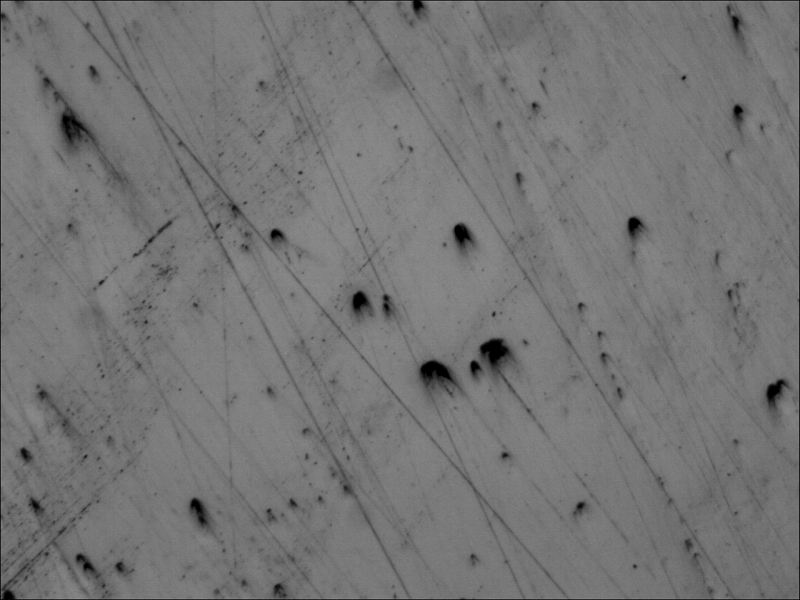

. Y4 [! F2 y# E5 B* T  e腐蚀前的显微图片：根据观察腐蚀前的图片，上面的黑点是否表明材质有严重问题？

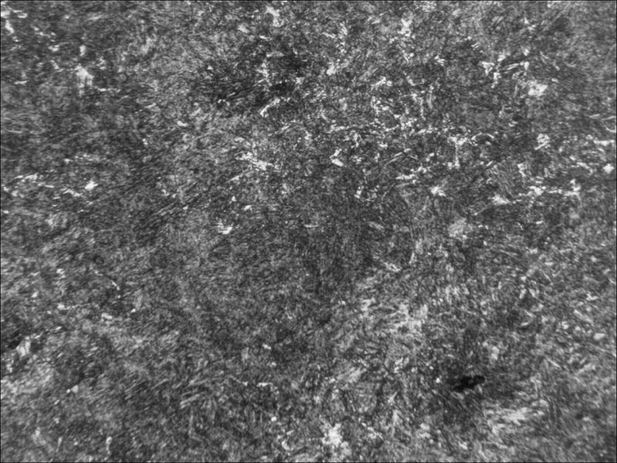

& H0 l6 u, h. j4 Z1 p! F: [/ e腐蚀后的马氏体图片：
另外，硬化层有过深的现象。
请专家予以指导，发表观点，指教指教。

LLLDK3

曾经经历过相似现象，凸轮表面高频淬火后出现剥落现象，金相分析发现原材质中出现很多黑色斑点，扫描电镜和能谱分析这些黑色斑点为氧化物夹杂，与铸造时的保护渣成分近似，所以应该是卷渣导致的组织缺陷。
