[已解决] 哪位大哥帮忙把这个刀片画出来,不胜感激!

[复制链接]
发表于 2009-5-20 12:46:45 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
刚开始学习SOLIDWORKS。哪位大哥帮忙把这个刀片画出来,不胜感激!R1.9的圆圈切除搞不定,帮忙画下,我相信高手应该很简单的,耽误您5分钟时间,帮个忙,谢谢!
: g6 y9 E9 d% E8 Y& n3 O) D  N( j2 C# T2 [* P
jay8888@139.com
. p9 M. B4 ^5 l5 K! I$ a最好能把画好的文件发我看看,也学习下。

CS-3111-02_CUTTER-1____1.pdf

120.71 KB, 下载次数: 290

 楼主| 发表于 2009-5-20 12:58:32 | 显示全部楼层 来自: 中国上海
顶下,在线等,这个问题折磨我这个新手好几天了,搞不定。
发表于 2009-5-20 13:03:00 | 显示全部楼层 来自: 中国北京
建立一个基准面,再打孔即可
 楼主| 发表于 2009-5-20 13:05:09 | 显示全部楼层 来自: 中国上海
可是需要个40°的斜角,要个参照,就到这我画不出来了
发表于 2009-5-20 13:30:55 | 显示全部楼层 来自: 中国上海

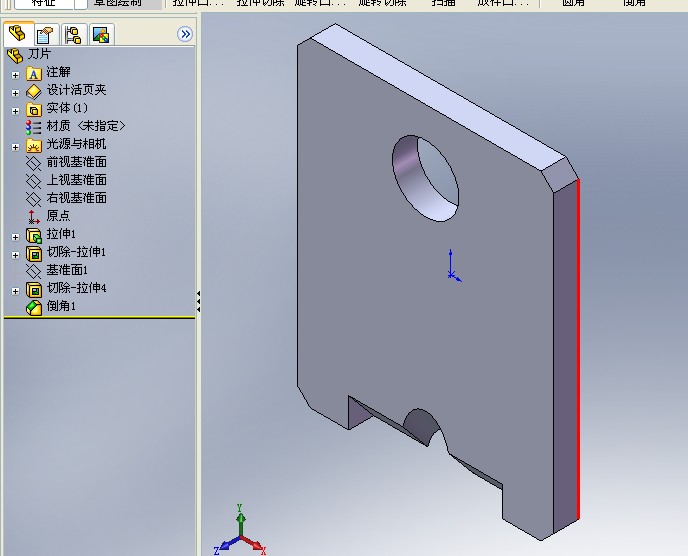

楼主看看是不是这样的效果.

刀片.rar

42.95 KB, 下载次数: 72

评分

参与人数 1三维币 +2 收起 理由
ltq59 + 2 应助

查看全部评分

 楼主| 发表于 2009-5-20 13:39:01 | 显示全部楼层 来自: 中国上海
是的,就是这样,谢谢~!  我下载下来看看。
发表于 2009-5-20 14:13:10 | 显示全部楼层 来自: 中国安徽黄山

发给你了 你看看邮箱

发给你了 你看看邮箱
 楼主| 发表于 2009-5-20 14:33:32 | 显示全部楼层 来自: 中国上海
大哥,没有!但还是谢谢你  O(∩_∩)O~
发表于 2009-5-20 16:43:11 | 显示全部楼层 来自: 中国江苏南京
我也发个图上来。是用04画的,小弟刚学,请大家指教。
  Q" d; j/ o0 a 刀片.rar (61.12 KB, 下载次数: 45)
发表于 2009-5-20 17:27:16 | 显示全部楼层 来自: 中国浙江杭州
做个基准面,然后旋转。
发表于 2009-5-20 17:49:50 | 显示全部楼层 来自: 中国北京
布图挺左的,看看是不是你要的样子。
1 M2 L# e9 ?' I2 @) E) V& O( h# t+ b8 [) }
[ 本帖最后由 白辞 于 2009-5-20 17:51 编辑 ]

刀片.rar

539.31 KB, 下载次数: 18

发表于 2009-5-20 19:54:35 | 显示全部楼层 来自: 中国上海
用扫描切削做的
; L9 e3 o1 s4 g! G6 B- U& o+ Z
8 T; g) B% L8 ^- }; xhttp://img.album.pchome.net/00/11/28/78/3dc8eb05b8307edb34704232576a9ab9.JPG

刀片.rar

76.63 KB, 下载次数: 16

发表于 2009-5-22 16:41:11 | 显示全部楼层 来自: 中国浙江杭州
增加一个辅助基面应该可以做出来
发表于 2009-5-22 16:50:14 | 显示全部楼层 来自: 中国安徽淮北
楼上确实说的对,增加辅助基面
发表于 2009-5-23 19:27:00 | 显示全部楼层 来自: 中国江苏常州

回复 14# lgp0204 的帖子

哦!知道了!呵呵!
发表于 2009-5-23 21:32:42 | 显示全部楼层 来自: 中国内蒙古赤峰
学习了,向高手学习
发表于 2009-6-2 00:44:03 | 显示全部楼层 来自: 中国广东广州
建好基准面直接切就可以了,还旋转什么啊。
发表于 2009-6-2 08:43:18 | 显示全部楼层 来自: 中国广东佛山

回复 5# pss0902 的帖子

你的圆弧式从参考基准面投射到零件表面的, 圆弧已经变形了,你再看看!6 E4 X1 T) d) @" o/ S8 X9 y7 l3 A$ B! b

$ r/ C1 |; U1 F' X3 Z% I( h0 t6 {
/ w% G! y8 {9 L9 |% f" F1 B/ R
+ i) A2 I! C0 w/ z/ ^我的效果:

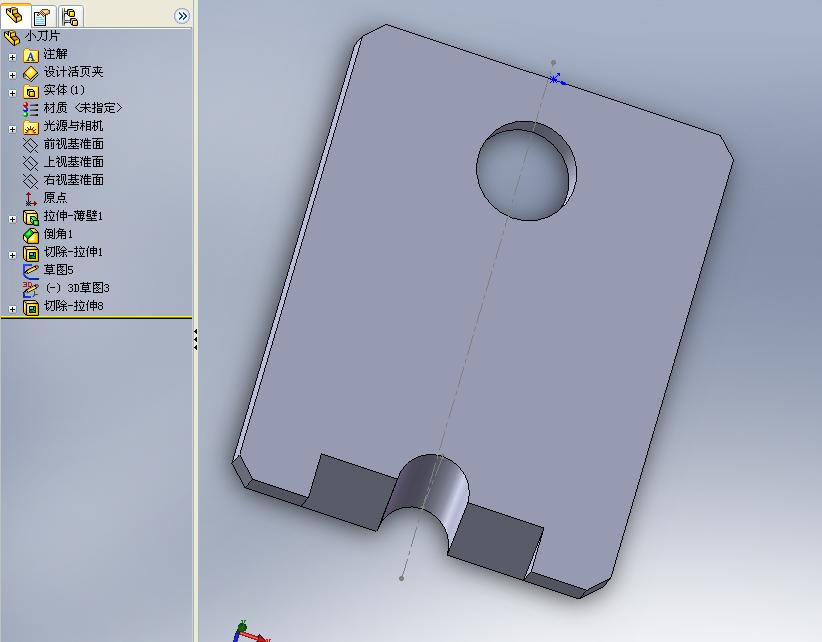

2 x- u' |8 x5 N' J dao.JPG 9 s& }9 s. m4 H
2 C" c( P. R2 h7 ?/ j$ t- `2 B
仔细看,有一条拉伸构造线,就在中心线的旁边!
( \9 w7 l" Q8 Y' J. t5 g; t
5 d6 ^1 ~. M; a8 G5 O要源文件的留言了。- t! x# v3 l7 U" G: y/ G
  k8 K: ~0 t- O0 K$ B' i, I# @* C
[ 本帖最后由 NUIXT 于 2009-6-2 08:59 编辑 ]
发表于 2009-6-2 09:25:23 | 显示全部楼层 来自: 中国北京
各位画完了最好转成工程图用智能尺寸标一下,符合楼主要求再在传上来。关键是R1.9的圆是否符合。不必拘泥于方法,达到目的为原则。这是机械工程师的宗旨。
发表于 2009-6-2 10:57:41 | 显示全部楼层 来自: 中国河北廊坊

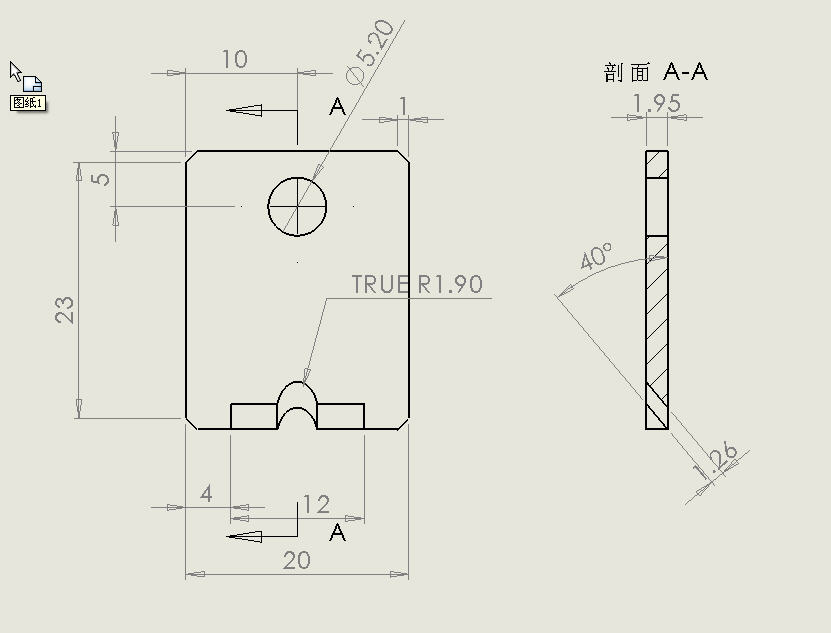

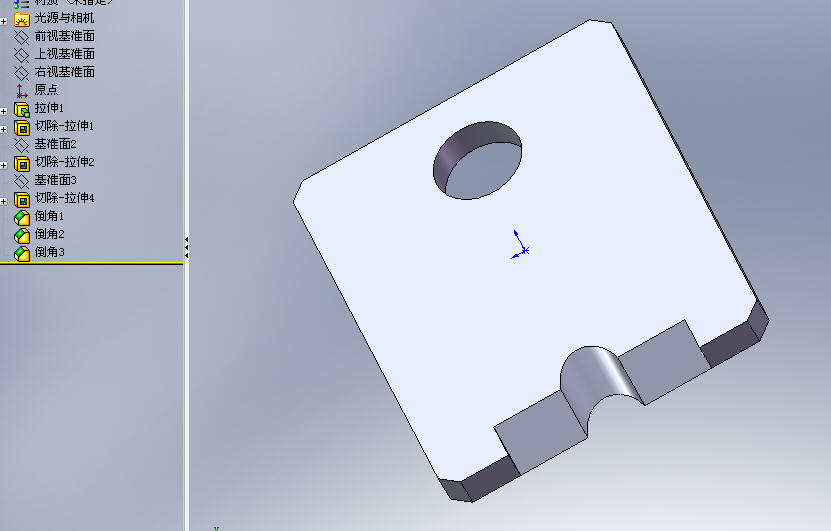

Snap1.jpg Snap2.jpg 零件3.rar (66.61 KB, 下载次数: 8)
发表于 2009-6-2 11:19:31 | 显示全部楼层 来自: 中国湖北武汉
这个应该不难,不过本人太懒,又有这么多人做了,我就不献丑了。
发表于 2009-6-2 11:20:12 | 显示全部楼层 来自: 中国河北廊坊
20楼是我画的,对不对
发表于 2009-6-2 11:45:57 | 显示全部楼层 来自: 中国北京

回复 22# gld123 的帖子

很好!; j$ H- z7 T: @7 g; m
左视图能不能不剖,1.26的尺寸标在虚线上试试。有个帖子就说这事。
发表于 2009-6-2 12:39:11 | 显示全部楼层 来自: 中国河北廊坊

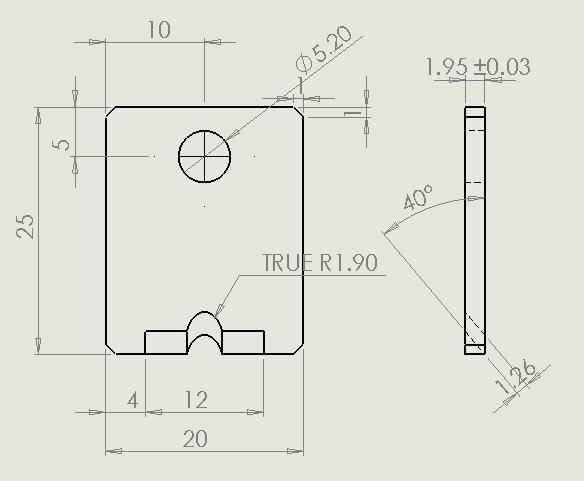

发表于 2009-6-2 14:10:27 | 显示全部楼层 来自: 中国广东佛山

回复 24# gld123 的帖子

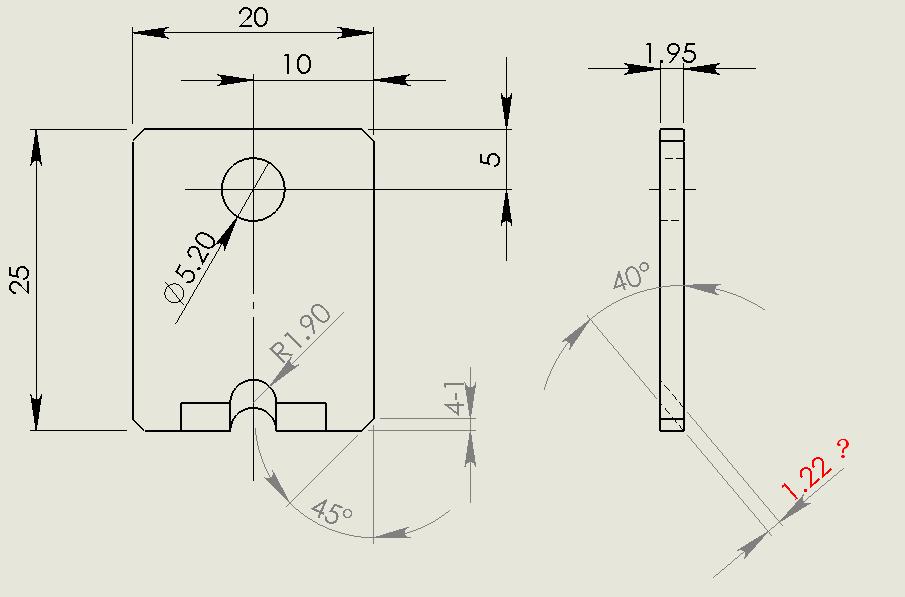

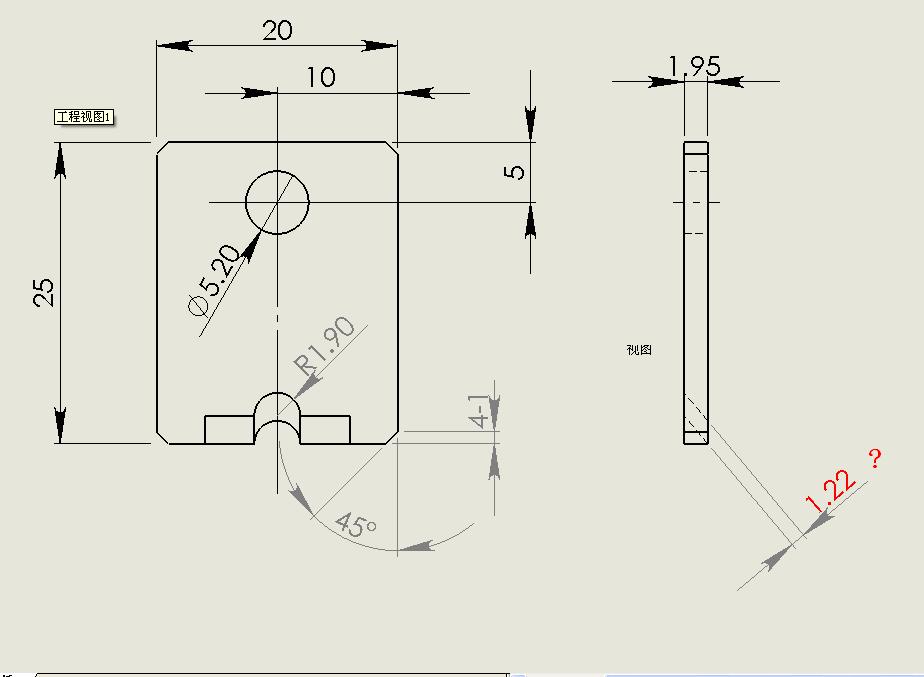

为什么我做的两根虚线的距离是1.22呢。看来还是对题目没有吃透啊+ A, t9 n$ ?& m6 |8 x5 k
' H4 p$ Y5 ?9 B3 V2 M2 y' d
, u5 w& S1 c& u% u7 ]' A[ 本帖最后由 NUIXT 于 2009-6-3 08:10 编辑 ]
