如何判断片体加厚的最大厚度

haludyi · 发表于 2009-5-14 20:00:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

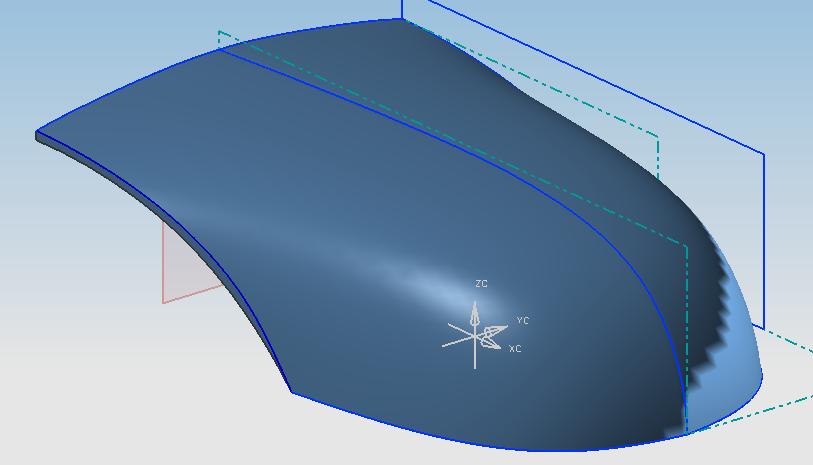

在学习过程中，碰到了片体加厚，书本上可以加厚到1.5，我只能加厚到1.3，请教原因在哪？如何检查片体能否加厚，能加厚多少？以及怎么修改可以使得片体加厚达到如期的要求。(即我附件里的曲面怎么可以改到可以加厚到1.5？)期待高手的指点，谢谢。

[ 本帖最后由 haludyi 于 2009-5-17 22:16 编辑 ]

lcf1985 · 发表于 2009-5-14 20:03:36

加厚跟你面得构成有一定得关系看下你的面是不是存在收敛点

haludyi · 发表于 2009-5-14 20:50:37

2楼的能不能说具体一点啊，怎么看是不是存在收敛点？我知道是我画的面的问题，但怎么判断？怎么改啊.

ugnxs · 发表于 2009-5-14 21:11:33

顶上去，同问下此问题

astrokylin · 发表于 2009-5-14 21:25:42

除了收敛点，还有最小半径。和面的质量直接相关

xiaonai8212 · 发表于 2009-5-14 21:26:10

像这种面往里加难，往外加容易
也不尽然是收敛的关系，本身往里加的时候，面夹角会缩小，缩小到一定程度的时候就加不上了

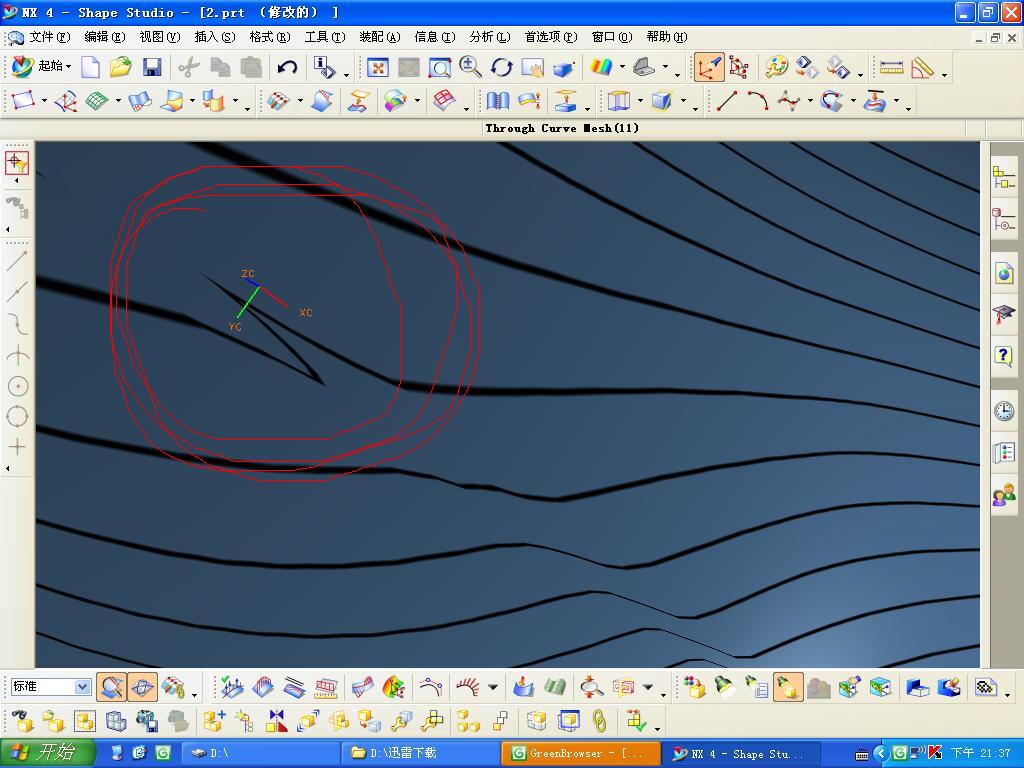

至于收敛怎么看，你可以看面分析--反射---显示斑马线，线往一点聚拢的点或者斑马线异常部位就是收敛点，不收敛的面斑马线都是顺滑的，收敛的会有起皱的感觉，你主要看那些面对角点及附近，看不清楚就放大视图看局部就比较清楚

[ 本帖最后由 xiaonai8212 于 2009-5-14 21:27 编辑 ]

haludyi · 发表于 2009-5-14 21:38:30

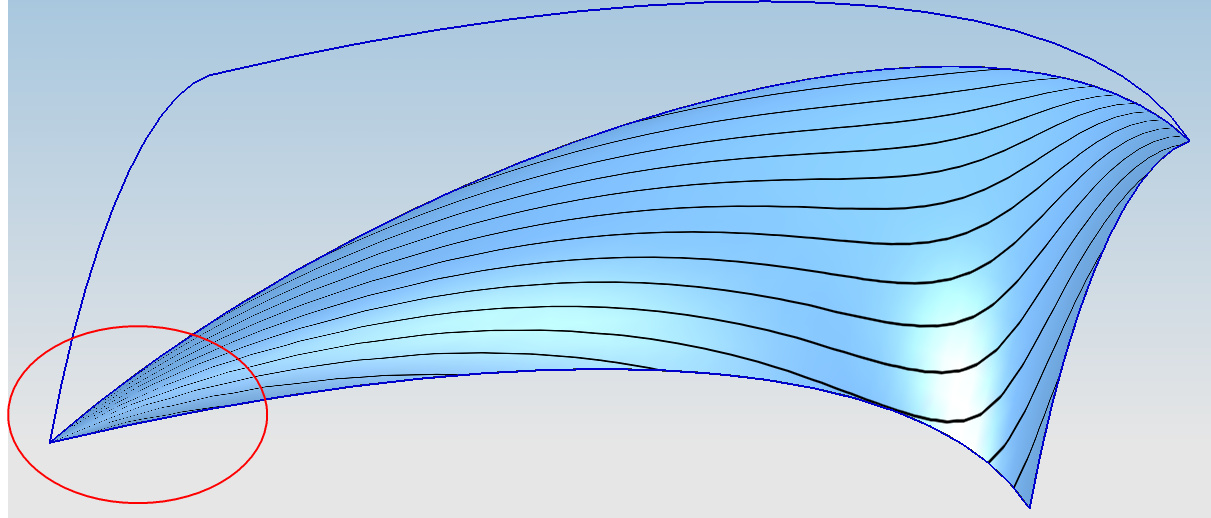

收敛点是不是如图上有折的部位啊？需要怎么改才能避免呢？

scuchx1 · 发表于 2009-5-14 23:49:13

UG的片体加厚很复杂，要求太多

zhenghaimin · 发表于 2009-5-15 07:52:47

把模型改一改

vienaldo · 发表于 2009-5-15 14:39:41

查找该曲面的最小曲率半径

haludyi · 发表于 2009-5-16 10:36:46

关键怎么找曲面的最小曲率半径啊？能不能详细点啊

astrokylin · 发表于 2009-5-16 10:47:51

一般情况下，不用分析。根据经验，在建模的过程中就要尽量避免收敛点，控制最小半径。

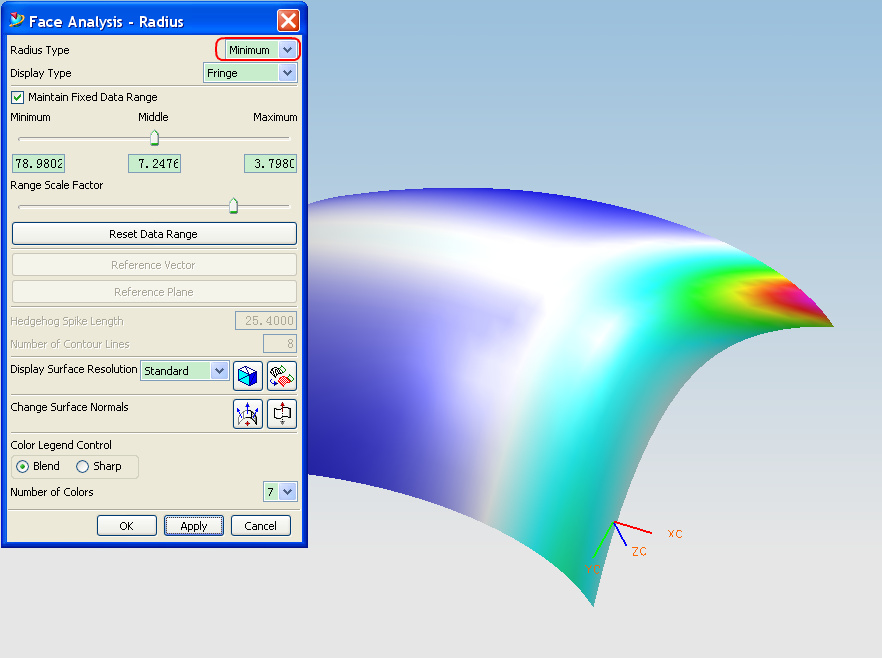

如果要分析，可用“面分析”

haludyi · 发表于 2009-5-17 06:40:54

没有说到怎么根据经验避免收敛点啊，分析那里清楚了，再谈谈如何避免好么？

astrokylin · 发表于 2009-5-17 09:00:47

检测收敛点在6#已说明，见下图：

观看曲面极点，也可以看到收敛点，就是一条特征多边形的边收敛为一个点的地方。

关于避免，做的多了就知道了。
最明显的一个就是使用网格曲面时，点作为主曲线的情况。

xiaonai8212 · 发表于 2009-5-17 20:03:06

对于解决收敛点的问题
一般的处理方法是：尽量避免尖锐面角产生，比如三边网格，又比如四边网格中有两条边的夹角非常小
对这种情况可以采取拆面，补面甚至两种方法结合使用来解决

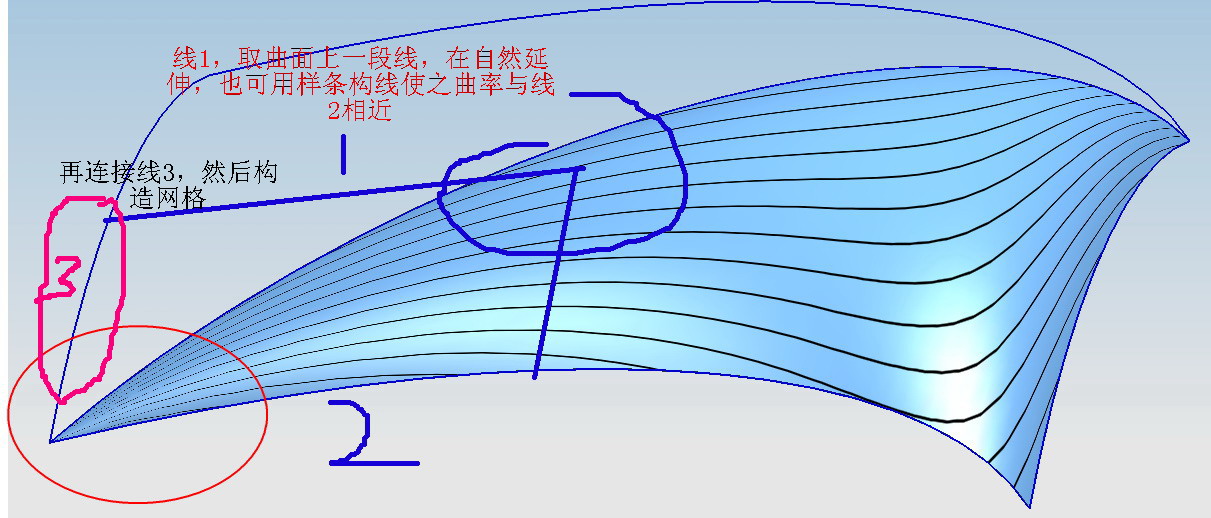

比如三边面，就像十四楼的，可以破快掉那个标红线的尖面角，如图

xiaonai8212 · 发表于 2009-5-17 20:09:00

总之种种方法的最终目的是为了构造网格，并且使网格的四边尽量的平行化，曲率接近化
在这样情况下产生的面越好
注意，如果网格能做成四边形，一般情况下在投影方向上是越正越好，但不绝对，当曲率发生变化大的时候，首先要考虑到不是网格正不正，而是各组曲线的变化情况相对一致，然后才考虑尽可能地构造四边面

个人经验
仅供参考
不做比较

[ 本帖最后由 xiaonai8212 于 2009-5-17 20:10 编辑 ]

haludyi · 发表于 2009-5-17 21:03:28

谢谢楼上的高手的详细解释，有点理解了，能不能就我传的这个做一下分析和修改呢？

xiaonai8212 · 发表于 2009-5-17 21:48:13

我不知道你这个东西是本来就是这样的要求呢还是你做的问题

你看下面这几张图

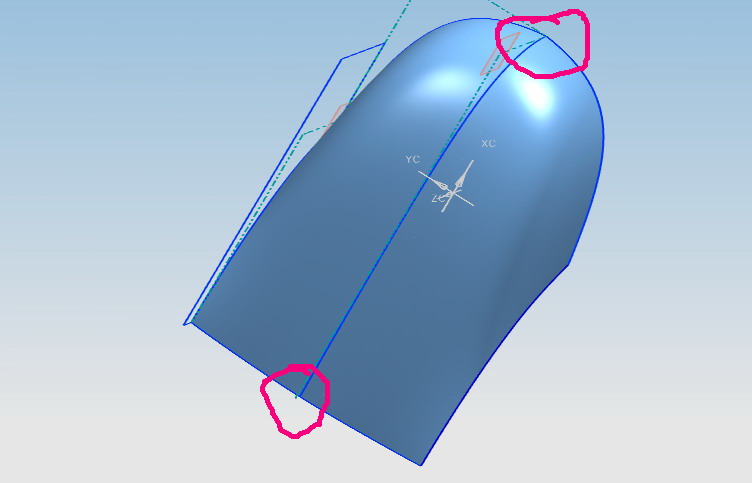

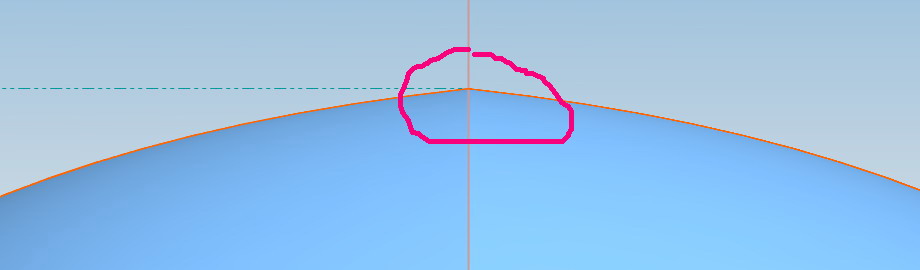

第一张是我给你标出来的疑问点

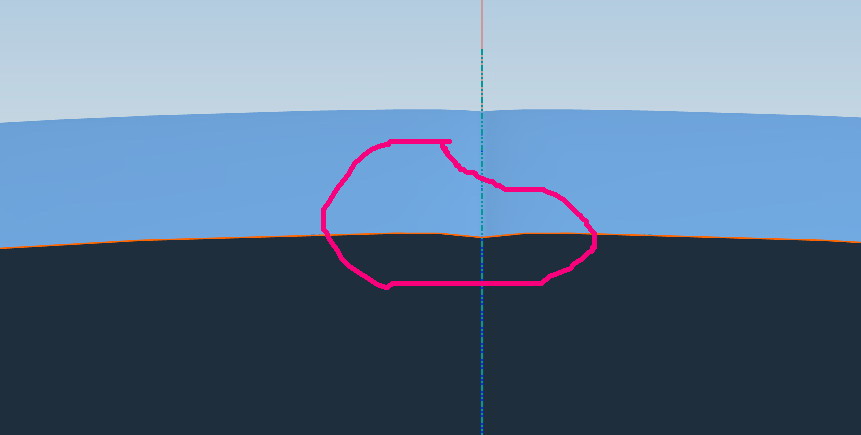

二、三是两个点的情况
你这两个地方不仅不相切，有结点。而且法向还不一样，相反的
你在看一下你自己的图，中间部分是由部份凹陷又有部分反凸的。就中间这一部分你就不可能加厚到那种程度了。
你的图倒不是收敛了，而是面扭曲了，面夹角太小

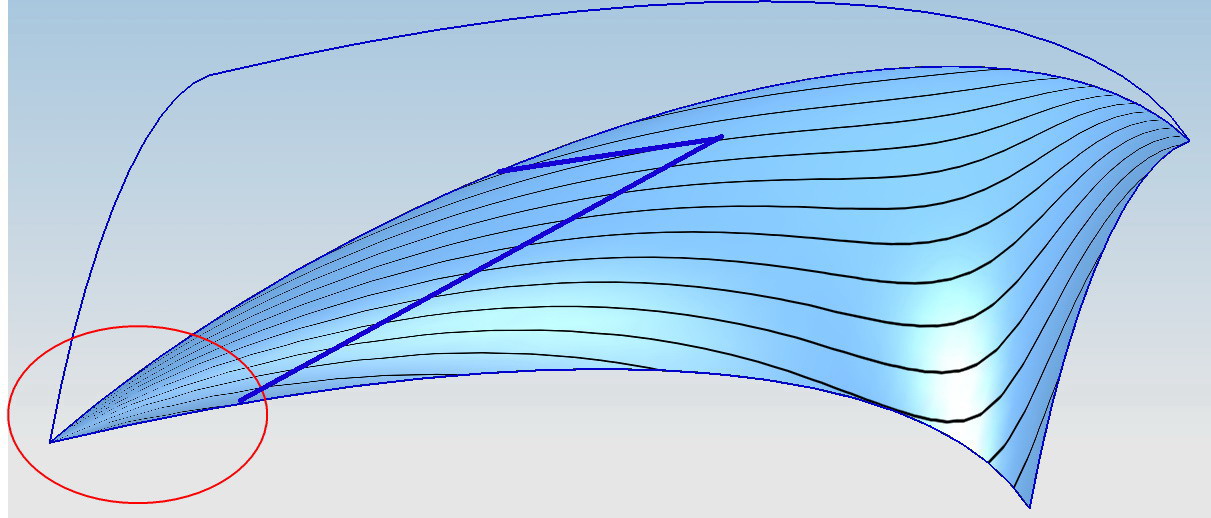

下面是我给你改了一下的图，把这两个部分改成圆滑过渡

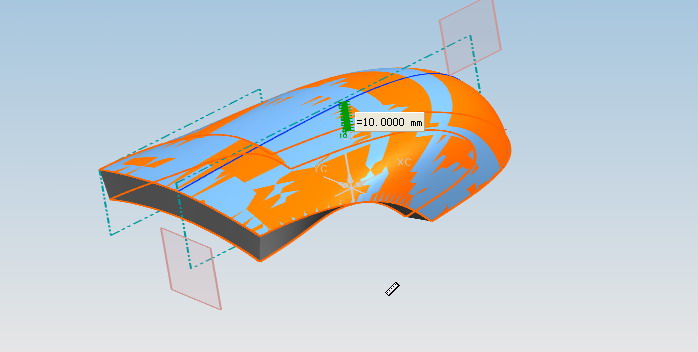

加10个厚也不是问题

2.rar (63.46 KB, 下载次数: 8)

haludyi · 发表于 2009-5-17 22:15:57

hehe,终于明白了，图是我画的，初学没多久，照着视频画，没有尺寸，没提示，所以做不下去。谢谢18#的朋友

jickchen2008 · 发表于 2009-5-18 20:42:48

自检方法,分段切开加厚,不行的修面.

jickchen2008 · 发表于 2009-5-18 20:45:15

自检方法:分段加厚,不行修面,
