这个尺寸怎样标注？

zhoujd · 发表于 2009-5-2 09:49:10

您需要登录才可以下载或查看，没有帐号？注册

x

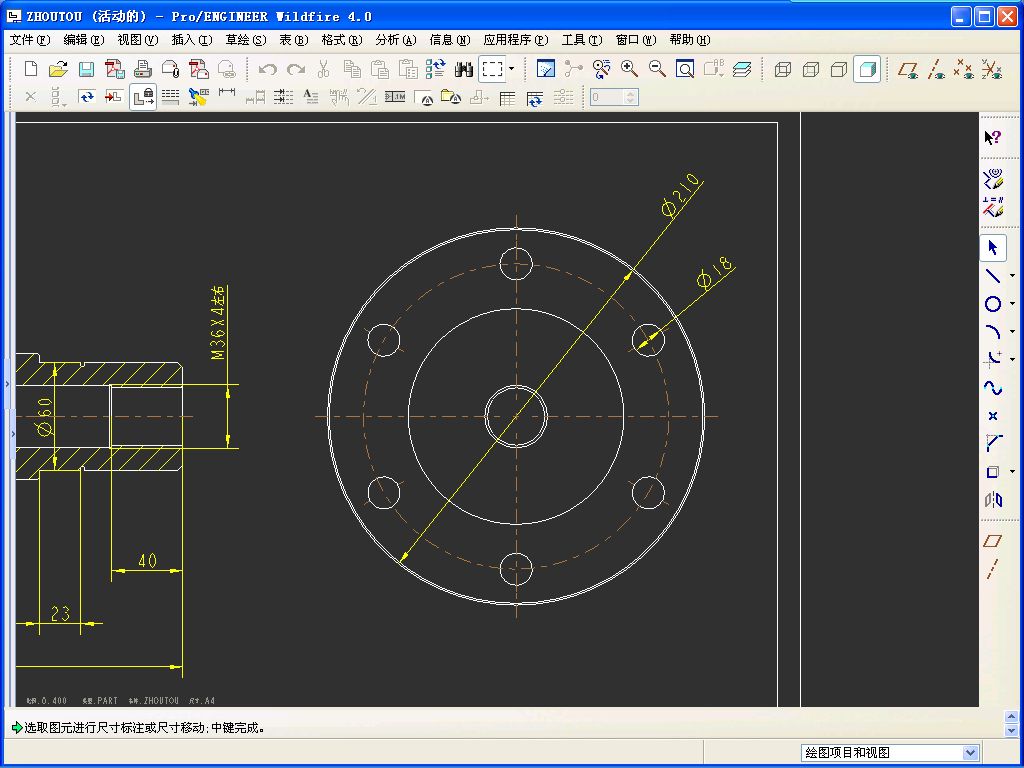

刚开始学习PROE，图中6孔的的中心距如何标注，谢谢。

helloyf · 发表于 2009-5-2 10:37:12

直接标注中心圆的直径不就行了？然后修改Φ18尺寸为6-Φ18均布。

zhoujd · 发表于 2009-5-2 10:42:01

就是没办法选取中心圆，6个圆的中心线选不到。郁闷。。。。

helloyf · 发表于 2009-5-2 10:49:14

那你点选上面的圆和下面的圆标注尺寸好了。

小鸡登 · 发表于 2009-5-2 11:36:46

以前还没有遇到国这种问题呢
建议把原来的辅助圆（就是你想标注尺寸的那个）删除，再手动绘制辅助圆，试一哈（应该跟设置的图层或者线型有关系）

[ 本帖最后由小鸡登于 2009-5-2 11:41 编辑 ]

kenny999 · 发表于 2009-5-2 13:29:06

5楼做法也可以，重新绘制一标注参考构造线

lfylll · 发表于 2009-5-2 13:48:50

利用对象捕捉功能捕捉圆心！

dwsxsl · 发表于 2009-5-2 16:30:37

用中心线绘制一个同等大小的圆，然后进行标注
负责无法进行标注！
我和你遇到同样的问题
proe绘制的中心圆根本就扑捉不到，也无法进行选择

zhoujd · 发表于 2009-5-3 02:04:56

谢谢几位热心的解答。

kevin_pcac · 发表于 2009-5-3 02:24:14

我也出學PROE，跟這學習一下！

zhanglili167 · 发表于 2009-5-4 14:46:53

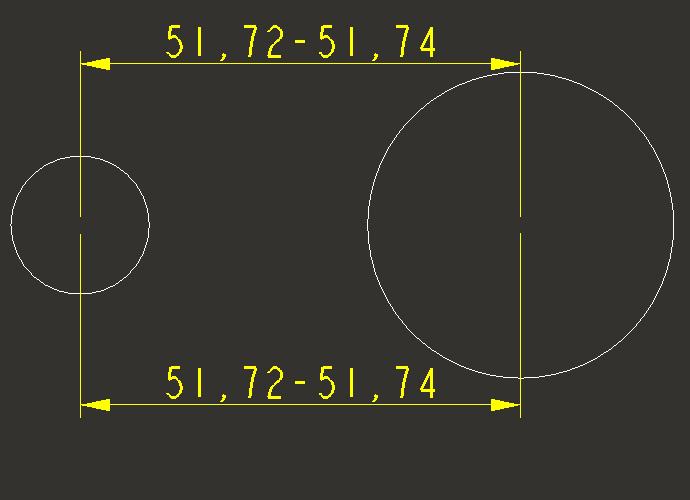

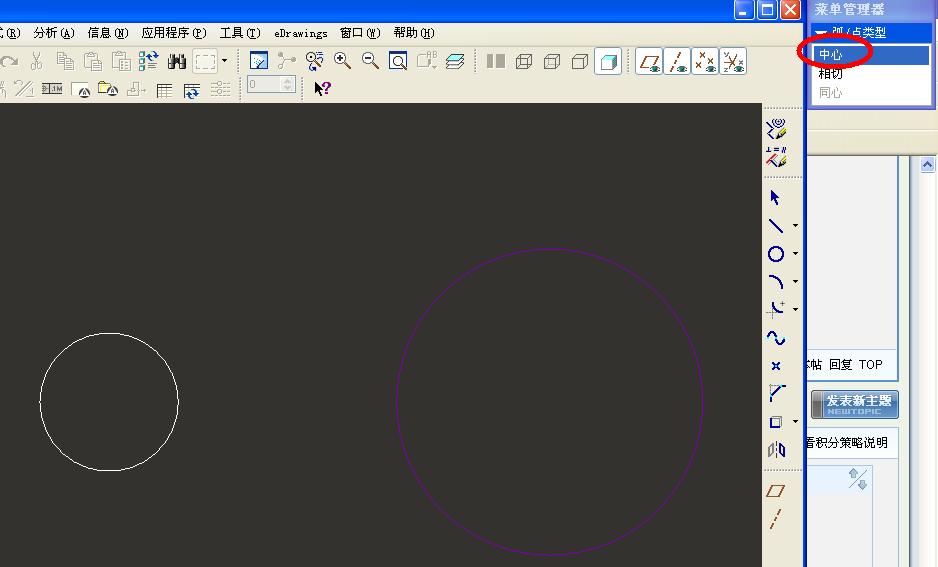

标注时选取两个圆的边线，然后点中键确认，接着就会出现一个菜单条，选择“相切或中心”，你选择中心，然后选择尺寸方向为水平，就可以了。

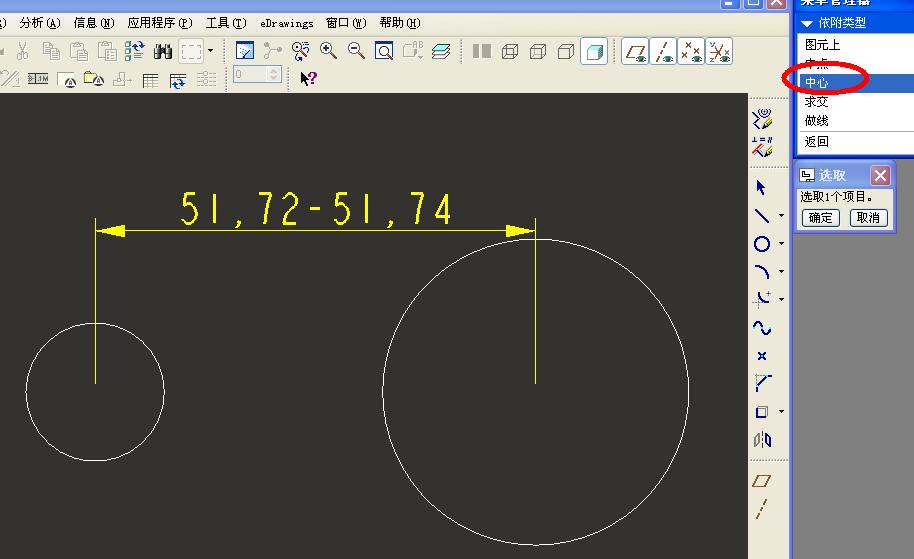

另外也可以标注时直接选“中心”，然后选取两个圆的边线，中键确认，然后选尺寸方向为水平。

esp088rp · 发表于 2009-5-4 20:06:39

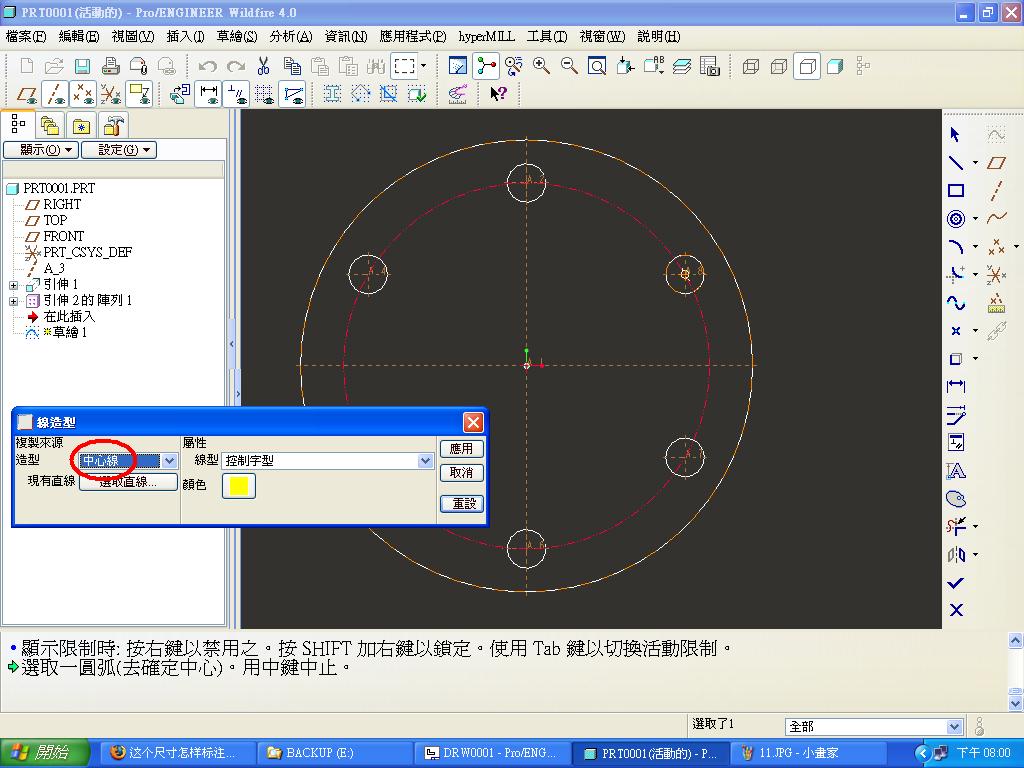

草繪 --> 建立中心距圓弧,屬性改為中心線,以下見附圖

[ 本帖最后由 esp088rp 于 2009-5-4 20:10 编辑 ]

facekoo · 发表于 2009-5-5 10:26:03

学习了，呵呵。

87006 · 发表于 2009-5-17 16:31:14

这种孔的标注，就是标注这几个圆的中心圆，然后标注圆孔它有多少个，不过好像草绘里面不用这样标注啊！不是出平面在标注的吗！~

87006 · 发表于 2009-5-17 16:32:59

如果要标注的话，在孔的标注前面加前缀啊！

mymould · 发表于 2009-5-17 16:37:30

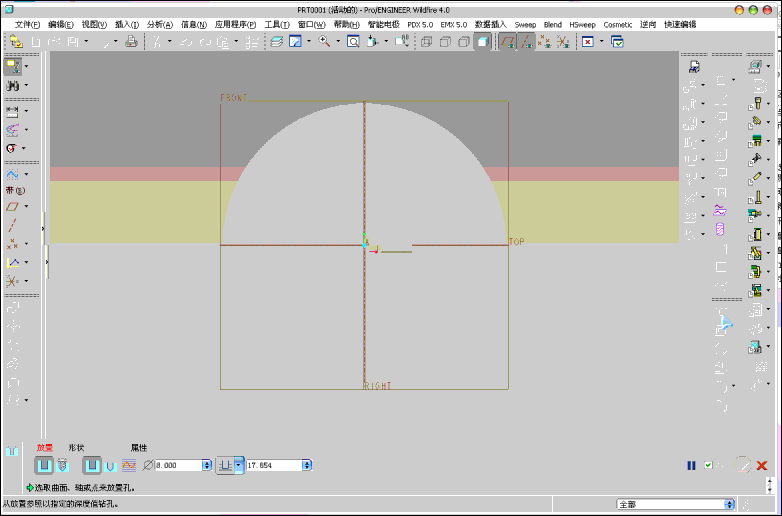

)2*( ，这个孔在阵列的时候选轴阵列就可以标尺寸了了，做了个动画，楼主参考一下

[ 本帖最后由 mymould 于 2009-5-17 16:50 编辑 ]

zhaohuijun76 · 发表于 2009-5-18 10:50:44

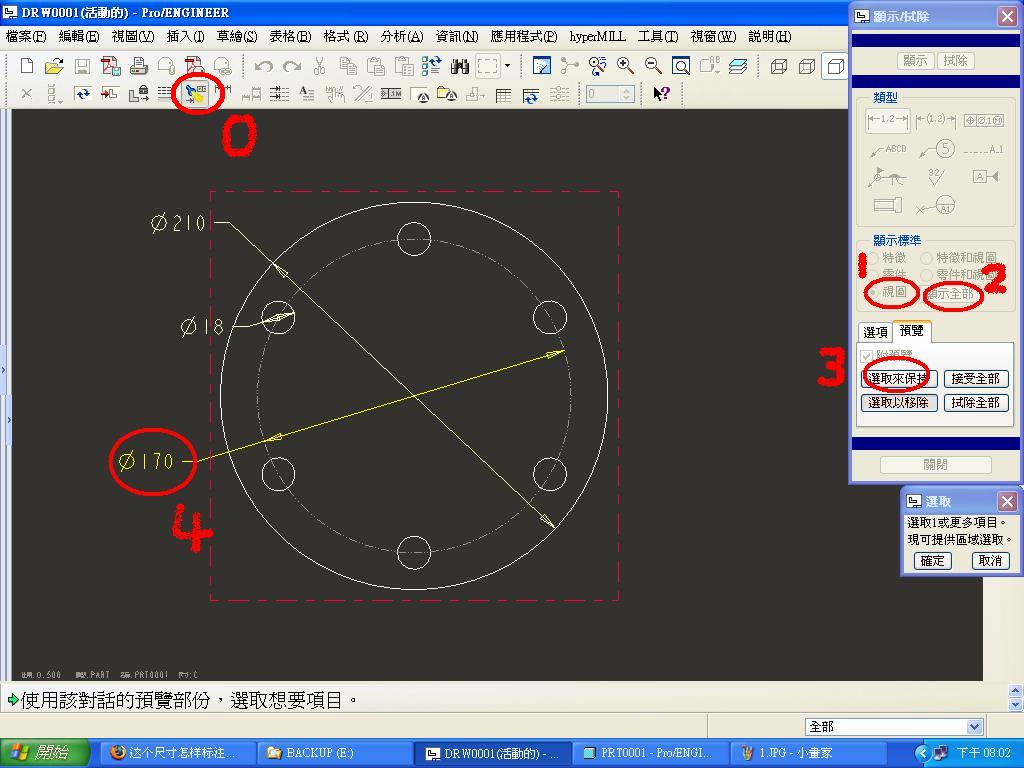

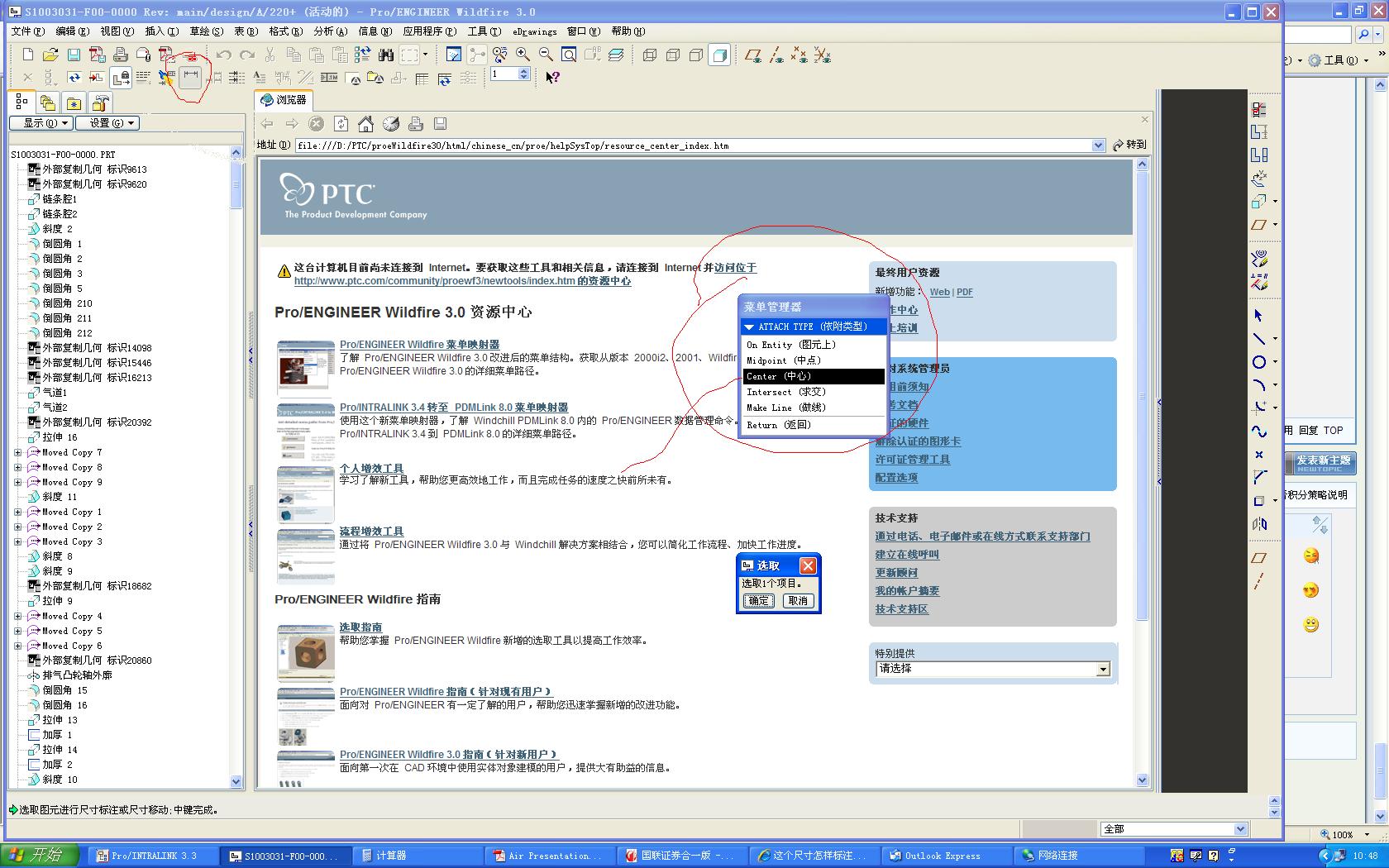

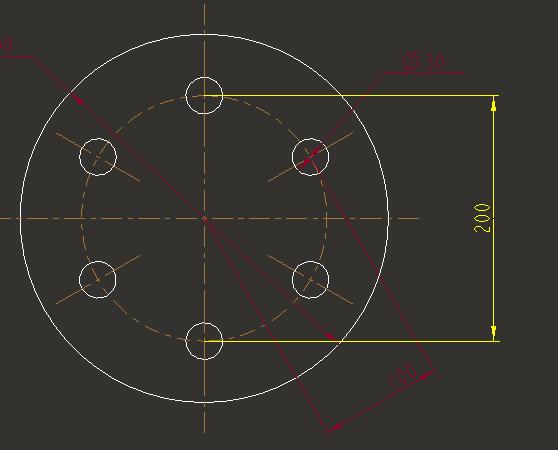

选取圆心标注方法即可阿，如下图

wxfu · 发表于 2009-5-26 15:27:15

要开均布孔的话，建议，阵列开孔

feililxm · 发表于 2009-6-12 09:49:35

标注孔的角度啊1!!!!!!!!!!!!!!!!!!
