那位高手可不可以在草绘里定义一个腰形孔图标

usaiii · 发表于 2009-4-20 20:08:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

腰形孔经常画的，太麻烦了，草绘里有；矩形，平行四边，多边形，椭圆都有，SW为何没有腰孔呢！
能不能自己定义一个呢？最好能改长宽；

老婆好美 · 发表于 2009-4-20 20:17:10

这还不简单啊，画好了定义成块不就行了吗，直接放在库里边，下次直接调不就行了

lgw3728 · 发表于 2009-4-20 20:56:41

sw2009草图里有多种腰形孔的快捷画法，直的，圆弧的都有

alan802008 · 发表于 2009-4-20 21:17:03

楼上说的对，其它版本的就可以用如下方法快速做

1，定义一条中心线

2 ，双向等距中心线，选择两端带圆弧就可以了。

总共两个命令，这是最快的了

樱花之恋 · 发表于 2009-4-20 21:28:05

SW09有腰型孔的指令啊，可以一步画出腰型孔来

echotw · 发表于 2009-4-20 21:56:51

这个还麻烦呀，看来你对草绘不够理解，偏距一步做出呀，笨

lishuguang1 · 发表于 2009-4-20 23:16:10

请六楼说的再具体点，如何操作？谢谢！

xp4525244 · 发表于 2009-4-21 09:30:06

楼主用2009吧
腰形孔的画法有好多

chaozhou · 发表于 2009-4-21 10:44:08

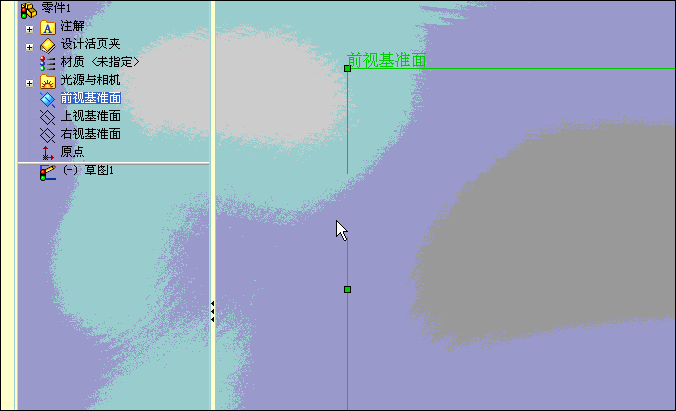

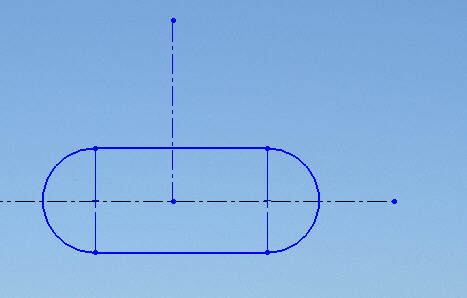

楼主请看图，双向偏置+顶端加圆盖

[ 本帖最后由 chaozhou 于 2009-4-21 10:45 编辑 ]

usaiii · 发表于 2009-4-21 12:07:27

多谢！果然是高手

樱花之恋 · 发表于 2009-4-21 20:27:22

有必要这么麻烦吗，直接用2009版本的现存指令，更加简单啊

，一步搞定

alan802008 · 发表于 2009-4-21 20:44:21

回复9楼，这不是我说的两步吗？怎么是一步呢？

还是要先画中心线啊，然后再偏移。

樱花之恋 · 发表于 2009-4-21 20:48:06

哪里只两步啊，是三步；1、画直线 2、两边偏移 3、把中间的线转为构造线

JNZ61 · 发表于 2009-4-22 04:18:20

是三步 ,是三步

daxiniao · 发表于 2009-4-22 10:52:39

高手，长见识了~

chenjun520601 · 发表于 2009-4-23 13:44:26

原帖由 樱花之恋 于 2009-4-21 20:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( h0 {4 |2 I Z- e' o0 m/ {哪里只两步啊，是三步；1、画直线 2、两边偏移 3、把中间的线转为构造线

两步完全可以！

1. 直接画构造线，然后再双向偏移，顶端加盖，
2. 画直线，双向偏移，勾选制作基本结构及顶端加盖，

[ 本帖最后由 chenjun521208 于 2009-4-23 13:47 编辑 ]

chaozhou · 发表于 2009-5-10 14:01:01

原帖由 樱花之恋 于 2009-4-21 20:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- d) `0 \% l3 \; O6 U4 \有必要这么麻烦吗，直接用2009版本的现存指令，更加简单啊，一步搞定

09是用这功能，可是老兄，并不是所有的人都用09的，软件版本的统一性，机器的配置等等都有限制的

gld123 · 发表于 2009-5-11 08:26:15

原帖由 alan802008 于 2009-4-20 21:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ ]) R4 ?- y9 K; h' C- L3 q( Z2 M楼上说的对，其它版本的就可以用如下方法快速做
5 k; L+ p& c! r3 P9 O& S
" t$ W: E! r( p' q/ ^+ b6 H1，定义一条中心线
2 `0 E: S5 e! d" ^. ?5 X& w' ~$ N
' a$ ^! J/ t# K1 u/ h; `2 ，双向等距中心线，选择两端带圆弧就可以了。& X w( `: Y6 A" g. _
: Y2 n/ N. w( p" F4 \( o
总共两个命令，这是最快的了

不错是两步，高人

babylyon · 发表于 2009-5-11 08:31:13

又学一招,呵呵

victory180 · 发表于 2009-5-11 08:39:44

长见识，又学了一招。

jpcen05 · 发表于 2010-3-7 13:53:02

一直在想有什么方法可以快速画出来，看来群众的智慧是无限的！

xuezhongfei2002 · 发表于 2010-3-7 21:38:10

可以现做出矩形孔，然后圆角就可以了，何必去绘制腰形孔呢，是思路问题

wustone · 发表于 2010-3-14 13:06:24

学了一招，真是高人多啊！！

monkey000 · 发表于 2010-3-14 19:20:36

本帖最后由 monkey000 于 2010-3-14 19:24 编辑

這種腰型孔用直線指令就能畫了不難
論壇有教學阿草圖那邊

http://www.3dportal.cn/discuz/viewthread.php?tid=4246&extra=page%3D1

第15樓的教學請看QQ

ga7zm · 发表于 2010-3-14 19:52:01

09以后版本虽然有这个草图命令，但是在生成工程图时只能在中心位置加一个中心线，有时很不方便，又不能修改，所以一直用一条线双向加盖的方法。
