关于形位公差的标注

chenx211 · 发表于 2009-4-15 20:43:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

由于单位二维工程图需要，需要形位公差的文字为粗实线，边框为细实线，请教各位大侠高手怎样才能在autoCAD直接用形位公差尺寸直接标注。在此谢过！

rongjian · 发表于 2009-4-15 22:06:13

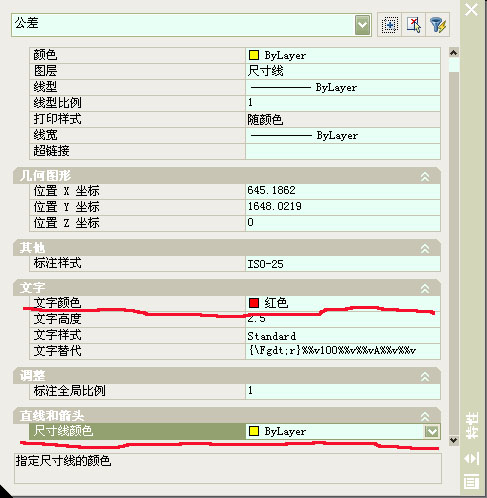

楼主可以在标注后选中形位公差，调出公差的属性对话框，将"文字颜色"改为粗实线的颜色，"尺寸线颜色"改为细实线的颜色就可以了。

[ 本帖最后由 rongjian 于 2009-4-15 22:07 编辑 ]

chenx211 · 发表于 2009-4-15 22:57:41

颜色是可以更改，关键是线宽没变化啊，请在此赐教

rmbmw · 发表于 2009-4-15 22:59:42

自己画一个不就行了嘿嘿

chenx211 · 发表于 2009-4-15 23:18:55

显得太麻烦，呵呵，一直就是那么做的，画个，做成块，但感觉既然CAD中有这功能，就来论坛上请教一下。

rongjian · 发表于 2009-4-16 09:02:27

原帖由 chenx211 于 2009-4-15 22:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- b+ V6 ~5 w& S7 e7 E% l9 f- Y颜色是可以更改，关键是线宽没变化啊，请在此赐教

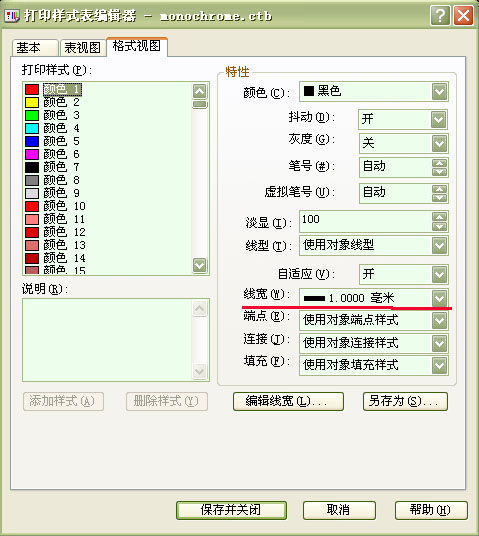

楼主可以在打印时修改“打印样式表”，将红色的线宽改粗就可以了。

chenx211 · 发表于 2009-4-16 21:44:24

试了一下，但好像不行啊，我用的是06版本。那有没有可能在模型中显示出，线框是细实线，而字体是粗实线啊。因为我们工作设计每一张图纸都要在PLM走流程，形位公差的文字需要显示粗实线。非常感谢……

rongjian · 发表于 2009-4-16 22:15:20

原帖由 chenx211 于 2009-4-16 21:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; V; O) a# ^0 l& k* ]& Q6 j! P试了一下，但好像不行啊，我用的是06版本。那有没有可能在模型中显示出，线框是细实线，而字体是粗实线啊。因为我们工作设计每一张图纸都要在PLM走流程，形位公差的文字需要显示粗实线。非常感谢……

用我的方法可以使打印出的图形达到楼主的要求，即形位公差的文字为粗实线，边框为细实线；而要在模型空间里显示出来是不可以的。

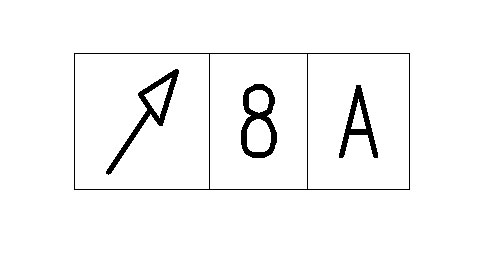

还有一种方法不知是否符合楼主的要求：将标注公差所用的文字样式改为"黑体"，效果如下：

zhaozhihui · 发表于 2009-4-17 09:16:42

文字和线框设置成不同的颜色,
打印的时候按照颜色设置打印线的粗细即可.
