波形弹簧垫圈

剑童 · 发表于 2009-4-9 15:30:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教此种垫圈怎样建模

zorro2 · 发表于 2009-4-9 16:55:20

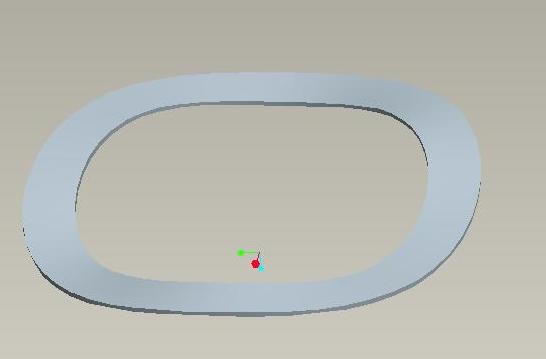

是这种垫片吗?

jorming · 发表于 2009-4-9 17:00:36

先画一圆，再以圆曲线变截面扫描实体，用 X*sin(N*360*trajpar) 公式来控制变截面扫描的section 高度，N为波形垫圈的波峰数。X为垫片高度1/2减一个垫片料厚的1/2

zorro2 · 发表于 2009-4-9 17:00:39

忘了写了，可以用一下两种种方法做：
1. 画一个圆曲线，沿曲线进行VSS，截面用函数控制
2. 直接用方程画一个曲线，沿曲线VSS
r = 15
theta = t * 360
z = 10+0.9*cos(t*360*3)

还有两种，沿圆曲线VSS，用GRAPH控制截面高度；最后一个是用环形折弯，不过不实用！

cyber200611 · 发表于 2009-4-9 19:55:08

可以下载个国标库，里面有很多种垫圈，可以好好学习下的

剑童 · 发表于 2009-4-10 10:56:17

谢谢各位
已经解决

denniswang · 发表于 2009-4-10 11:14:45

3楼来个part吧。

能上能下 · 发表于 2009-8-7 09:21:35
